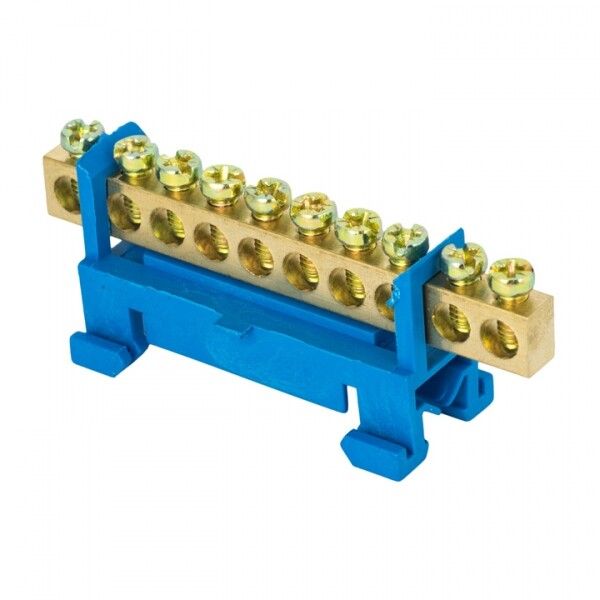

Шина нулевая N 6х9 10 отверстий синий изолятор тип "Стойка" на DIN-рейку латунь PROxima EKF sn0-63-10-sb

Шина нулевая EKF PROxima sn0-63-10-sb - это надёжный элемент для распределения нулевого провода в щитах на DIN-рейку. Латунная контактная группа и синий изолятор обеспечивают безопасное соединение до десяти проводников сечением 1,5–10 мм2, что делает её удобным решением для промышленных и коммерческих installations.

Назначение и область применения

Шина нулевая EKF PROxima sn0-63-10-sb используется для объединения нулевых проводников (N) в электрических щитах. Применяется в комплектных устройствах (НКУ), распределительных щитах, системах автоматизации и на промышленном оборудовании. Подходит для цепей переменного тока с напряжением до 400 В. Не предназначен для заземления (PE) - для этой задачи используются отдельные шины PE.

Технические характеристики

• Количество подключений: 10 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Сечение подключаемых проводов: 1,5 – 10 мм2
• Размеры шины: 6×9 мм
• Материал контактов: латунь с оцинкованным покрытием
• Изолятор: негорючий пластик, синего цвета
• Способ монтажа: крепление на DIN-рейку
• Тип подключения: винтовые зажимы
• Рабочая температура: от -40 C до +105 C
• Степень защиты: IP00 (без защиты от внешних воздействий)

Совместимость и монтаж

Шина легко фиксируется на стандартной DIN-рейке типа TS35. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Каждый винт обеспечивает плотный контакт с проводником. Учитывайте, что посадочные отверстия рассчитаны на провода сечением 1,5–10 мм2 - более толстые жилы не войдут, а слишком тонкие (менее 1,5 мм2) могут плохо зажаться и перегреваться.

Подключение выполняется винтовым способом: ослабьте винт, вставьте подготовленный провод (обнажённую часть 8–10 мм), затяните до упора. Не используйте силовые ключи - достаточно обычной отвёртки.

Безопасность и стандарты

Контактная группа выполнена из оцинкованной латуни - это снижает риск электрохимической коррозии при смешивании медных и алюминиевых проводов. Изолятор сделан из самозагасающего пластика, не поддерживающего горение, что повышает пожарную безопасность. Однако степень защиты IP00 означает, что шина не имеет корпуса - она должна устанавливаться внутри закрытого щита, исключающего случайный доступ к токоведущим частям.

Преимущества

• Оцинкованное покрытие контактов позволяет безопасно подключать как медные, так и алюминиевые провода без риска окисления
• Круглая форма головки винта предотвращает перерезание жилы при затяжке
• Высокая термостойкость (до +105 C) обеспечивает работу даже в нагретых щитах
• Синий цвет изолятора соответствует стандартному обозначению нулевой шины (N)
• 10 точек подключения позволяют собирать компактные распределительные группы без лишних перемычек

Ограничения применения

• Не применяется вне закрытых электрических щитов - IP00 не защищает от пыли, влаги и прикосновений
• Не предназначена для заземления (PE); для этого нужны отдельные шины с другим цветовым обозначением
• Запрещено использовать с проводами сечением менее 1,5 мм2 или более 10 мм2 - возможен перегрев или плохой контакт
• Не рекомендуется для открытых установок, на улице или во влажных помещениях без дополнительной защиты

Примеры использования

• Распределительный щит промышленного станка с несколькими двигателями
• Щит освещения в офисном здании
• Электрошкаф системы управления конвейером
• Автоматический ввод резерва (АВР) в торговой сети
• Объединение нулевых проводов от нескольких групп розеток

Практические советы

• Перед монтажом проверьте соответствие сечения провода - лучше всего работают жилы 2,5–6 мм2
• Не затягивайте винты с усилием больше необходимого - это может повредить резьбу или выдавить металл
• Если подключаете алюминиевый провод, слегка зачистите его поверхность и нанесите антиоксидантную пасту
• При сборке щита располагайте шину рядом с автоматическими выключателями - это сокращает длину перемычек и снижает потери
• Проверяйте герметичность щита после установки - даже при IP00 внутренняя среда должна быть сухой и чистой
