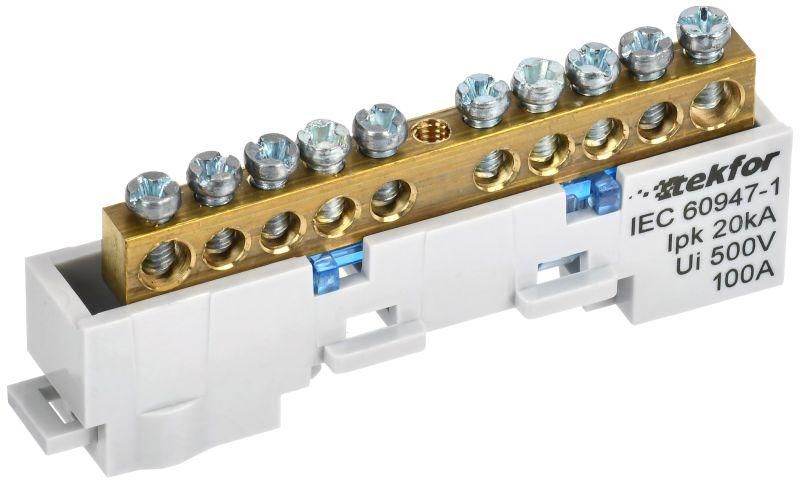

Шина нулевая N неизол. на универс. держ. 6х9-10-С TEKFOR IEK TF-NN10-10-DL-K07

Шина нулевая N неизолированная на универсальном держателе 6х9-10-С от IEK (ИЭК), артикул tf-nn10-10-dl-k07, предназначена для надёжного распределения нулевого провода в электрощитах и технологических системах. Она обеспечивает механическую устойчивость и электрический контакт при высокой нагрузке, сохраняя простоту монтажа.

Назначение и область применения

Шина нулевая N неизолированная на универсальном держателе 6х9-10-С используется для объединения нескольких нулевых (N) или защитных (PE) проводников в одном месте. Подходит для установки в распределительных щитах, автоматических выключателях, устройствах защиты и промышленном оборудовании. Применяется там, где требуется централизованное подключение множества проводов без использования отдельных клемм.

Технические характеристики

• Количество контактов: 10 - позволяет подключить до десяти проводов одновременно
• Номинальный ток: 100 А - рассчитана на длительную работу при высоких нагрузках
• Диапазон сечений проводов: 16 мм2 - оптимальна для проводов сечением до 16 квадратных миллиметров
• Материал контактной части: латунь - обеспечивает хорошую проводимость и долговечность
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах
• Изолятор: негорючий пластик - защищает от случайного замыкания и повышает безопасность
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии, обеспечивают плотный контакт
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина нулевая N неизолированная на универсальном держателе 6х9-10-С крепится на DIN-рейку стандартной ширины 35 мм. Универсальный держатель позволяет легко фиксировать её в любом положении внутри щита. Для подключения медных многожильных проводов обязательна предварительная обработка: используйте наконечники-гильзы (например, НШВИ или НШВ). Это исключит перелом жил, повысит надёжность контакта и продлит срок службы. Каждый винт затягивается отвёрткой с плоским наконечником - не переусердствуйте, чтобы не повредить резьбу.

Безопасность и стандарты

Шина соответствует требованиям безопасности для внутреннего использования в электроустановках напряжением до 1000 В. Материалы изолятора и корпуса не поддерживают горение, что снижает риск возгорания при перегрузке. Соответствие нормам ГОСТ Р 50030.2 и IEC 60947-7-1 обеспечено конструкцией и материалами, применяемыми в серии TEKFOR.

Преимущества

• Высокая пропускная способность - 100 А позволяет использовать шину даже в мощных щитах
• Универсальная система крепления - совместима со всеми типами DIN-реек
• Простота обслуживания - доступ к каждому контакту, возможность быстрой проверки и замены
• Стандартная серия TEKFOR - гарантирует соответствие качественным решениям IEK (ИЭК)
• Надёжный контакт благодаря латунным элементам - минимизирует нагрев и потери энергии

Ограничения применения

• Не предназначен для внешней установки - отсутствует защита IP, не выдерживает воздействие осадков и прямых солнечных лучей
• Не рекомендуется для алюминиевых проводов - возможен химический контакт и окисление
• Необработанная поверхность латуни - в условиях повышенной влажности или агрессивной среды (промышленные помещения с химическими испарениями) может потребовать дополнительной защиты
• Подходит только для проводов сечением до 16 мм2 - большие сечения не войдут в зажим

Примеры использования

• Объединение всех нулевых проводов в квартирном щите после счётчика
• Распределение PE-проводов в щите управления станком
• Центральное подключение защитных проводников в распределительном пункте объекта
• Формирование нулевой шины в системах питания конвейеров, насосов, освещения

Практические советы

• Перед монтажом всегда проверяйте сечение проводов - они должны точно соответствовать 16 мм2 максимум
• Используйте только обжатые наконечники для многожильных проводов; голые жилы могут ослабнуть со временем
• Затягивайте винты равномерно - не допускайте перекоса провода, это вызывает нагрев
• При групповой установке нескольких шин оставляйте между ними зазор не менее 10–15 мм для вентиляции
• Проверяйте состояние контактов через год после установки - особенно в местах с высокой влажностью
• Артикул tf-nn10-10-dl-k07 - это точный идентификатор для заказа запасных частей или аналогичных решений в будущем
