Шина медная твердая М1Т 4х30х4000 мм EKF PROxima | SM-4x30

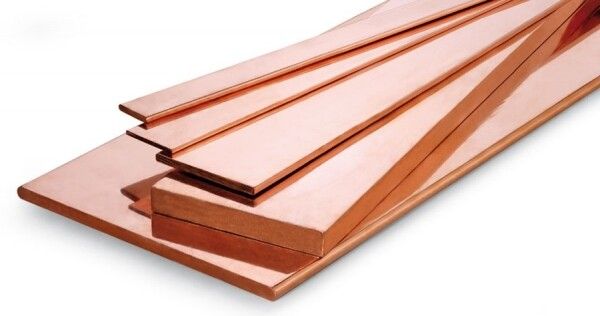

Шина медная твердая М1Т 4х30х4000 мм от EKF серии PROxima - это жесткий медный проводник для надежного распределения тока до 540 А в силовых щитах и шинных системах. Подходит для стационарной установки в промышленных и коммерческих объектах.

Назначение и область применения

Шина медная твердая М1Т 4х30х4000 мм используется для передачи и распределения электроэнергии внутри распределительных устройств. Применяется для создания шинных мостов, подключения автоматических выключателей, контакторов и других аппаратов защиты. Удобна там, где требуется высокая плотность тока и минимизация переходных сопротивлений - например, в крупных щитах управления, цеховых распределительных пунктах, системах бесперебойного питания.

Технические характеристики

• Номинальный ток: 540 А - способна безопасно проводить большие нагрузки без перегрева
• Материал проводника: медь марки М1 - высокая электропроводность и устойчивость к окислению
• Размеры: 4×30 мм - толщина 4 мм, ширина 30 мм; длина 4000 мм
• Тип изделия: шина сборная плоская - однородная прямоугольная форма для компактного монтажа
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Шина медная твердая М1Т 4х30х4000 мм совместима с контактными элементами, рассчитанными на ширину 30 мм и толщину 4 мм. Для крепления используются болтовые зажимы или специальные клеммы с подходящими габаритами. Установка выполняется на изоляционные опоры или DIN-рейки с соответствующими держателями. Обязательно соблюдайте минимальный радиус изгиба - не менее 80 мм, чтобы не повредить структуру металла. При использовании нескольких шин параллельно учитывайте шаг между ними - рекомендуется не менее 20–30 мм для предотвращения теплового взаимовлияния.

Безопасность и стандарты

Шина изготовлена из меди марки М1, соответствует требованиям ГОСТ 22483 и обеспечивает стабильную работу в условиях повышенной температуры. Хотя сама шина не имеет корпуса, ее применение допускается только в защищенных щитах с классом защиты IP20 и выше. Напряжение работы - до 1000 В переменного тока частотой 50/60 Гц. Соответствует нормам безопасности для промышленных электромонтажных работ.

Преимущества

• Высокая проводимость меди снижает потери мощности и нагрев
• Жесткая плоская форма позволяет легко фиксировать несколько точек подключения одной шиной
• Уменьшает количество соединений по сравнению с кабелями - меньше точек отказа
• Стандартная длина 4 метра - покрывает большинство типовых щитов без необходимости резки
• Поддерживается в ассортименте EKF PROxima - легко найти аналогичные элементы для расширения системы

Ограничения применения

• Не предназначен для мобильных или вибрационных систем - хрупок при механическом изгибе после монтажа
• Не использовать вне закрытых щитов - открытый монтаж исключен из-за опасности поражения током
• Не подходит для постоянного воздействия влаги, агрессивных сред или высоких уровней запыленности без дополнительной защиты
• Требует точного расчета нагрузки - превышение 540 А недопустимо даже кратковременно

Примеры использования

• Главный входной шинный мост в распределительном щите цеха
• Распределение тока от главного автомата к групповым рубильникам
• Объединение выходов нескольких ИБП в одну шину для питания критически важных нагрузок
• Замена многожильных кабелей в щитах с высокой плотностью оборудования

Практические советы

• Перед монтажом проверьте посадочные отверстия на клеммах - они должны точно соответствовать толщине 4 мм и ширине 30 мм
• При резке шины используйте алмазный диск или ножницы по металлу - не применяйте болгарку без охлаждения, чтобы не изменить структуру меди
• Чистите поверхность шины перед подключением - удалите оксидную пленку мягкой щеткой, чтобы снизить переходное сопротивление
• Для длинных трасс (более 2 м) предусмотрите компенсационные участки или гибкие перемычки - термическое расширение может вызвать деформацию
• Артикул sm-4x30 - это базовый вариант. Для более сложных решений в серии PROxima доступны шины с лужением, отверстиями под M8/M10 и другими формами крепления
