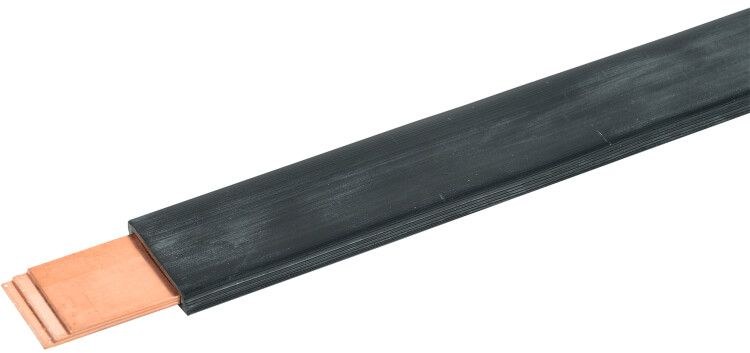

Шина медная гибкая изолированная ШМГ 2x(40x1мм) 2м | YBF10-02-040-01 IEK

Шина медная гибкая изолированная ШМГ 2x(40x1мм) от IEK предназначена для надёжного соединения токоведущих цепей в распределительных устройствах. Благодаря гибкости и изоляции, она упрощает монтаж в ограниченном пространстве и снижает риск КЗ. Артикул ybf10-02-040-01 соответствует требованиям ГОСТ 859 и подходит для промышленных и коммерческих объектов.

Назначение и область применения

Шина медная гибкая изолированная ШМГ 2x(40x1мм) используется для создания гибких шинных трасс в распределительных щитах НКУ, шинопроводах и системах электроснабжения. Применяется в жилых, общественных и промышленных зданиях там, где требуется передача тока до 455 А с возможностью изменения направления проводника без жестких фиксаций. Подходит для соединений между оборудованием, которое требует компенсации вибраций или температурных деформаций.

Технические характеристики

• Тип изделия: шина гибкая, изолированная
• Материал: медь марки М1 по ГОСТ 859
• Количество пластин: 2
• Размер пластины: 40×1 мм
• Номинальный рабочий ток: 455 А
• Срок службы: 30 лет
• Изоляция: обеспечивает безопасную эксплуатацию при контакте с другими элементами

Совместимость и монтаж

Шина медная гибкая изолированная ШМГ 2x(40x1мм) совместима с типовыми контактными зажимами и болтовыми соединениями, рассчитанными на площадь сечения 40 мм2. Для монтажа используйте изолированные клеммы или специальные зажимы с давлением, равномерно распределяющим нагрузку на поверхность пластины. Учитывайте посадочные размеры: толщина одной пластины - 1 мм, общая высота двух слоёв - 2 мм. Не допускайте перегиба радиусом менее 50 мм - это может повредить изоляцию.

Безопасность и стандарты

Произведена из меди М1 по ГОСТ 859, что гарантирует низкое сопротивление и устойчивость к окислению. Изоляция предотвращает случайные замыкания между фазами и корпусом оборудования. Соответствует требованиям безопасности для электроустановок напряжением до 1000 В переменного тока. Не содержит вредных веществ, соответствует экологическим нормам РФ.

Преимущества

• Гибкость позволяет легко формировать нужную конфигурацию без сварки или резки
• Изолированная поверхность исключает необходимость в дополнительной изоляции при установке рядом с металлическими конструкциями
• Высокая плотность тока (455 А) обеспечивает надёжную работу даже при длительных нагрузках
• Срок службы 30 лет снижает затраты на обслуживание и замену
• Стандартная толщина 1 мм и двойная конструкция обеспечивают баланс между прочностью и гибкостью

Ограничения применения

Не применяется в условиях постоянного погружения в воду или агрессивных химических средах - изоляция не предназначена для таких воздействий. Не рекомендуется использовать в местах с частыми механическими ударами или вибрациями выше нормы, так как это может вызвать усталостное разрушение меди. Температурный режим работы ограничен диапазоном, установленным для изоляционного материала - уточняйте в документации производителя.

Примеры использования

• Соединение входного автомата с главной шиной в распределительном щите промышленного цеха
• Переход от жёсткой шины к вибрирующему оборудованию (например, насосу или компрессору)
• Формирование ответвлений в шинопроводе с изменением плоскости прокладки
• Обустройство системы питания в помещениях с ограниченным доступом, где невозможен монтаж жёстких шин

Практические советы

• При монтаже проверяйте, чтобы изоляция не была повреждена - даже микротрещины могут стать причиной пробоя
• Используйте только подходящие по размеру болты и шайбы - слишком большие отверстия снижают контактное давление
• При необходимости сгибания делайте плавные переходы, не нарушая минимальный радиус изгиба
• Для многократных сборок/разборок лучше применять зажимы с пружинными контактами вместо обычных болтовых соединений
• Артикул ybf10-02-040-01 - единственный вариант этой конкретной конфигурации; другие размеры требуют другого артикула
