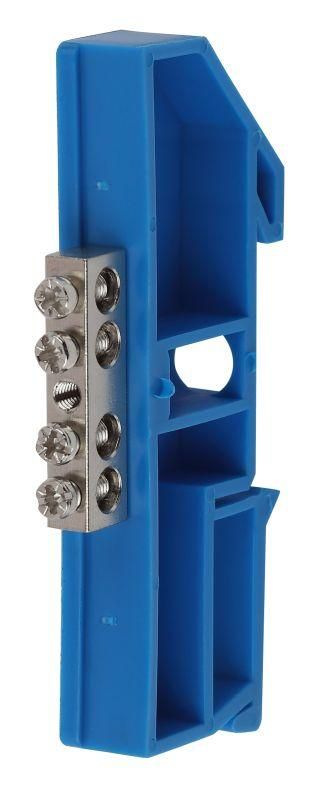

Шина N "Ноль" на DIN-изол ШНИ-6х9-4 никелированная Д-Синий (10/250/12000) NO-222-83-1 | Б0044132 ЭРА

Шина N "Ноль" на DIN-изоляторе ШНИ-6х9-4 никелированная, синего цвета, ЭРА (NO-222-83-1) - это надёжный элемент для организации нулевого провода в распределительном щите. Применяется там, где требуется безопасное и компактное соединение нескольких проводников с током до 100 А, особенно в условиях повышенной влажности или требовательных к долговечности установках.

Назначение и область применения

Шина НО-222-83-1 используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для сборки щитов в жилых, коммерческих и промышленных объектах: офисах, торговых центрах, насосных станциях, автоматических линиях. Благодаря изоляции и защищённому исполнению, её можно устанавливать даже в помещениях с возможным попаданием влаги.

Технические характеристики

• Тип: шина нулевая с изоляцией
• Материал основы: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Покрытие контактов: никелирование - повышает коррозионную стойкость и снижает контактное сопротивление
• Номинальный ток: 100 А - выдерживает нагрузки типичных групповых цепей
• Рабочее напряжение: 380 В - соответствует трёхфазным сетям 220/380 В
• Сечение подключаемых проводов: 10–25 мм2 - совместима с большинством медных проводов, используемых в силовой разводке
• Количество контактов: 4 - позволяет подключить четыре проводника без перегрузки
• Толщина шины: 9 мм - достаточна для механической прочности и теплоотдачи
• Просвет от задней панели: 24 мм - обеспечивает зазор для монтажа и вентиляции внутри щита
• Способ монтажа: на DIN-рейку - стандартный способ крепления в современных щитах
• Цвет: синий - визуально отличает нулевой проводник от фазных
• Изоляция: да - корпус выполнен из самозатухающего пластика, предотвращает замыкание на металлический корпус щита

Совместимость и монтаж

Шина NO-222-83-1 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её на рейку - никаких болтов или инструментов не требуется. Каждый контакт рассчитан на один провод сечением 10–25 мм2. Зажимы выполнены так, что позволяют затянуть провод гаечным ключом без риска пережать жилу. Убедитесь, что в щите есть свободное место минимум 24 мм от задней стенки - это необходимо для правильного расположения шины и предотвращения перегрева.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Материал изоляции - самозатухающий пластик, что исключает распространение пламени при аварии. Никелированное покрытие снижает риск окисления контактов, сохраняя надёжность соединений на протяжении всего срока службы. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки.

Преимущества

• Удобство монтажа: крепится на DIN-рейку без сверления и дополнительных крепёжных элементов
• Защита от случайных замыканий: изоляция предотвращает контакт с корпусом щита
• Стабильность контакта: никелирование уменьшает сопротивление и продлевает срок службы
• Чёткая визуальная идентификация: синий цвет сразу указывает на нулевой провод
• Высокая термостойкость: латунь + качественный пластик работают в температурном диапазоне от –25C до +70C

Ограничения применения

• Не предназначен для подключения проводов меньше 10 мм2 - зажимы не обеспечивают плотного контакта
• Не рекомендуется использовать в средах с постоянным воздействием химически активных паров (например, в кислотных производствах)
• Максимальный ток - 100 А; при более высоких нагрузках требуется шина с большим сечением
• Не является заменой главной заземляющей шине (ГЗШ) - применяется только как распределительная

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение PE-проводников от розеточных групп в промышленном щите
• Сборка нулевого провода в системах освещения с частотными преобразователями
• Распределение нуля в щитах управления станками, конвейерами, насосами

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение 10–25 мм2 - меньшие жилы могут выпасть из зажима
• Затягивайте винты равномерно, не переусердствуйте - латунь мягче стали, легко деформируется
• При использовании в сыром помещении дополнительно проверяйте герметичность щита - хотя шина изолирована, внешняя влага может вызвать коррозию клемм
• Для удобства обслуживания оставляйте между шинами минимальный зазор 10–15 мм - это упрощает доступ к клеммам
• NO-222-83-1 от ЭРА совместима с другими изделиями серии ШНИ - можно комбинировать с аналогичными шинами для увеличения числа точек подключения
