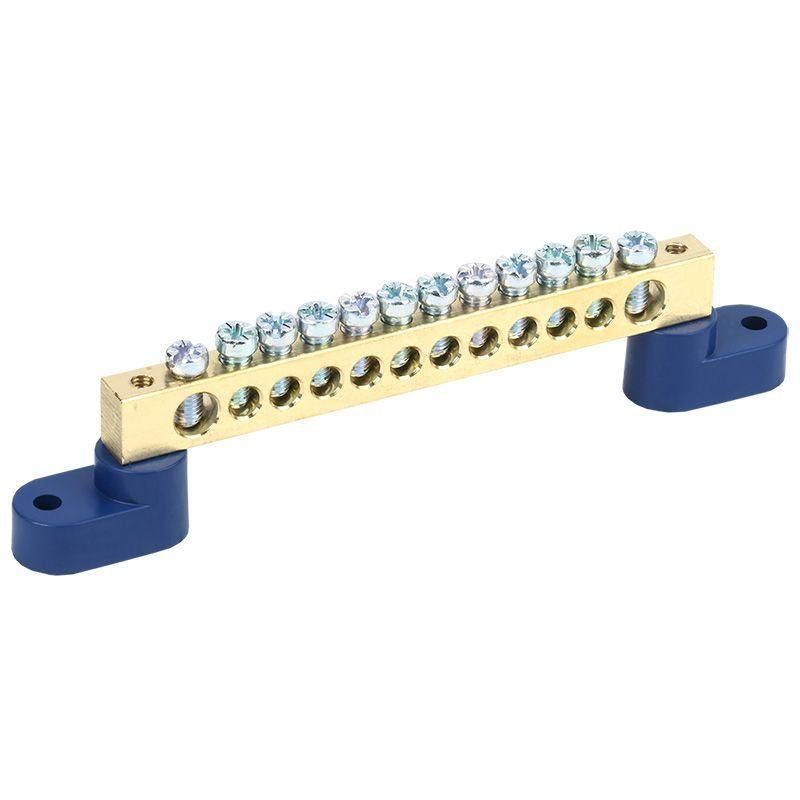

Шина ''N'' нулевая 8х12 мм на двух угловых синих изоляторах 12 групп, REXANT - 11-2335 MEET

Шина нулевая 8х12 мм на двух угловых синих изоляторах 12 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах. Артикулы etm11-2335 и 11-2335 подходят для сборки силовых и осветительных щитов с до 12 подключаемых цепей.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для распределительных щитов жилых домов, офисов, промышленных объектов. Может применяться для подключения проводов в системах TN-S и TN-C-S. Также допускается использование для фазных проводников, если требуется вынести несколько цепей на одну точку.

Технические характеристики

• Количество контактных групп: 12
• Номинальный ток: 160 А - позволяет работать с нагрузками до этого значения без перегрева
• Сечение проводника: до 25 мм2 - поддерживает одножильные и многожильные провода указанного сечения
• Размеры шины: 8×12 мм - толщина и высота металлической части, обеспечивающие достаточную теплопроводность и жесткость
• Материал: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: на DIN-рейку - совместима со стандартными рейками шириной 35 мм
• Изоляция: да - корпус изолирован пластиковыми угловыми опорами, исключающими случайное замыкание на заземлённые элементы
• Условия эксплуатации: относительная влажность не выше 90% - не рекомендуется для помещений с постоянным конденсатом или прямым воздействием воды

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку с помощью защёлок на основании. Для монтажа достаточно вставить её сверху и зафиксировать до характерного щелчка. Каждый контакт рассчитан на один провод - не допускается заполнение одного гнезда несколькими проводниками. Перед затяжкой болтов проверьте, чтобы провод был полностью вставлен и не имел повреждений жил. Максимальное сечение - 25 мм2; меньшие сечения требуют использования специальных наконечников для надёжного контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электроустановках напряжением до 1000 В. Латунная шина и изоляционные элементы проходят контроль качества на соответствие нормам по нагревостойкости и электрической прочности. Наличие изоляции снижает риск поражения током при обслуживании щита.

Преимущества

• Высокая надёжность соединения благодаря материалу - латуни
• Удобный монтаж на DIN-рейку - не требует дополнительных креплений
• Защита от случайного касания - изоляторы предотвращают контакт с токоведущими частями
• Чёткая разметка на 12 групп - упрощает идентификацию и обслуживание
• Стандартные размеры - легко встраивается в любые типовые щиты

Ограничения применения

• Не предназначен для внешней установки - не имеет защиты IP65/IP67
• Запрещено использовать в средах с влажностью выше 90% - возможна коррозия контактов
• Не рассчитана на автоматические коммутационные устройства - служит только для пассивного соединения
• Не подходит для проводов сечением больше 25 мм2 - попытки насильно вставить больший провод повредят контакт

Примеры использования

• Подключение всех нулевых проводов от розеточных групп в квартирном щите
• Объединение защитных проводников (PE) от нескольких светильников и бытовых приборов
• Распределение нуля между несколькими УЗО или дифференциальными автоматами
• Фиксация фазных проводов в случае необходимости вывести несколько цепей с одной фазы

Практические советы

• Перед установкой проверьте, что все провода имеют правильную маркировку N и PE - смешивание опасно
• Используйте наконечники типа НШВИ для многожильных проводов - так контакт будет надёжнее
• Не затягивайте болты слишком сильно - можно повредить резьбу в латуни
• При использовании в условиях повышенной влажности (например, в подвале) дополнительно обработайте контакты антикоррозийной смазкой
• Проверяйте температуру шины через год после установки - если она горячая, значит есть плохой контакт или перегрузка
