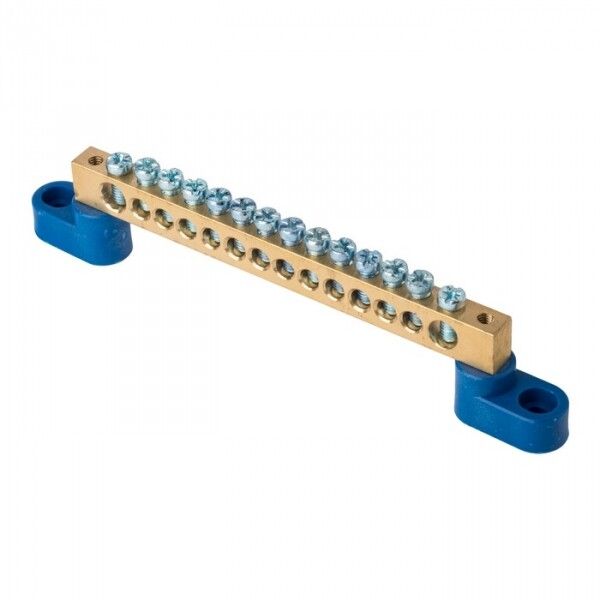

Шина нулевая N 8х12 14 отвер. латунь 2 син. угловых изолятора PROxima EKF sn0-125-14-2

Шина нулевая EKF PROxima sn0-125-14-2 - это компактная и надежная сборка для соединения нулевых проводников в распределительных щитах. Латунная основа, 14 точек подключения и два синих изолятора обеспечивают безопасную работу в промышленных условиях при токе до 125 А.

Назначение и область применения

Шина нулевая EKF PROxima sn0-125-14-2 используется для присоединения нулевых проводников (N) в электрических щитах. Подходит для систем TN-S и TN-C-S, где требуется выделенная нулевая шина. Применяется в промышленном оборудовании, автоматических линиях, щитах управления, насосных станциях и других объектах с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Габариты: 8×12 мм
• Материал: латунь
• Количество отверстий: 14
• Диапазон сечений проводов: 2,5–16 мм2
• Тип подключения: винтовой
• Степень защиты: IP00 (без внешней защиты, требует установки внутри корпуса)
• Рабочая температура: от –40 C до +105 C
• Количество полюсов: 1
• Цвет изоляторов: синий
• Норматив: IEC 60309-1 (1999)

Совместимость и монтаж

Шина монтируется на DIN-рейку через два синих угловых изолятора. Для фиксации используются винты, входящие в комплект. Диаметр отверстий рассчитан под винты M4–M5 - совместима с большинством стандартных клеммных винтов. Установка возможна в любых металлических или пластиковых щитах, где есть место для размещения габаритов 8×12 мм. Обязательно соблюдайте минимальный зазор между шиной и другими элементами - из-за IP00 она не защищена от случайного контакта.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60309-1, что гарантирует соответствие механической прочности и электрической безопасности. Материал - латунь - обеспечивает хорошую проводимость и устойчивость к окислению. Синие изоляторы визуально отличают нулевую шину от фазных и заземляющих, снижая риск ошибок при обслуживании. Однако, поскольку степень защиты IP00, использование вне закрытого щита запрещено.

Преимущества

• Высокая проводимость латуни - минимизация потерь энергии и нагрева при нагрузке 125 А
• 14 отверстий позволяют подключить сразу несколько цепей без использования перемычек
• Угловые синие изоляторы обеспечивают удобный доступ к винтам и предотвращают замыкание на корпус
• Экономичнее аналогов европейских брендов - экономия до 50%
• Работает в широком диапазоне температур - подходит для холодных складов и жарких цехов

Ограничения применения

• Не применяется в открытых помещениях или местах с повышенной влажностью - IP00 не защищает от брызг, пыли и влаги
• Подходит только для нулевых проводников; не предназначен для заземления PE (для этого используйте отдельную шину)
• Запрещено использовать с проводами меньше 2,5 мм2 или больше 16 мм2 - это нарушит контакт и вызовет перегрев
• Не рекомендуется для частого демонтажа - многократное затягивание винтов может повредить резьбу в латуни

Примеры использования

• Щит управления станком с 10-12 двигателями - все нулевые провода подключаются к одной шине
• Распределительный щит торгового центра - объединение нулей от нескольких этажей
• Автоматическая линия на заводе - подключение нулей от датчиков, контроллеров и пускателей
• Объекты с высокой плотностью кабельных выходов - когда количество проводов превышает возможности обычных клемм

Практические советы

• Перед монтажом проверьте, чтобы сечение провода попадало в диапазон 2,5–16 мм2 - слишком толстый провод не войдет, слишком тонкий будет болтаться
• Затягивайте винты усилием 0,5–0,7 Нм - переусиливать нельзя, латунь легко деформируется
• Используйте только медные провода - алюминиевые не подходят из-за различия коэффициента теплового расширения
• При групповой установке нескольких шин оставляйте зазор не менее 10 мм между ними - для теплоотвода и доступа к винтам
• Проверяйте целостность изоляторов перед каждым обслуживанием - трещины или сколы увеличивают риск пробоя
