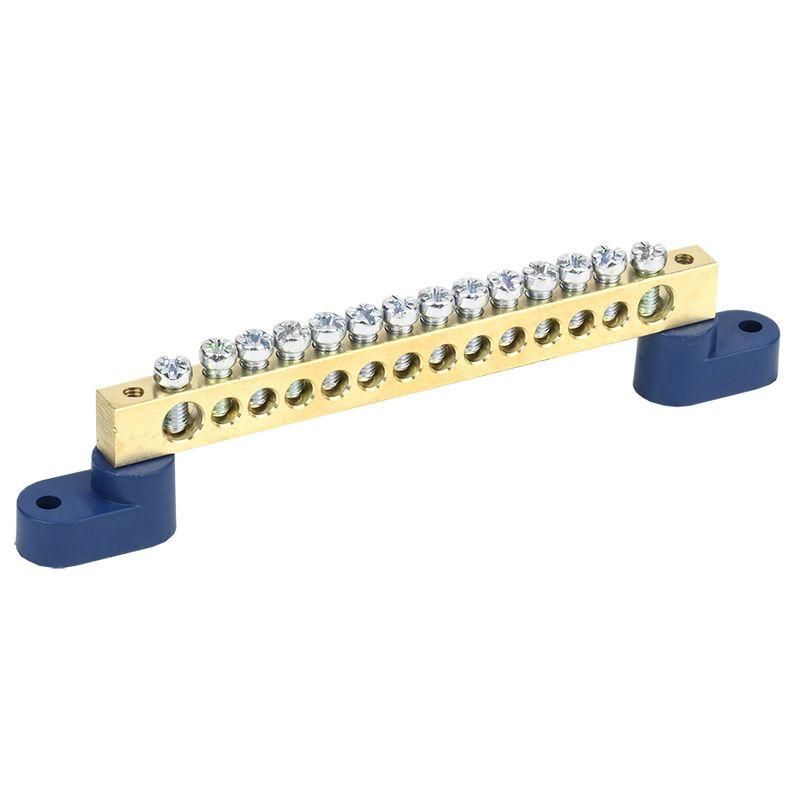

Шина ''N'' нулевая 8х12 мм на двух угловых синих изоляторах 14 групп, REXANT - 11-2336 MEET

Шина нулевая 8х12 мм на двух угловых синих изоляторах 14 групп от REXANT (арт. 11-2336) - это компактное устройство для распределения нулевого и защитного провода в щитах. Подходит для монтажа на DIN-рейку, обеспечивает надёжное соединение до 14 проводников одновременно.

Назначение и область применения

Шина нулевая 8х12 мм на двух угловых синих изоляторах 14 групп используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Применяется в бытовых, коммерческих и промышленных электроустановках - например, в этажных щитах, щитах автоматики, системах освещения и управления оборудованием. Также допускается использование для фазных проводников, если требуется вынести несколько цепей на одну точку заземления или ноль.

Технические характеристики

• Количество контактных групп: 14
• Номинальный ток: 160 А
• Рабочее сечение проводника: до 25 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Изоляция: двойные угловые изоляторы из пластмассы, цвет - синий
• Габариты: основание 8×12 мм, длина соответствует 14 контактам
• Максимальная относительная влажность среды: 90 % при температуре до +40 C

Совместимость и монтаж

Шина REXANT 11-2336 совместима со всеми стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием - никаких инструментов для крепления не требуется. Каждый контакт рассчитан на один проводник сечением до 25 мм2. Для многожильных проводов рекомендуется использовать наконечники НШВИ. Монтаж выполняется после отключения питания. Проверьте соответствие сечения провода и плотность затяжки винта - перегрузка или слабый контакт могут вызвать нагрев.

Безопасность и стандарты

Изделие изготовлено из латуни, соответствующей требованиям к электротехническим материалам. Изоляционные элементы выполнены из самозагасающего пластика, обеспечивающего безопасную работу при нормальных условиях. Шина не имеет сертификации по ГОСТ Р 50030.5.1 или IEC 60947, так как является вспомогательным элементом сборки. Однако её применение в соответствии с ПУЭ и правилами монтажа щитового оборудования считается безопасным.

Преимущества

• Высокая надёжность соединений благодаря латунным контактам - меньше риск нагрева и окисления
• Угловые синие изоляторы повышают безопасность при работе рядом с фазными элементами
• Чёткая разметка на корпусе позволяет легко определить номер каждой группы
• Стандартный форм-фактор - совместим с любыми типовыми щитами
• Не требует дополнительных креплений - просто защёлкивается на рейку

Ограничения применения

• Не предназначен для работы при влажности выше 90 % - возможна конденсация и снижение изолирующих свойств
• Запрещено использовать в помещениях с агрессивными газами, паром или химическими испарениями
• Не рассчитана на частые отключения нагрузки - не является коммутирующим устройством
• Максимальное сечение провода - 25 мм2; попытки вставить больший провод приведут к повреждению контакта
• Не следует использовать в качестве главной шины заземления в крупных объектах - для этого нужны специализированные шины с большей мощностью

Примеры использования

• Подключение всех нулевых проводов от розеток в квартирном щите
• Объединение защитных проводников (PE) от светильников, розеток и бытовой техники
• Распределение нуля между несколькими автоматами в одном ряду
• Формирование общей точки заземления в щите насосной станции или системы вентиляции

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - смешивание 1,5 мм2 и 25 мм2 в одной шине может привести к перегреву
• Используйте отвертку с плоским жалом и моментом затяжки около 0,5–0,7 Нм - слишком сильное усилие деформирует контакт
• Если шина используется для PE, обязательно отметьте её синей изолентой или этикеткой - это соответствует требованиям ПУЭ
• При замене старой шины - отключите питание, снимите все провода, затем удалите старую шину и установите новую REXANT 11-2336
• Для удобства обслуживания оставляйте запас места вокруг шины - минимум 10 мм сбоку и сверху
