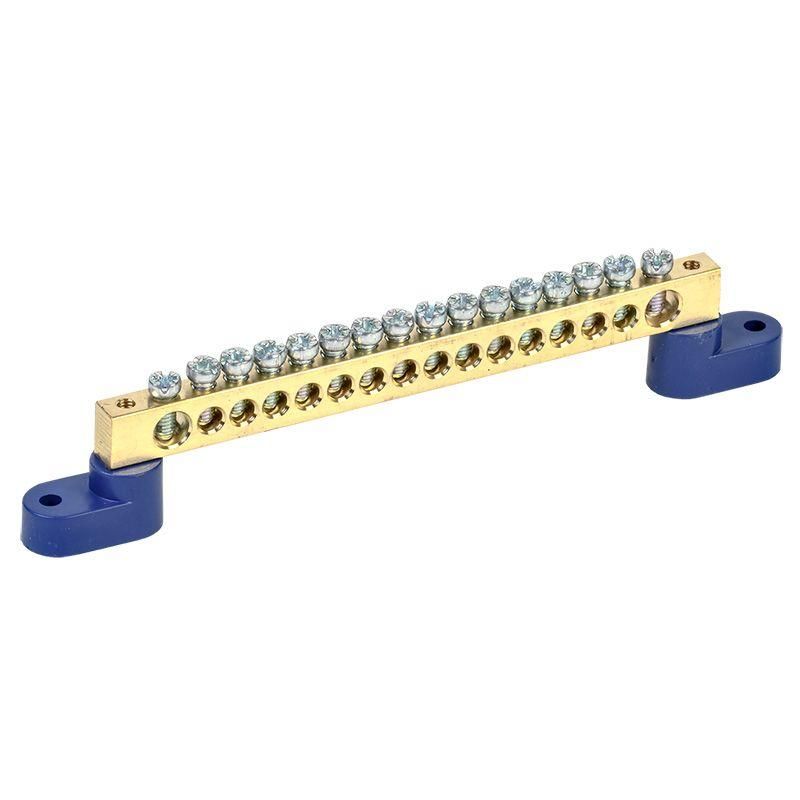

Шина ''N'' нулевая 8х12 мм на двух угловых синих изоляторах 16 групп, REXANT - 11-2337 MEET

Шина нулевая 8х12 мм на двух угловых синих изоляторах 16 групп от REXANT - компактное устройство для распределения нулевого и защитного провода в щитах с DIN-рейкой. Артикул etm11-2337 обеспечивает надёжное соединение до 16 проводников, подходящее для жилых, коммерческих и промышленных объектов.

Назначение и область применения

Шина нулевая 8х12 мм на двух угловых синих изоляторах 16 групп используется для объединения нулевых (N) и защитных (PE) проводников в электрических щитах. Применяется в распределительных устройствах бытового, офисного и промышленного типа - например, в этажных щитах, щитах управления станками, системах освещения и автоматики. Подходит для монтажа в условиях повышенной влажности, где требуется надёжная изоляция и устойчивость к коррозии.

Технические характеристики

• Количество контактных групп: 16
• Номинальный ток: 160 А
• Рабочее сечение провода: до 25 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и долгий срок службы
• Форма и размеры: прямоугольная шина 8×12 мм
• Способ крепления: монтаж на DIN-рейку шириной 35 мм
• Изоляция: двойные угловые изоляторы из пластмассы, окрашенные в синий цвет
• Максимальная относительная влажность среды: 90%

Совместимость и монтаж

Шина REXANT совместима со всеми стандартными DIN-рейками по ГОСТ IEC 60715. Устанавливается защёлкиванием - никаких инструментов не требуется. Каждый контакт рассчитан на один проводник сечением до 25 мм2. Для многожильных проводов рекомендуется использовать наконечники. Монтаж выполняется после отключения питания; зажимы затягиваются отверткой с плоским лезвием. Не допускается перегрузка одного контакта несколькими проводами - каждый вывод предназначен только для одного подключаемого провода.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок низкого напряжения. Латунные контакты обеспечивают термическую стабильность при длительной нагрузке 160 А. Изоляторы изготовлены из самозагасающего пластика, устойчивого к возгоранию. Наличие изолирующих опор исключает случайное замыкание на корпус щита или другие элементы.

Преимущества

• Высокая плотность контактов - 16 точек подключения на минимальном пространстве
• Угловые изоляторы снижают риск повреждения при боковой нагрузке
• Латунь как материал контактов - устойчива к окислению, не требует специального обслуживания
• Цветные изоляторы (синие) позволяют легко отличить нулевые шины от фазных
• Готовое решение - не нуждается в сборке, сразу готово к использованию

Ограничения применения

• Не применяется в цепях переменного тока выше 1000 В или постоянного тока выше 1500 В
• Запрещено использование в средах с температурой ниже -40 C или выше +70 C
• Не предназначена для подключения проводов сечением менее 1,5 мм2 - возможна плохая фиксация
• Не следует применять в помещениях с химически активной средой (например, солевой туман, кислотные пары)
• При влажности свыше 90% возможна конденсация - требуется дополнительная вентиляция или герметизация щита

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение всех нулевых проводов квартир
• Щит управления насосной станцией - подключение PE-проводников от двигателей
• Производственный участок с частотными преобразователями - распределение защитного зануления
• Аварийное освещение - сборка нулевых проводов от нескольких светильников

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2. Более толстые провода не войдут в зажим.
• При подключении многожильных проводов используйте наконечники типа НШВИ - это предотвратит выдавливание жил при затяжке.
• Не затягивайте винты слишком сильно - можно повредить резьбу в латуни. Достаточно усилия, чтобы провод не выпадал.
• При установке в щите оставляйте свободное место рядом - для удобства последующего обслуживания и замены.
• Обязательно пометьте каждую группу - даже при наличии синих изоляторов лучше указывать номера или функции (N, PE).
• Шина REXANT etm11-2337 не является заменителем главной заземляющей шины - её нельзя использовать вместо основного контура заземления.
