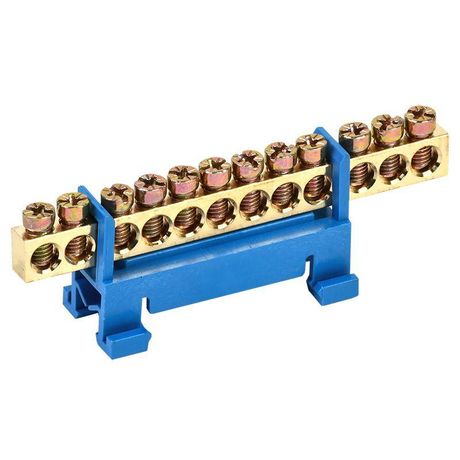

Шина ''N'' нулевая с синим изолятором тип ''Стойка'' на DIN-рейку 6x9 мм 12 групп, REXANT - 11-2355 MEET

Шина нулевая с синим изолятором тип Стойка для DIN-рейки 6x9 мм 12 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах с DIN-рейкой. Артикулы etm11-2355 и 11-2355 подходят для сборки силовых и осветительных щитов в условиях повышенной влажности.

Назначение и область применения

Шина используется для объединения нескольких нулевых (N) и защитных (PE) проводников в одном месте. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для подключения проводов от автоматических выключателей, УЗО, дифавтоматов и других устройств. Может использоваться и для фазных проводников, если требуется единая точка подключения.

Технические характеристики

• Количество контактных групп: 12
• Номинальный ток: 80 А - допустимый постоянный ток через каждую группу
• Диапазон сечений проводов: до 10 мм2 - подходит для медных проводов этого сечения
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий пластиковый изолятор - защищает от случайного прикосновения и замыкания между соседними группами
• Способ монтажа: крепление на DIN-рейку шириной 35 мм (стандарт EN 60715)
• Рабочая влажность: не выше 90% - не рекомендуется для помещений с постоянным конденсатом или прямым воздействием воды

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Каждая группа имеет зажим с винтом M4, который затягивается отверткой. Для надёжного соединения используйте провода с зачищенной частью 8–10 мм. Не перегибайте провода слишком сильно - это снижает площадь контакта. После монтажа проверьте плотность затяжки винтов - слабый контакт вызывает нагрев.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электроустановках напряжением до 1000 В. Изоляционный материал устойчив к возгоранию и не распространяет пламя. Наличие изолированного корпуса исключает риск поражения током при работе с щитом под напряжением. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.2 реализовано в конструкции, хотя явного указания сертификатов в данных нет.

Преимущества

• Высокая надёжность соединений благодаря латунным контактам
• Удобная цветовая маркировка - синий изолятор сразу указывает на нулевой проводник
• Экономия места в щите - 12 точек подключения в компактном модуле
• Защита от короткого замыкания между соседними выводами
• Стандартный форм-фактор - легко заменить аналогичной моделью при ремонте

Ограничения применения

• Не предназначен для работы в условиях температур ниже -25C - хрупкость пластика увеличивается
• Не использовать в помещениях с постоянной влажностью выше 90% - возможна конденсация внутри щита
• Не рассчитана на многожильные провода сечением свыше 10 мм2 - риск плохого контакта и перегрева
• Не применяется в качестве основной шины для токов выше 80 А - требуются более мощные решения

Примеры использования

• Подключение нулевых проводов от 12 автоматов в квартирном щитке
• Объединение защитных проводников (PE) от розеток, светильников и бытовой техники
• Распределение PEN-проводника в системе TN-C-S после входного автомата
• Формирование единой точки подключения в щитах насосных станций, вентиляции, конвейеров

Практические советы

• Перед монтажом убедитесь, что все провода имеют одинаковое сечение - смешивание 1,5 мм2 и 10 мм2 усложнит затяжку
• Не затягивайте винты чрезмерно - можно повредить резьбу или деформировать латунную планку
• При наличии большого количества проводов - используйте метки или бирки, чтобы отличать цепи
• Проверяйте шину на нагрев при первом включении - если она теплая, значит есть плохой контакт
• Артикулы etm11-2355 и 11-2355 взаимозаменяемы - выбирайте по доступности, они идентичны
