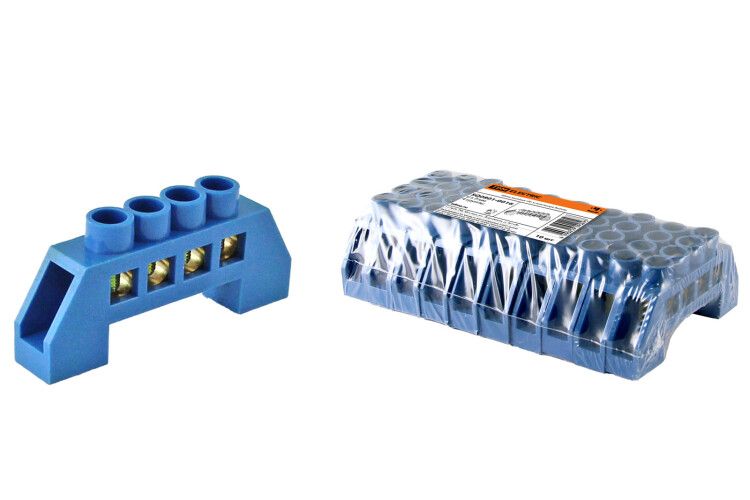

Шина "N" нулевая в изоляторе 6х9мм 4 группы | SQ0801-0016 TDM

Шина нулевая в изоляторе 6х9 мм 4 группы от TDM ELECTRIC (артикул sq0801-0016) предназначена для надёжного соединения нулевых рабочих и защитных проводников в распределительных щитах и технологических сборках. Конструкция с изолирующим основанием обеспечивает безопасную фиксацию и минимизирует риск замыканий.

Назначение и область применения

Шина нулевая в изоляторе 6х9 мм 4 группы используется для коммутации нулевых проводников в электроустановках. Применяется в силовых и распределительных щитах, автоматических системах управления, станках, конвейерах и другом промышленном оборудовании. Подходит для подключения нулевых рабочих (N) и нулевых защитных (PE) проводов, что соответствует требованиям ПУЭ.

Технические характеристики

• Размер контактной части: 6×9 мм
• Количество групп: 4
• Материал контактов: латунь с содержанием меди не менее 57%
• Материал прижимных винтов: оцинкованная сталь
• Основание (изолятор): самозагасающий пластик (не поддерживающий горение)
• Степень защиты изолятора: не указана, но обеспечивается механическая изоляция от корпуса

Совместимость и монтаж

Шина устанавливается на DIN-рейку стандартной ширины 35 мм. Кабели подключаются через прижимные винты - допускается зажим одножильных и многожильных проводов сечением до 16 мм2. Для надёжного соединения рекомендуется зачищать жилы на 8–10 мм и использовать наконечники типа “штыревые” или “вилочные”. Монтаж выполняется без усилия - перетягивать винты нельзя, чтобы не повредить латунный контакт.

Безопасность и стандарты

Изоляционное основание выполнено из материала, не поддерживающего горение, что снижает риск распространения пламени при аварийных ситуациях. Производитель соблюдает требования безопасности для внутренней установки в электрощитах. Соответствие ГОСТ и IEC не указано явно, однако конструкция соответствует общепринятой практике для оборудования класса IP20.

Преимущества

• Латунные контакты обеспечивают высокую электропроводность и долговечность даже при циклических нагрузках
• Оцинкованные винты устойчивы к коррозии внутри закрытых щитов
• Не поддерживающие горение материалы изолятора повышают пожаробезопасность всей системы
• Чёткое разделение на 4 группы позволяет организовать раздельные цепи N и PE без перемычек

Ограничения применения

• Не предназначен для внешней установки - отсутствует защита от влаги и пыли (IP-класс не указан)
• Не рассчитан на токи выше 100 А - максимальная нагрузка зависит от сечения подключаемых проводов
• Не совместим с автоматическими выключателями, требующими специальных клеммных модулей
• Запрещён монтаж в условиях постоянного воздействия химически активных сред (например, в агрессивных производствах без герметизации)

Примеры использования

• Подключение нулевых проводов в этажных распределительных щитах ЖКХ
• Формирование шины PE в частных электрощитах с УЗО
• Сборка контрольных панелей на заводах с использованием PLC
• Объединение нулевых проводов в системах освещения и вентиляции

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и количества подключений - не более одного провода на каждый винт
• При необходимости удлинения используйте перемычки из того же материала (латунь) и аналогичного сечения
• После монтажа проверьте затяжку винтов - они должны быть плотными, но без деформации контакта
• Для обслуживания щита удобнее всего применять шину с 4 группами, так как она позволяет отделить N и PE без лишних переходников
• Артикул sq0801-0016 от TDM ELECTRIC легко заменяем - аналоги с теми же габаритами и материалами есть в других сериях, но лучше сохранять единый тип для стандартизации
