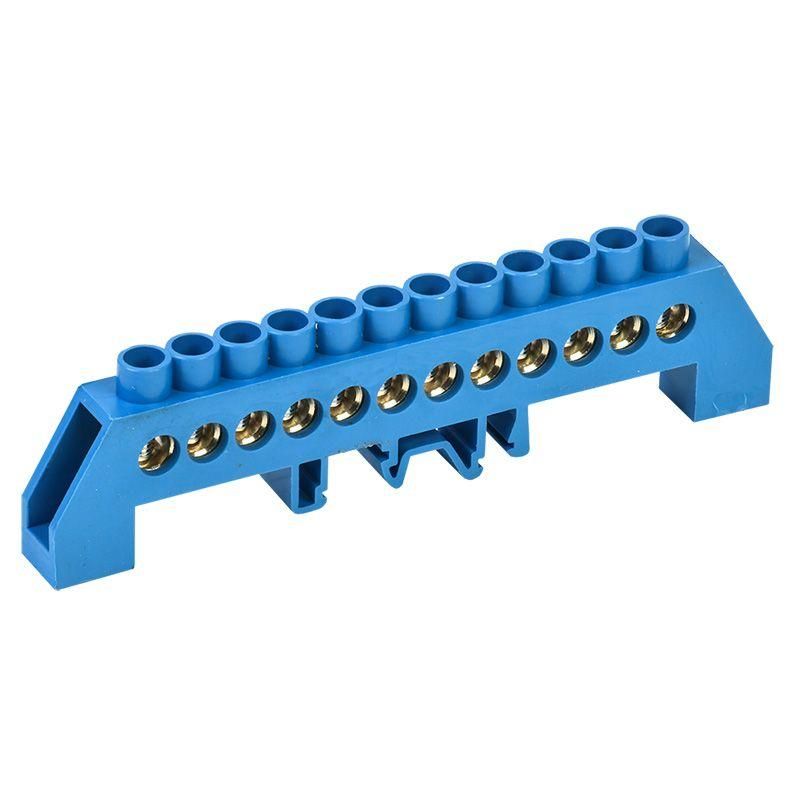

Шина ''N'' нулевая в комбинированном синем изоляторе на DIN-рейку 8x12 мм 12 групп, REXANT - 11-2318 MEET

Шина нулевая в комбинированном синем изоляторе на DIN-рейку 8x12 мм 12 групп от REXANT - это компактное устройство для распределения нулевого и защитного проводника в щитах автоматики и силовой электроустановки. Артикул etm11-2318 обеспечивает надежное соединение до 12 проводов с сечением до 25 мм2 при рабочем токе до 160 А.

Назначение и область применения

Шина нулевая REXANT используется для объединения нулевых (N), защитных (PE) и в некоторых случаях фазных проводников в распределительных щитах. Применяется в бытовых, промышленных и коммерческих электрощитах: жилые дома, офисы, цеха, насосные станции, системы освещения и управления. Подходит для систем TN-S и TN-C-S.

Технические характеристики

• Количество контактных групп: 12
• Номинальный ток: 160 А
• Диапазон сечений подключаемых проводов: до 25 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий самозатухающий пластик - защищает от пробоя и снижает риск возгорания
• Способ монтажа: крепление на DIN-рейку шириной 35 мм (стандарт EN 60715)
• Габариты корпуса: 8×12 мм (высота × глубина)
• Рабочая влажность: не выше 90% при температуре до +40 C

Совместимость и монтаж

Шина совместима со всеми типами DIN-реек 35 мм, используемых в современных электрощитах. Устанавливается одним движением - защелкивается на рейку без инструментов. Для подключения используются болты M6, затягиваются моментом 1–1,5 Нм. Каждый контакт рассчитан на один провод; многожильные провода требуют обжима наконечниками. Не допускается подключение нескольких проводов в один зажим.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего материала, соответствует требованиям UL94 V-0. Латунные контакты обеспечивают термическую стабильность при длительной нагрузке. Шина проектировалась с учетом норм ГОСТ Р 50030.2 и IEC 60947-7-1. Работает в условиях, где не превышается 90% относительная влажность - не рекомендуется для открытых площадок или сырых помещений без защиты.

Преимущества

• Высокая теплопроводность латуни снижает нагрев при максимальной нагрузке
• Синий изолятор визуально отличает нулевую шину от фазных, повышает безопасность при обслуживании
• Уплотненные зажимы обеспечивают плотный контакт даже при вибрациях
• Компактный форм-фактор экономит место в щите
• Не требует периодического обслуживания при правильной установке

Ограничения применения

• Не предназначен для работы при влажности свыше 90%
• Запрещено использовать в средах с агрессивными газами (например, хлор, сероводород)
• Не подходит для подключения проводов сечением менее 1,5 мм2 - риск плохого контакта
• Не является заменой главной заземляющей шине (ГЗШ) в системах IT
• Не рассчитана на частые отключения под нагрузкой - применяется только для постоянных соединений

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение PE-проводов от розеток, светильников и оборудования в промышленном щите
• Распределение нуля в системах кондиционирования, вентиляции, насосных станций
• Формирование нулевой шины в щитах управления станков и конвейеров

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не более 25 мм2, иначе зажим не закроется
• Используйте наконечники типа НШВИ для многожильных проводов - это исключит обрыв и перегрев
• При установке в щит с несколькими шинами - соблюдайте цветовое различие: синий - N, желто-зеленый - PE
• Не затягивайте болты слишком сильно - латунь мягкий металл, можно повредить резьбу
• Проверяйте герметичность щита - при влажности >90% возможна конденсация внутри, что снижает срок службы
• Артикул etm11-2318 - точный аналог для замены старых моделей REXANT, совместим с большинством щитов от Schneider, IEK, EKF
