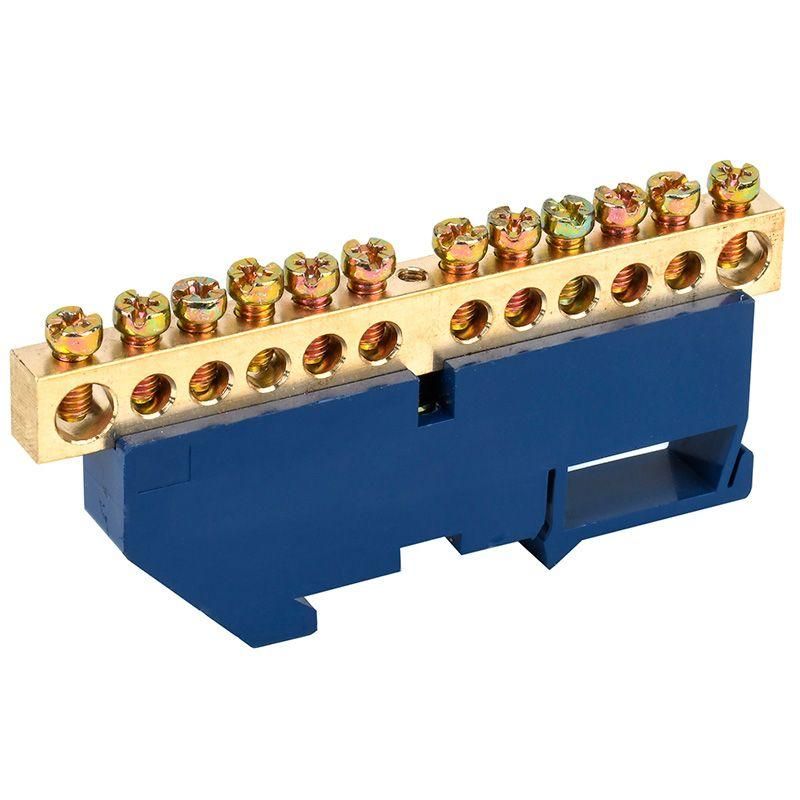

Шина ''N'' нулевая с синим изолятором на DIN-рейку 8x12 мм стойка бол. 12 групп, REXANT - 11-2349 MEET

Шина нулевая с синим изолятором на DIN-рейку 8x12 мм, стойка болтовая, 12 групп от REXANT (арт. 11-2349) - это компактное устройство для распределения нулевого и защитного провода в щитах автоматики и силовой электроустановки. Простая, надежная и устойчивая к коррозии, она подходит для частного и промышленного использования.

Назначение и область применения

Эта шина используется для объединения нескольких нулевых (N) и защитных (PE) проводников в одном месте. Подходит для сборки распределительных щитов в жилых домах, офисах, производственных цехах и на объектах с повышенными требованиями к безопасности. Может применяться как для однофазных, так и для трехфазных систем. Также допускается использование для фазных проводников, если требуется вынести их на одну точку заземления или нейтрали.

Технические характеристики

• Количество контактных групп: 12
• Номинальный ток: 160 А - позволяет работать с мощными нагрузками без перегрева
• Поддерживаемые сечения проводов: до 25 мм2 - совместима с большинством медных и алюминиевых кабелей в бытовой и промышленной сети
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и долговечность
• Изоляция: синий пластиковый изолятор - защищает от случайного прикосновения и замыкания между соседними контактами
• Способ монтажа: крепление на DIN-рейку шириной 35 мм (стандарт EN 60715)
• Рабочая влажность: не выше 90% - требует сухих условий, исключает постоянную влагу и конденсат

Совместимость и монтаж

Шина легко фиксируется на стандартной DIN-рейке 35 мм. Для монтажа достаточно защелкнуть её на рейку - дополнительные крепления не нужны. Каждый контакт имеет болтовое соединение с возможностью затяжки отверткой. Убедитесь, что сечение провода не превышает 25 мм2 - иначе невозможно плотное прилегание. Максимальный момент затяжки не указан производителем; используйте обычную осторожность - переусердствовать нельзя, чтобы не повредить резьбу.

Безопасность и стандарты

Изделие соответствует общепринятым нормам для внутреннего монтажа в электрощитах. Латунные контакты обеспечивают стабильность при длительной нагрузке, а синий изолятор предотвращает пробой между соседними выводами. Наличие изоляции делает шину безопасной даже при открытых щитах. Однако не предназначен для работы во взрывоопасных средах или вне помещений без защиты от осадков.

Преимущества

• Высокая прочность латуни снижает риск окисления и потери контакта со временем
• Синий изолятор визуально отличает нулевые точки от фазных - удобно при обслуживании
• Удобная компактная форма занимает мало места в щите
• 12 контактов позволяют объединить несколько линий без использования перемычек
• Стандартный монтаж на DIN-рейку - совместима с любыми типовыми щитами

Ограничения применения

• Не предназначена для внешней установки - отсутствует защита IP, не выдерживает дождь, снег, прямой солнечный свет
• Запрещено использовать в условиях влажности свыше 90% - возможна конденсация и коррозия
• Не рекомендовано для многократного демонтажа - резьба в болтах не рассчитана на частые разборки
• Не подходит для проводов сечением больше 25 мм2 - не будет плотного контакта

Примеры использования

• Объединение всех нулевых проводов от розеток в квартире перед входом в счетчик
• Распределение PE-проводов от группы автоматов в щите производственного участка
• Формирование единой точки заземления для оборудования на конвейере
• Создание нулевой шины в щите управления насосной станцией

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - это упрощает равномерную затяжку
• Используйте метки или бирки на каждом проводе - особенно важно при работе с несколькими контурами
• При установке в щит с другими шинами оставляйте минимум 10–15 мм свободного пространства вокруг - для доступа и охлаждения
• Проверяйте температуру контактов через 1–2 часа после первого включения - нагрев выше 40C требует внимания
• Для больших проектов можно комбинировать несколько таких шин - они совместимы по форме и креплению
