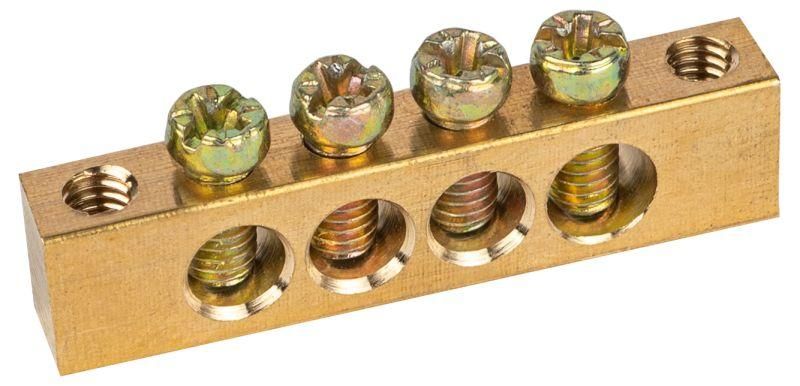

Шина NO-122-01 PEN земля-ноль 6х9мм 4/2 латунная с креплениями по краям | Б0047215 ЭРА

Шина PEN земля-ноль 6х9мм 4/2 латунная с креплениями по краям NO-122-01 от ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрощитах. Этот компонент обеспечивает безопасное и долговечное соединение при высоких нагрузках, особенно в условиях частой замены или расширения цепей.

Назначение и область применения

Шина PEN земля-ноль 6х9мм 4/2 латунная с креплениями по краям NO-122-01 используется для объединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитах, щитах автоматизации, на производствах с большим количеством потребителей. Подходит для систем TN-C-S и TN-S, где требуется выделение и сборка N и PE проводников в одной точке.

Технические характеристики

• Сечение медной части: 6×9 мм
• Материал: латунь Л56 - высокая проводимость, устойчивость к окислению
• Номинальный ток: 100 А
• Количество точек подключения: 4 (2 входа, 2 выхода)
• Диаметр отверстий для входных проводников: 6 мм
• Диаметр отверстий для выходных проводников: 4 мм
• Рекомендуемое сечение подключаемых проводников: 6–16 мм2
• Толщина шины: 9 мм - обеспечивает механическую прочность
• Поверхность контакта: необработанная - требует правильного затягивания винтов
• Крепление: два отверстия по краям для монтажа на DIN-рейку или стену

Совместимость и монтаж

Шина PEN земля-ноль 6х9мм 4/2 латунная с креплениями по краям NO-122-01 монтируется непосредственно на DIN-рейку или крепится болтами к металлической поверхности щита. Для подключения используются винты с круглой головкой - они предотвращают повреждение изоляции и жил провода. Установка возможна в любых типах щитов с достаточным свободным местом. Обязательно соблюдайте рекомендованное сечение проводников: 6–16 мм2. Провода большего сечения не войдут в отверстия, меньшего - могут плохо фиксироваться.

Безопасность и стандарты

Изделие выполнено из латуни, соответствующей требованиям к материалам для токоведущих частей. Контактные винты из оцинкованной стали защищены от коррозии. Шина не имеет сертификации по ГОСТ Р 50030.5.1 или IEC 60947, так как является вспомогательным элементом, однако её применение допускается в рамках норм ПУЭ (глава 1.7) для организации системы заземления. Не используйте в средах с повышенной химической агрессивностью или постоянной влажностью без дополнительной защиты.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при работе на пределе тока
• Чёткая разница между входными (6 мм) и выходными (4 мм) отверстиями исключает путаницу при монтаже
• Крепления по краям позволяют легко закрепить шину даже в плотном щите
• Скруглённые винты не перекусывают жилы, что продлевает срок службы соединений
• Один компонент заменяет несколько перемычек - экономит время и место

Ограничения применения

• Не предназначен для работы при температуре выше +85 C - возможна потеря механической прочности
• Не рассчитана на многожильные провода сечением менее 6 мм2 - риск плохого контакта
• Не подходит для подключения алюминиевых проводов - латунь и алюминий образуют гальваническую пару, вызывающую коррозию
• Не использовать в качестве основной шины для токов более 100 А - есть риск перегрева
• Не монтировать в открытых помещениях без корпуса - открытое расположение увеличивает риск повреждения и короткого замыкания

Примеры использования

• Объединение всех нулевых проводов от розеток в квартирном щите
• Сборка защитных заземляющих проводников от бытовой техники в офисном щите
• Подключение PE-проводников от оборудования на производстве (станки, насосы, конвейеры)
• Замена множества перемычек в старом щите при модернизации системы заземления

Практические советы

• Перед монтажом проверьте соответствие сечения провода и отверстия - 6 мм для входа, 4 мм для выхода
• Затягивайте винты до упора, но без излишнего усилия - латунь мягче меди, можно деформировать резьбу
• При использовании многожильных проводов - обязательно обжимайте наконечниками типа НШВИ
• Не смешивайте эту шину с другими PEN-шинами других производителей - различаются шаги и диаметры отверстий
• После монтажа проверьте контактную группу тестером - отсутствие сопротивления = качественное соединение
• При необходимости удлинения - используйте только однородные латунные перемычки такого же сечения
