Шина нулевая PE 63.04 (латунь) - sn0-63-04 EKF

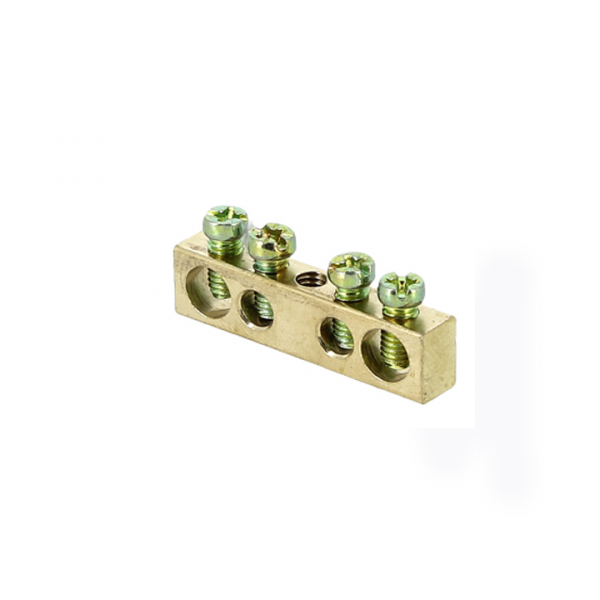

Шина PEN нулевая-заземляющая 6х9 мм 4 отверстия латунь крепеж по центру от EKF серии PROxima - это надежный элемент для объединения нулевых и заземляющих проводников в распределительных щитах. Простой, компактный и совместимый с большинством промышленных систем, он обеспечивает безопасное соединение при токах до 100 А.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевого провода (N) и защитного заземления (PE) в электрощитах. Подходит для установки в распределительных устройствах (НКУ) и промышленном оборудовании, где требуется надежное и доступное решение для коммутации PEN-проводников. Часто применяется в системах TN-C-S и TN-S.

Технические характеристики

• Материал: Латунь - высокая проводимость, устойчивость к окислению, долговечность.
• Номинальный ток: 100 А - способна выдерживать длительную нагрузку без перегрева.
• Номинальное напряжение: 400 В - рассчитана на использование в сетях переменного тока до 400 В.
• Диапазон сечений проводов: 1,5–10 мм2 - подходит для медных и алюминиевых жил этого сечения.
• Количество точек подключения: 4 отверстия - позволяет подсоединить четыре проводника.
• Габариты: 6×9 мм - компактная форма, удобна для плотной укладки в щите.
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытых корпусов.
• Рабочая температура: от –40 C до +105 C - работает в широком температурном диапазоне, включая холодные помещения и нагретые зоны.
• Подключение: Винтовое - фиксация проводов болтом M4, легко демонтировать и проверять.
• Норматив: IEC 60309-1(1999) - соответствие международному стандарту на соединители и шины.

Совместимость и монтаж

Шина PEN нулевая-заземляющая 6х9 мм 4 отверстия латунь крепеж по центру крепится в щите через центральное отверстие с помощью винта. Для монтажа необходим изолятор (например, DIN-рейка с изолирующей планкой). Подходит для установки на стандартную DIN-рейку 35 мм. Все винты имеют одинаковый шаг - можно использовать универсальные гайки и шайбы. Максимальный момент затяжки - не более 0,8 Нм, чтобы не повредить резьбу.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-1(1999) и прошло испытания на тепловую стойкость и механическую прочность. Благодаря материалу - латуни - исключена коррозия в нормальных условиях эксплуатации. Однако из-за степени защиты IP00 запрещено применение в открытых или влажных средах без корпуса. Обязательно соблюдайте правила разделения N и PE после входа в объект согласно ПУЭ.

Преимущества

• Высокая проводимость латуни снижает потери энергии и риск перегрева.
• Четыре отверстия позволяют объединить несколько контуров без использования перемычек.
• Централизованное крепление упрощает установку и делает конструкцию устойчивой к вибрациям.
• Стоимость ниже аналогичных решений европейских брендов на 10–50%, без потери качества.
• Совместима с продукцией EKF PROxima - легко заменить или дополнить другими элементами серии.

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от пыли и влаги (IP00).
• Не рекомендуется для проводов сечением менее 1,5 мм2 или более 10 мм2 - возможен плохой контакт или деформация.
• Запрещено использовать в качестве основной шины в системах TT без дополнительного заземляющего контура.
• Не следует применять в местах с постоянными химическими воздействиями (агрессивные пары, кислоты).

Примеры использования

• Щит освещения в производственном цеху - объединение всех нулевых проводов от светильников.
• Распределительный щит станка - подключение заземления от корпуса и нуля от частотного преобразователя.
• Аварийный щит питания - сборка PEN-проводников от автономных источников.
• Общедомовые щиты - когда требуется разделение N и PE после ввода, но сохранение одной шины для удобства.

Практические советы

• Перед монтажом зачистите концы проводов до металлического блеска - особенно важно для алюминиевых жил.
• Используйте шайбы и гайки с антикоррозийным покрытием - продлевают срок службы контактов.
• Проверьте момент затяжки винтов тестером - недостаточно затянутый контакт вызывает нагрев.
• При использовании в щитах с несколькими шинами - помечайте каждую шину этикеткой “N” или “PE”.
• Для больших токов (>80 А) рекомендуется контролировать температуру контактов термокамерой при первом включении.
• Шина PEN нулевая-заземляющая 6х9 мм 4 отверстия латунь крепеж по центру от EKF PROxima - оптимальный выбор для бюджетных, но качественных решений в промышленной автоматизации.
