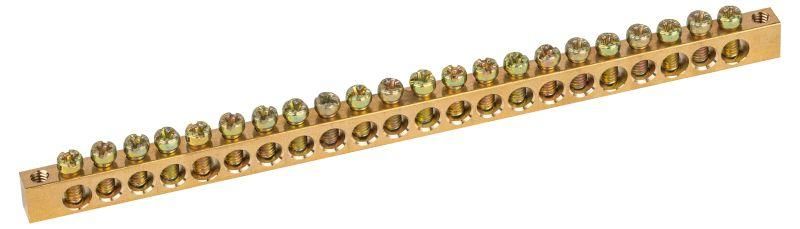

Шина NO-122-10 PEN земля-ноль 6х9мм 22/2 латунная с креплениями по краям | Б0047224 ЭРА

Шина NO-122-10 PEN земля-ноль 6х9мм 22/2 латунная с креплениями по краям - это надёжный элемент для объединения нулевых и защитных проводников в электрических щитах. Бренд ЭРА предлагает эту модель как решение для безопасного и компактного монтажа в распределительных устройствах, где важна стабильность соединений и удобство сервиса.

Назначение и область применения

Шина NO-122-10 PEN земля-ноль 6х9мм 22/2 латунная с креплениями по краям предназначена для создания единой точки соединения нулевых (N) и защитных (PE) проводников в электрощитах. Применяется в бытовых, коммерческих и промышленных системах - например, в щитах жилых домов, офисов, на производстве, в системах автоматизации. Подходит для сборки новых щитов и модернизации существующих.

Технические характеристики

• Материал: латунь Л56 - высокая проводимость, устойчивость к окислению
• Сечение шины: 6×9 мм
• Номинальный ток: 100 А
• Количество точек подключения: 22 (11 входных + 11 выходных)
• Сечение подключаемых проводников: 6–16 мм2
• Диаметр отверстий для входных проводников: 6 мм
• Диаметр отверстий для выходных проводников: 4 мм
• Толщина шины: 9 мм
• Поверхность контакта: необработанная - требует плотного затягивания винтов
• Способ монтажа: непосредственная установка на DIN-рейку или через крепления по краям
• Прижимные винты: оцинкованная сталь, скруглённая головка - предотвращает повреждение жил

Совместимость и монтаж

Шина NO-122-10 PEN земля-ноль 6х9мм 22/2 латунная с креплениями по краям монтируется прямо на DIN-рейку или крепится болтами к корпусу щита через боковые отверстия. Для подключения используйте провода сечением 6–16 мм2. Входные провода - до 16 мм2 (диаметр отверстия 6 мм), выходные - до 10 мм2 (диаметр 4 мм). Убедитесь, что изоляция срезана точно до металла - необязательно зачищать проводник дополнительно, так как поверхность не покрыта антикоррозийным слоем. Затягивайте винты моментом 0,8–1,2 Нм - недостаточное усилие вызывает нагрев, избыточное - деформацию латуни.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шинного оборудования. Латунь Л56 обеспечивает стабильную проводимость даже при длительной нагрузке 100 А. Контактные части не имеют острых кромок - снижается риск повреждения изоляции. Шина не имеет защиты от внешних воздействий - не предназначена для открытого монтажа вне щита.

Преимущества

• Высокая теплопроводность латуни - меньше нагрев при работе на пределе тока
• Удобная геометрия: 22 точки подключения позволяют собирать сложные цепи без перемычек
• Скруглённые винты - не перекусывают многожильные провода
• Крепления по краям обеспечивают жёсткую фиксацию, исключающую люфт
• Замена нескольких перемычек одной шиной - экономия места и времени при монтаже

Ограничения применения

• Не использовать в условиях постоянной влажности или на открытом воздухе - отсутствует IP-защита
• Не применять для проводников более 16 мм2 - возможен перегрев и оплавление
• Не совместима с алюминиевыми проводами - требуется переходник или специальный зажим
• Не рекомендуется для частых демонтажей - латунь со временем теряет упругость, винты могут “залипать”
• Не заменяет основную PE-шину в TT/TN-S системах - работает как дополнительная N/PE-шара

Примеры использования

• Объединение всех нулевых проводов от розеток в квартирном щите
• Распределение защитного заземления между автоматами и УЗО в промышленном щите
• Подключение нулей от группы освещения и вытяжек в офисном распределительном устройстве
• Формирование общей точки заземления для системы управления станком

Практические советы

• Перед монтажом проверьте соответствие сечения провода и диаметра отверстия - особенно важно для выходных 4 мм
• Используйте плоскогубцы для равномерного затягивания винтов - не допускайте перекоса
• После первого включения проверьте температуру шины - если она горячая, значит, плохо затянуты контакты
• Для многожильных проводов лучше использовать наконечники типа НШВИ - они увеличат срок службы соединения
• При использовании в щитах с высокой заполненностью - учитывайте ширину шины: 22 контакта занимают около 110 мм по DIN-рейке
