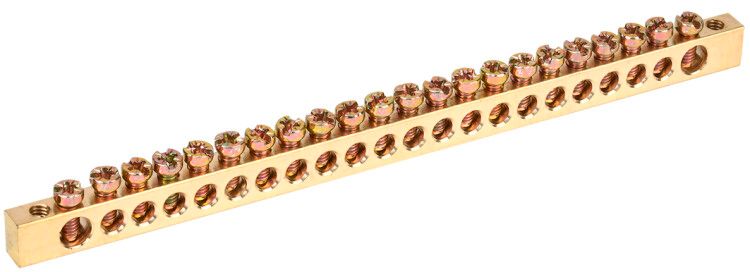

Шина PEN "земля-ноль" 6х9мм 22/2 (22групп/креп по краям) | YNN11-22-100 IEK

Шина PEN земля-ноль 6х9 мм 22/2 (22 группы, крепление по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-22-100 обеспечивает комбинированное заземление и зануление в одном устройстве, что упрощает сборку и снижает количество элементов в щите.

Назначение и область применения

Шина PEN земля-ноль 6х9 мм 22/2 используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в электроустановках напряжением до 380 В. Применяется в силовых и осветительных распределительных щитах жилых, общественных и промышленных объектах. Подходит для систем TN-C-S и TN-S, где требуется единая точка соединения N и PE после входа в здание.

Технические характеристики

• Толщина: 6 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Количество контактов: 22 - позволяет подключить до 22 проводников одновременно
• Номинальный ток: 100 А - рассчитана на нагрузки до 100 ампер в постоянном режиме
• Материал: латунь - высокая электропроводность, коррозионная стойкость, долгий срок службы
• Рабочее напряжение: 380 В - соответствует трёхфазным сетям 400 В
• Диапазон сечений проводов: 16 мм2 - оптимальна для медных проводов сечением до 16 мм2
• Диапазон рабочих температур: от -40 C до +50 C - работает в условиях холодных и жарких помещений
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Отделка поверхности: необработанная - сохраняет естественную проводимость, не требует дополнительной подготовки перед установкой
• Цвет: желтый - визуально отличается от фазных шин, соответствует требованиям цветовой маркировки

Совместимость и монтаж

Шина PEN земля-ноль 6х9 мм 22/2 крепится исключительно по краям - через специальные изоляторы, которые позволяют закрепить её либо на DIN-рейке 35 мм, либо прямо на металлическую панель щита. Для монтажа на DIN-рейку используются угловые изоляторы, совместимые с типами 8/2 и 14/2. Монтажная плата не требует сверления - достаточно зафиксировать шину с помощью прилагаемых крепёжных элементов. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы, чтобы предотвратить ослабление контакта и перегрев.

Безопасность и стандарты

Шина выполнена из латуни, соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Номинальный ток 100 А и класс защиты IP20 обеспечивают безопасную работу в закрытых щитах. Цветовая маркировка (жёлтый) соответствует нормам ЕСКД для PEN-проводников. Отсутствие покрытия не влияет на безопасность - латунь сама по себе устойчива к окислению в условиях внутренней установки.

Преимущества

• Объединяет функции N и PE в одной шине - экономит место в щите
• Высокая плотность контактов (22 точки) - подходит для крупных щитов с множеством ответвлений
• Универсальное крепление - можно монтировать как на DIN-рейку, так и на стенку щита
• Долговечность - материал и конструкция обеспечивают 15 лет работы без обслуживания
• Стандартное сечение 16 мм2 - идеально сочетается с наиболее распространёнными кабелями в бытовой и промышленной автоматике

Ограничения применения

• Не предназначен для внешних установок - отсутствует герметизация, не выдерживает воздействие влаги и пыли вне щита
• Не подходит для проводов сечением более 16 мм2 - возможен перегрев и плохой контакт
• Не применяется в системах TT или IT - требует наличия общего PEN-провода после ввода
• Не имеет встроенной защиты от перегрузок - должна использоваться в паре с автоматическими выключателями и УЗО

Примеры использования

• Главный распределительный щит многоэтажного дома - объединение всех PE и N проводов от этажных щитков
• Щит управления конвейера на заводе - подключение защитных проводов от нескольких двигателей
• Аварийное освещение - центральная точка заземления для светильников и резервных цепей
• Системы автоматизации - единая точка подключения нулей для контроллеров, датчиков и исполнительных механизмов

Практические советы

• Перед установкой проверьте соответствие сечения проводов - максимальное 16 мм2. Более толстые провода потребуют другой шины
• Используйте наконечники-гильзы для многожильных проводов - это гарантирует надёжный контакт и предотвращает обрыв жил
• При монтаже на панель щита убедитесь, что поверхность чистая и не имеет краски или изоляции под местами крепления
• Не затягивайте болты слишком сильно - латунь мягче меди, есть риск повреждения резьбы
• Проверяйте доступность контактов - 22 группы требуют свободного места вокруг шины для обслуживания
• Помните: эта шина - часть системы заземления. После монтажа проведите замеры сопротивления контура заземления
