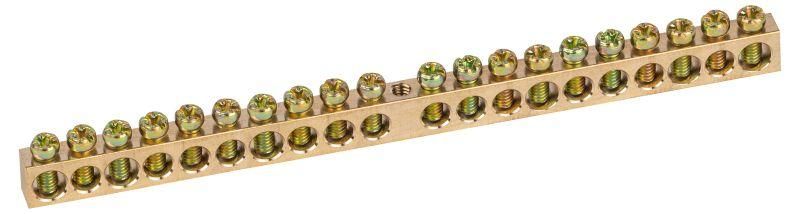

Шина NO-122-19 PEN земля-ноль 6х9мм 20/1 латунная с креплениями по центру | Б0047234 ЭРА

Шина PEN земля-ноль 6х9мм 20/1 латунная с креплениями по центру NO-122-19 от ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Этот тип шины обеспечивает стабильное соединение при высоких нагрузках, снижает хаос в проводке и упрощает будущее обслуживание.

Назначение и область применения

Шина PEN земля-ноль 6х9мм 20/1 латунная с креплениями по центру NO-122-19 используется для сборки нулевого (PEN) и защитного заземления (PE) в распределительных щитах. Подходит для жилых, коммерческих и промышленных объектов, где требуется объединение множества проводников - например, в этажных щитах, щитах автоматики, на производствах с большим количеством оборудования.

Технические характеристики

• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Сечение шины: 6×9 мм - оптимально для тока до 100 А и совместимо с ГОСТ 30853
• Материал: латунь Л56 - высокая электропроводность, коррозионная стойкость, прочность
• Толщина: 9 мм - обеспечивает механическую жесткость и теплоотвод
• Количество точек подключения: 20 - 10 входных и 10 выходных отверстий
• Диаметр отверстий: 6 мм (для входных проводников), 4 мм (для отходящих)
• Поверхность контакта: необработанная - требует правильного затягивания винтов для надёжного контакта
• Способ монтажа: непосредственная установка на DIN-рейку или плоскую поверхность через центральные крепления
• Прижимные винты: оцинкованная сталь, скруглённая головка - предотвращает повреждение жил

Совместимость и монтаж

Шина PEN земля-ноль 6х9мм 20/1 латунная с креплениями по центру NO-122-19 монтируется прямо на стенку щита или на DIN-рейку. Центральное крепление позволяет закрепить её двумя болтами M4 или аналогичными. Для подключения используются провода сечением от 6 до 16 мм2 - входные проводники заходят в отверстия Ø6 мм, отходящие - в Ø4 мм. Убедитесь, что изоляция срезана точно до металла, чтобы избежать плохого контакта. Не используйте инструменты с острыми губками - они могут деформировать латунь.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в электроустановках согласно ПУЭ и ГОСТ 30853. Латунь Л56 - материал, рекомендованный для силовых соединений. Отсутствие покрытия на контактах не является недостатком - при правильном монтаже оксидная плёнка не влияет на проводимость. Каждый винт рассчитан на многократное демонтажное использование без потери качества контакта.

Преимущества

• Высокая теплопроводность латуни снижает риск перегрева при максимальной нагрузке
• 20 точек подключения позволяют собирать сложные схемы без перемычек
• Скруглённые винты защищают жилы проводов от перекусывания
• Централизованное крепление упрощает выравнивание и фиксацию в щите
• Замена шины не требует переделки всей системы - можно заменить на такую же без изменения схемы

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита IP, не рассчитан на влагу и пыль
• Не следует использовать с проводниками меньше 6 мм2 - малые сечения не обеспечивают достаточного контакта в отверстии Ø6 мм
• Не допускается применение медных проводов с алюминиевыми - возможна гальванопара и коррозия
• Не подходит для переменного тока выше 100 А - превышение вызывает нагрев и риск отказа

Примеры использования

• Объединение всех N-проводников от автоматических выключателей в квартирном щите
• Сборка PE-шин в промышленном щите управления насосами
• Подключение защитного заземления к корпусам станков и конвейеров
• Распределение PEN-проводника после главного ввода в домашнем щитке

Практические советы

• Перед монтажом проверьте соответствие сечения провода и диаметра отверстия - слишком толстый провод не войдёт, слишком тонкий будет люфтить
• Затягивайте винты равномерно, без лишнего усилия - латунь мягкая, легко деформируется
• После монтажа сделайте контрольную проверку термокамерой или инфракрасным термометром - температура контактов не должна превышать +55C при нагрузке
• При использовании в старых щитах с ограниченным пространством учтите габариты шины - она занимает около 150 мм по длине
• Для удобства обслуживания пометьте каждую точку подключения этикетками - особенно важно при большом числе отходящих линий
