Шина NO-122-13 PEN земля-ноль 6х9мм 6/1 латунная с креплениями по центру | Б0047227 ЭРА

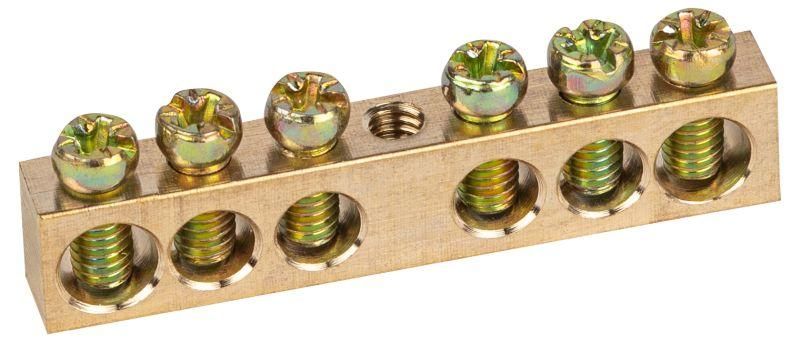

Шина PEN земля-ноль 6х9мм 6/1 латунная с креплениями по центру NO-122-13, ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Благодаря латунной основе и прочным винтовым зажимам, эта шина обеспечивает стабильный контакт даже при высоких нагрузках, а её компактная форма удобна для монтажа в ограниченном пространстве.

Назначение и область применения

Шина PEN земля-ноль 6х9мм 6/1 латунная с креплениями по центру NO-122-13, ЭРА используется для создания единой точки соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитах, щитах автоматики, на производствах с частыми переключениями нагрузки. Подходит для систем TN-C-S и TN-S, где требуется разделение N и PE после ввода.

Технические характеристики

• Сечение подключаемого проводника: 6–16 мм2
• Материал: латунь Л56
• Габариты: 6×9 мм
• Номинальный ток: 100 А
• Количество точек подключения: 6 (3 входа + 3 выхода)
• Диаметр отверстий для входных проводников: 6 мм
• Диаметр отверстий для выходных проводников: 4 мм
• Толщина основания: 9 мм
• Поверхность контакта: необработанная - без покрытия, сохраняет естественную проводимость латуни
• Прижимные винты: оцинкованная сталь, скруглённая головка
• Способ монтажа: непосредственная установка на DIN-рейку или через крепления по центру

Совместимость и монтаж

Шина PEN земля-ноль 6х9мм 6/1 латунная с креплениями по центру NO-122-13, ЭРА монтируется прямо на DIN-рейку или крепится болтами через центральные отверстия. Для подключения используйте провода сечением 6–16 мм2. Входные провода (до 16 мм2) заходят в отверстия Ø6 мм, выходные - до 10 мм2 - в отверстия Ø4 мм. Убедитесь, что изоляция срезана точно до металла, чтобы избежать плохого контакта. Крепление по центру позволяет легко выравнивать шину в щите, особенно при использовании нескольких шин параллельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для сборочных устройств. Латунь Л56 обеспечивает хорошую коррозионную стойкость в условиях нормальной влажности. Прижимные винты с округлой формой предотвращают повреждение жил проводов - снижают риск перегрева и окисления. Шина не предназначена для работы в агрессивных средах (например, химических цехах) или при температуре выше +60 C.

Преимущества

• Высокая проводимость латуни - минимизирует потери энергии и нагрев при токе до 100 А
• Удобная геометрия: три входа и три выхода позволяют организовать чёткую разводку без перемычек
• Стандартные размеры отверстий совместимы с большинством бытовых и промышленных кабелей
• Наличие центральных креплений даёт возможность фиксировать шину вне зависимости от наличия DIN-рейки
• Необработанная поверхность контакта увеличивает срок службы - не требует периодической очистки

Ограничения применения

• Не использовать в помещениях с повышенной влажностью, агрессивными газами или постоянным воздействием соли (морской воздух, химические цеха)
• Запрещено применять для токов выше 100 А - возможен перегрев и деформация
• Не рекомендуется для многожильных проводов сечением более 16 мм2 - не войдут в отверстия
• Не предназначен для прямого подключения к шинам фазы - только для PEN/N/PE
• При монтаже в плотных щитах учтите, что толщина 9 мм занимает больше места, чем типичные шины 3–5 мм

Примеры использования

• Распределительный щит квартиры: объединение всех нулевых проводов от розеток, освещения и бытовой техники
• Щит управления насосной станцией: соединение защитных проводников от трёх двигателей
• Промышленный щит: организация заземления для оборудования с автономными модулями управления
• Обновление старого щита: замена множества перемычек одной шиной для повышения надёжности

Практические советы

• Перед монтажом проверьте соответствие сечения провода отверстию: 6 мм - максимум 16 мм2, 4 мм - до 10 мм2
• Затягивайте винты равномерно - не переусердствуйте, чтобы не повредить резьбу или жилы
• Если в щите мало места, можно установить две шины рядом - они совместимы по шагу крепления
• Для лучшего контакта в местах подключения можно слегка зачистить медные жилы наждаком, но не используйте абразивы на самой шине
• При замене старой шины - обязательно отключите питание и проверьте отсутствие напряжения на всех проводах
• Артикул NO-122-13, ЭРА - один из самых распространённых в России; запасные части и аналоги легко найти
