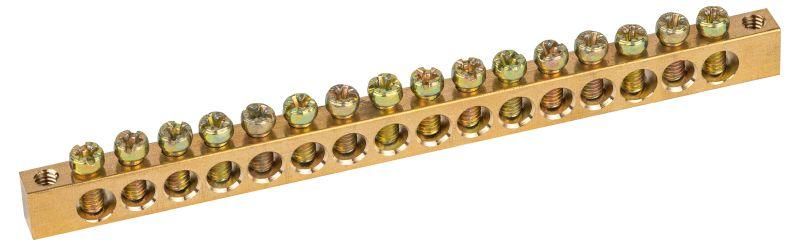

Шина NO-122-07 PEN земля-ноль 6х9мм 16/2 латунная с креплениями по краям | Б0047221 ЭРА

Шина NO-122-07 PEN земля-ноль 6х9 мм 16/2 латунная с креплениями по краям - это надёжный элемент для объединения нулевых и защитных проводников в электрических щитах. Бренд ЭРА предлагает эту модель как решение для безопасного и компактного монтажа в распределительных устройствах, где важна стабильность соединений и удобство сервиса.

Назначение и область применения

Шина NO-122-07 PEN земля-ноль 6х9 мм 16/2 латунная с креплениями по краям предназначена для создания единой точки соединения нулевых (N) и защитных (PE) проводников в электрощитах. Применяется в бытовых, коммерческих и промышленных системах - например, в щитах жилых домов, офисных зданий, на участках с оборудованием типа насосов, конвейеров, автоматических линий. Удобна там, где требуется много точек подключения и важно минимизировать хаос проводов.

Технические характеристики

• Материал: латунь Л56 - высокая проводимость, устойчивость к окислению
• Сечение шины: 6×9 мм
• Номинальный ток: 100 А - выдерживает нагрузки типичных квартирных и промышленных цепей
• Количество точек подключения: 16 - 8 основных и 8 дополнительных
• Диаметр отверстий для входящих проводников: 6 мм - подходят провода до 16 мм2
• Диаметр отверстий для отходящих проводников: 4 мм - для проводов до 6 мм2
• Толщина шины: 9 мм - обеспечивает механическую прочность
• Поверхность контакта: необработанная - требует плотного затягивания винтов для надёжного контакта
• Способ монтажа: непосредственная установка на DIN-рейку или через крепления по краям

Совместимость и монтаж

Шина NO-122-07 PEN земля-ноль 6х9 мм 16/2 латунная с креплениями по краям монтируется прямо на DIN-рейку или крепится болтами к корпусу щита через предустановленные отверстия по бокам. Для подключения используйте гибкие однопроволочные или многожильные провода сечением 6–16 мм2 - они входят в отверстия Ø6 мм. Отходящие провода до 6 мм2 (например, 2,5 мм2) подключаются через меньшие отверстия Ø4 мм. Винты имеют скруглённую головку - не перекусывают жилы даже при переусердствии. Не требуют специальных инструментов: достаточно обычной отвёртки.

Безопасность и стандарты

Изделие выполнено из латуни, соответствующей требованиям к материалам для электротехнических соединений. Номинальный ток 100 А гарантирует работу в рамках норм ГОСТ 32397 и IEC 60947-7. Контактные поверхности не покрыты антикоррозийным слоем - это снижает риск образования плёнки, которая может увеличить переходное сопротивление. Однако требует регулярной проверки затяжки винтов при первом запуске и далее раз в год.

Преимущества

• Уменьшает число перемычек и ответвлений внутри щита - делает схему чище и проще для диагностики
• Латунь Л56 обеспечивает длительный срок службы без потери проводимости
• Крепления по краям позволяют устанавливать шину не только на рейку, но и в любые ниши или рамы
• Раздельные отверстия для входящих и отходящих проводов упрощают организацию цепей
• Скруглённые винты защищают жилы от повреждений - особенно важно при работе с мягкими медными проводниками

Ограничения применения

• Не предназначен для подключения проводов больше 16 мм2 - попытка вставить больший провод может повредить резьбу
• Не имеет изоляционного покрытия - нельзя использовать вне закрытых щитов или в условиях повышенной влажности без защиты
• Не рассчитана на частые демонтажи - многократное откручивание винтов может износить резьбу
• Подходит только для постоянных соединений; не используется в мобильных или вибрационных системах без дополнительной фиксации

Примеры использования

• Объединение всех PE-проводников от розеток в квартире перед выходом на главный контур заземления
• Сборка N-проводников от нескольких автоматов в распределительном щите торгового центра
• Формирование общей нулевой шины в щите управления станком с несколькими двигателями
• Замена старых перемычек между клеммами в модернизированном щите - экономит время и место

Практические советы

• Перед установкой проверьте, чтобы все провода были зачищены на нужную длину - около 8–10 мм
• Затягивайте винты равномерно, без лишнего усилия - латунь мягче стали, её можно деформировать
• Если используются многожильные провода, обязательно примените наконечники (наконечники типа НШВИ)
• При использовании в сыром помещении - дополнительно герметизируйте щит или нанесите тонкий слой контактной смазки на винты
• Для удобства обслуживания пометьте каждую точку подключения этикетками - особенно если шина используется как PEN-объединение
• Артикул б0047221 совпадает с сериями ЭРА - заменяет аналоги других производителей с тем же сечением и количеством точек
