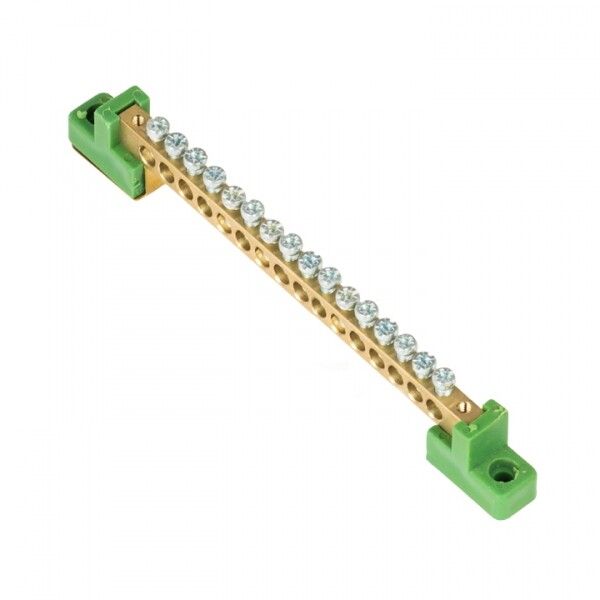

Шина нулевая PE 6х9 16 отвер. латунь с контактной пластиной 2 зел. угловых изолятора PROxima EKF sn0-63-16-2-pe

Шина нулевая PE 6x9 мм 16 отверстий латунь с контактной пластиной 2 зелёных угловых изолятора от EKF серии PROxima - это надёжное решение для организации систем заземления и нулевого провода в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Эта шина используется для соединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Подходит для установки в устройствах распределения электроэнергии - например, в силовых щитах заводов, объектов ЖКХ, торговых центров и других местах с высокими требованиями к безопасности. Применяется в составе НКУ (низковольтных комплектных устройств).

Технические характеристики

• Количество подключений: 16 отверстий
• Материал контактов: латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений подключаемых проводов: 1,5–6 мм2
• Габариты: 6×9 мм (толщина × высота)
• Тип подключения: винтовой
• Количество полюсов: 1
• Степень защиты: IP00 (без внешней защиты - требует установки внутри корпуса)
• Рабочая температура: от –40 C до +105 C
• Цвет изоляторов: зелёный
• Способ монтажа: крепление через винты на DIN-рейку или поверхность

Совместимость и монтаж

Шина крепится на изоляторы, которые обеспечивают гальваническую развязку от металлического корпуса. Для монтажа используются винты, входящие в комплект. Диаметр отверстий рассчитан под стандартные винты M4–M5. Установка возможна на DIN-рейку с помощью специальных кронштейнов (не входят в комплект). Каждый винт имеет круглое основание - это исключает пережим и повреждение жилы при затяжке. Максимальное сечение провода - 6 мм2; меньшие сечения (1,5 мм2) также фиксируются надёжно благодаря оптимизированному зажиму.

Безопасность и стандарты

Изоляторы изготовлены из самозагасающего пластика - материал не поддерживает горение, что соответствует требованиям пожарной безопасности. Латунь с оцинкованным покрытием обеспечивает устойчивость к коррозии даже в условиях повышенной влажности. Шина соответствует нормам для использования в промышленных сетях переменного тока до 400 В. Отсутствие степени защиты IP означает, что применение допускается только внутри закрытых щитов.

Преимущества

• Оцинкованное покрытие контактов позволяет безопасно подключать как медные, так и алюминиевые проводники без риска гальванической коррозии
• Круглое основание винта защищает жилу от механического повреждения при затяжке
• Высокая теплостойкость материала (до +105 C) гарантирует работу в экстремальных условиях
• Два зелёных угловых изолятора обеспечивают удобную ориентацию и визуальное отличие от фазных шин
• Одинаковая толщина и форма всех 16 точек подключения обеспечивают равномерное распределение тока

Ограничения применения

• Не предназначен для открытой установки - требуется герметичный корпус (IP00 не защищает от пыли и влаги)
• Подходит только для проводов сечением 1,5–6 мм2; более толстые жилы не войдут
• Не рекомендуется использовать вне помещений или в агрессивных средах (например, химических производствах) без дополнительной защиты
• Не является заменой автономному заземляющему контуру - служит лишь для распределения PEN/PE внутри щита

Примеры использования

• Распределительный щит промышленного станка с несколькими двигателями
• Щит освещения в торговом комплексе
• Центральный щит управления конвейерной линией
• Аварийное питание в больницах или серверных помещениях

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте жилы больше 6 мм2, чтобы избежать плохого контакта
• Затягивайте винты усилием 0,8–1,2 Нм - переусиливать нельзя, это повредит резьбу и изоляцию
• При подключении алюминиевых проводов используйте антиоксидантную пасту для долговечности контакта
• Обязательно крепите шину на изоляторы - прямой контакт с металлом корпуса недопустим
• При сборке щита выделяйте место под эту шину заранее - её габариты 6×9 мм позволяют размещать несколько таких шин рядом, если необходимо увеличить количество точек
