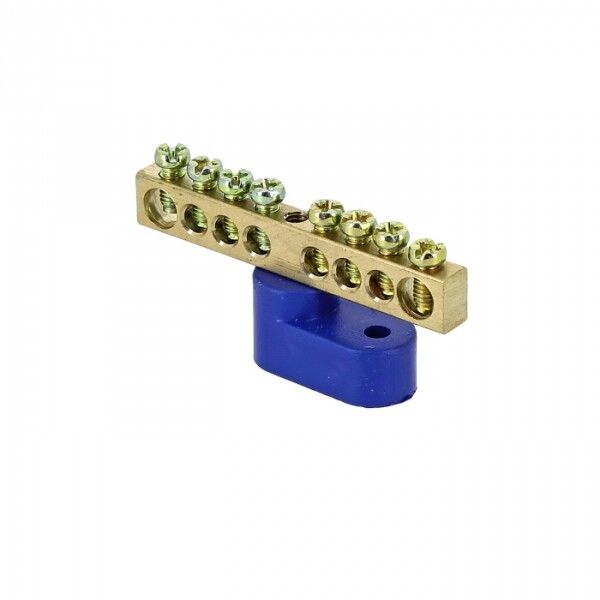

Шина нулевая N 6х9 8 отвер. латунь син. угловой изолятор PROxima EKF sn0-63-08-1

Шина нулевая 63.08 (6х9 мм) 8 отверстий латунь синий угловой изолятор от бренда EKF - это компактная и надёжная шина для соединения нулевых и заземляющих проводников в распределительных щитах. Артикул sn0-63-08-1 подходит для промышленного оборудования и систем автоматизации, где важны прочность, стабильность контакта и экономичность.

Назначение и область применения

Шина нулевая 63.08 используется для объединения нескольких нулевых (N) и заземляющих (PE) проводников в одном месте. Применяется в распределительных щитах промышленного оборудования, станках, конвейерах, системах управления и других установках, требующих централизованного подключения нуля и заземления. Подходит для сборки щитов по нормам IEC 60309-1.

Технические характеристики

• Количество подключений: 8 винтовых отверстий
• Материал контактной части: латунь
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводов: 1,5–10 мм2
• Габариты: 6×9 мм
• Степень защиты: IP00 - без защиты от внешних воздействий, требуется установка внутри корпуса
• Рабочая температура: от –40 C до +105 C
• Цвет изолятора: синий
• Способ монтажа: крепление через винты на DIN-рейку или поверхность
• Количество полюсов: 1 (однополюсная шина)
• Нормативный документ: IEC 60309-1 (1999)

Совместимость и монтаж

Шина нулевая 63.08 крепится на DIN-рейку с помощью винтового крепления. Для монтажа используйте стандартные винты M4–M5. Диаметр отверстий рассчитан под провода сечением 1,5–10 мм2 - не используйте провода меньше 1,5 мм2, так как они плохо фиксируются; больше 10 мм2 - не поместятся. Угловой изолятор позволяет удобно размещать шину в углах щита, экономя место. Обязательно проверьте совпадение шага крепления с конструкцией вашего щита.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309-1, который регламентирует требования к электроустановкам и соединительным устройствам. Латунная основа обеспечивает высокую электропроводность и устойчивость к окислению. Однако степень защиты IP00 означает, что шина не защищена от пыли, влаги и случайного прикосновения - её нельзя использовать вне закрытого корпуса.

Преимущества

• Высокая механическая прочность благодаря латунной основе
• Экономия до 50% по сравнению с аналогами европейских брендов
• Надёжное винтовое соединение - минимизирован риск ослабления контакта
• Угловой изолятор снижает риск замыкания на металлический корпус
• Совместима с большинством промышленных щитов и стандартными клеммами

Ограничения применения

• Не применяется в открытой среде - IP00 не допускает воздействия воды, пыли, грязи
• Не предназначен для подключения проводов более 10 мм2 - возможен перегрев и плохой контакт
• Не рекомендуется для частых демонтажей - многократное затягивание винтов может повредить резьбу
• Не является автономным элементом - обязательно нуждается в установке внутрь щита или корпуса

Примеры использования

• Подключение нулевых проводников в щите управления насосной станцией
• Объединение заземляющих жил в распределительном щите на производстве
• Центральное соединение N-проводников в системе автоматизации конвейера
• Формирование шины PE в щитах с несколькими потребителями переменного тока

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - это равномерно распределит нагрузку
• Затягивайте винты усилием 0,5–0,7 Нм - слишком слабо - плохой контакт, слишком сильно - можно срезать резьбу
• Используйте медные наконечники (например, НШВИ) для гибких проводов - это повысит долговечность соединения
• При установке в щит с металлическим корпусом убедитесь, что изолятор плотно прилегает - иначе есть риск пробоя
• Артикул sn0-63-08-1 легко заменяем - он совместим с другими изделиями серии PROxima от EKF
