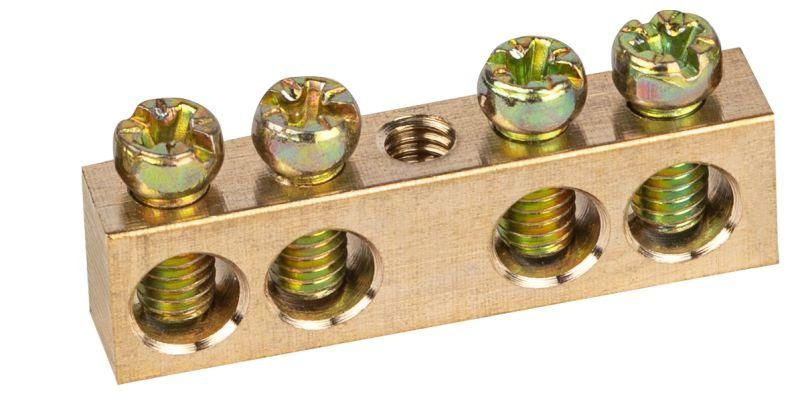

Шина NO-122-12 PEN земля-ноль 6х9мм 4/1 латунная с креплениями по центру | Б0047226 ЭРА

Шина NO-122-12 PEN земля-ноль 6х9 мм 4/1 латунная с креплениями по центру - это надёжный элемент для объединения нулевых и защитных проводников в электрических щитах. Бренд ЭРА предлагает эту модель с латунными контактами и четырьмя точками подключения, подходящую для систем TN-C-S и TN-S. Артикул б0047226 обеспечивает совместимость с типовыми распределительными устройствами.

Назначение и область применения

Шина NO-122-12 PEN земля-ноль 6х9 мм 4/1 латунная с креплениями по центру используется для создания единой точки соединения нулевых (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, коммерческих и промышленных объектах, где требуется организованное подключение множества кабелей - например, в этажных щитках, щитах автоматики, на производствах с частыми операциями запуска/останова оборудования.

Технические характеристики

• Материал: латунь Л56 - высокая проводимость, устойчивость к окислению и механическая прочность
• Сечение шины: 6×9 мм - обеспечивает пропускную способность до 100 А
• Номинальный ток: 100 А - рассчитана на длительную работу при максимальной нагрузке
• Количество соединений: 4 - три отверстия под отходящие провода (диаметром 4 мм) и одно под ввод (диаметром 6 мм)
• Толщина: 9 мм - достаточна для жесткости и снижения нагрева при токах до предела
• Поверхность контакта: необработанная - требует правильного затягивания винтов для надёжного контакта
• Способ монтажа: непосредственная установка - крепится болтами прямо на DIN-рейку или стенку щита
• Сечение подключаемого проводника: 6–16 мм2 - совместима с медными и алюминиевыми жилами в этом диапазоне

Совместимость и монтаж

Шина NO-122-12 PEN земля-ноль 6х9 мм 4/1 латунная с креплениями по центру монтируется на DIN-рейку через центральные отверстия. Для фиксации используются стандартные саморезы M4–M5. Подключение проводов осуществляется винтовыми зажимами: один крупный (6 мм) - для вводного кабеля, три меньших (4 мм) - для отходящих. Убедитесь, что зачищенная жила не выступает за пределы зажима - это предотвращает замыкание между соседними контактами. Не используйте силовые инструменты при затяжке - достаточно момента, обеспечивающего плотный контакт без деформации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шинного оборудования. Контактные части выполнены из латуни, не содержащей свинца, что делает её безопасной для эксплуатации в помещениях с людьми. Прижимные винты из оцинкованной стали защищены от коррозии, а их скруглённая форма исключает повреждение изоляции проводов. Шина не предназначена для работы в условиях постоянного воздействия открытого пламени или химически активных сред.

Преимущества

• Уменьшает число одиночных соединений в щите - проще проверять, ремонтировать и модифицировать схему
• Латунная основа обеспечивает стабильный контакт даже при колебаниях температуры
• Централизованное крепление упрощает сборку и компактное размещение внутри щита
• Зажимы с округлой поверхностью снижают риск повреждения многожильных проводов
• Высокий номинальный ток (100 А) позволяет использовать шину в мощных распределительных системах

Ограничения применения

• Не рекомендуется для подключения алюминиевых проводников сечением более 10 мм2 - возможен эффект “ползучести” металла
• Не предназначен для внешней установки - отсутствует защита от влаги и пыли (IP-класс не указан)
• Не следует применять в цепях переменного тока выше 500 В - изделие рассчитано на бытовые и промышленные сети до 400 В
• Не допускается использование с проводниками, имеющими повреждённую изоляцию или оголённые участки вне зажима

Примеры использования

• Подключение всех PE-проводников от розеток в квартире к одной точке перед выходом в этажный щит
• Объединение N-проводников от группы освещения и бытовой техники в распределительном щите дома
• Формирование нулевой шины в щите управления насосной станцией или конвейерной линией
• Работа в качестве базовой шины для системы заземления в офисных зданиях с несколькими контурами

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 6–16 мм2; слишком тонкий провод может выпасть из зажима, слишком толстый - не войдёт
• Используйте калиброванный ключ для затяжки винтов - переусердствовать нельзя, чтобы не сорвать резьбу
• После монтажа сделайте контрольную проверку: потяните каждый провод слегка - он не должен двигаться
• При использовании в сырых помещениях (например, подвале) дополнительно изолируйте шину термоусадкой или поместите в герметичный корпус
• Артикул б0047226 совпадает с другими продуктами ЭРА - при закупке партии уточняйте наличие именно этой модели, так как есть аналоги с другим числом отверстий
