Шина NO-122-15 PEN земля-ноль 6х9мм 10/1 латунная с креплениями по центру | Б0047229 ЭРА

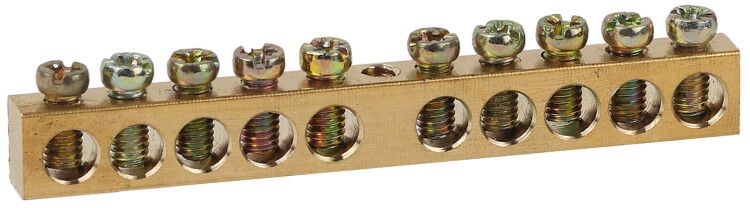

Шина PEN земля-ноль 6х9мм 10/1 латунная с креплениями по центру NO-122-15 от бренда ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Её латунная конструкция с центральными креплениями обеспечивает прочное соединение даже при высоких нагрузках, а компактный дизайн экономит место внутри распределительного устройства.

Назначение и область применения

Шина PEN земля-ноль 6х9мм 10/1 латунная с креплениями по центру NO-122-15 используется для создания единой точки соединения нулевых (N) и защитных (PE) проводников в электрощитах. Применяется в бытовых, коммерческих и промышленных распределительных устройствах - например, в этажных щитах, щитах автоматики, на станках и конвейерах. Подходит для систем TN-C-S и TN-S, где требуется разделение или объединение N и PE-проводников.

Технические характеристики

• Тип: Шина PEN (заземление + ноль)
• Количество контактов: 6
• Номинальный ток: 100 А
• Материал: Латунь Л56
• Сечение шины: 6×9 мм
• Толщина: 9 мм
• Диапазон сечений подключаемых проводников: 0,5–16 мм2
• Сечение для подключения: 6–16 мм2 (основной диапазон)
• Диаметр отверстий для входящих проводников: 6 мм
• Диаметр отверстий для отходящих проводников: 4 мм
• Поверхность контактов: Необработанная (не покрыта никелем или оловом)
• Способ монтажа: Непосредственная установка на DIN-рейку или жесткую поверхность через центральные крепления
• Просвет от задней панели: 0 мм (шина плотно прилегает к стенке щита)
• Прижимные винты: Оцинкованная сталь, скруглённая головка

Совместимость и монтаж

Шина PEN земля-ноль 6х9мм 10/1 латунная с креплениями по центру NO-122-15 монтируется непосредственно на плоскую поверхность - например, на металлический корпус щита или DIN-рейку с использованием дополнительных крепёжных элементов. Центральное расположение креплений позволяет равномерно распределить нагрузку и избежать деформации. Для монтажа используйте винты M4–M5. Учитывайте, что просвет от задней панели составляет 0 мм - значит, шина не требует зазора между собой и стенкой щита, но и не допускает установки на изоляционную подложку. Каждый контакт рассчитан на один проводник; многожильные провода рекомендуется обжимать наконечниками.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин заземления и нуля. Латунь Л56 обеспечивает хорошую электропроводность и коррозионную стойкость в условиях нормальной влажности. Прижимные винты с округлой формой предотвращают повреждение изоляции и жил проводов. Однако шина не имеет сертификата IP - её следует использовать только во внутренних закрытых щитах, защищённых от попадания влаги и пыли.

Преимущества

• Высокая проводимость латуни гарантирует минимальные потери энергии и стабильность соединения при длительной работе на максимальном токе 100 А.
• Централизованное крепление упрощает выравнивание и фиксацию шины в щите, особенно при ограниченном пространстве.
• Раздельные диаметры отверстий (6 мм для входа, 4 мм для выхода) позволяют грамотно организовать распределение: крупные провода - на вход, более тонкие - на отводы.
• Скруглённые винты снижают риск повреждения многожильных проводов при затяжке.
• Уменьшение числа отдельных ответвлений снижает вероятность плохого контакта и упрощает диагностику.

Ограничения применения

• Не предназначен для работы вне закрытых электрощитов - отсутствие защиты IP делает его чувствительным к влаге и пыли.
• Не совместим с проводниками сечением менее 0,5 мм2 - слишком тонкие жилы не будут надёжно зажаты.
• Запрещено использовать для подключения силовых фазных проводов выше 100 А - возможен перегрев и оплавление.
• Не рекомендуется применять в средах с повышенной химической активностью (например, вагонах, химических цехах) - латунь может окисляться.
• Плотное прилегание (просвет 0 мм) исключает использование с теплоизолирующими прокладками - это может вызвать перегрев при больших токах.

Примеры использования

• Объединение всех нулевых проводов от розеток и освещения в квартирном щите.
• Подключение защитных заземляющих проводников от оборудования в промышленном щите управления.
• Формирование общей шины PEN в системе TN-C-S после вводного автомата.
• Распределение отходящих цепей от одного основного нулевого провода в щитах конвейерных линий.

Практические советы

• Перед монтажом проверьте соответствие сечения провода и диаметра отверстия: для входа - 6 мм (до 16 мм2), для выхода - 4 мм (до 10 мм2).
• Используйте наконечники типа НШВИ для многожильных проводов - это повысит надёжность контакта и продлит срок службы.
• Затягивайте винты моментом 0,8–1,2 Нм - переусиливать нельзя, чтобы не повредить резьбу или провод.
• При установке нескольких шин рядом соблюдайте минимум 10 мм зазора между ними для лучшего охлаждения.
• Проверяйте температуру контактов через 1–2 часа после первого включения - нагрев выше 55 C указывает на плохой контакт или перегрузку.
• Шина NO-122-15 от ЭРА совместима с большинством стандартных DIN-реек и корпусами щитов, но перед заказом убедитесь, что ваша модель щита позволяет смонтировать её с центральным креплением.
