Шина NO-122-17 PEN земля-ноль 6х9мм 14/1 латунная с креплениями по центру | Б0047231 ЭРА

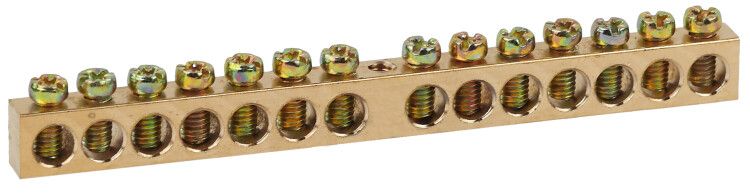

Шина NO-122-17 PEN земля-ноль 6х9мм 14/1 латунная с креплениями по центру - это надёжный компонент для сборки нулевых и защитных контуров в электрических щитах. Бренд ЭРА предлагает эту модель как универсальное решение для соединения множества проводников с высокой степенью механической прочности и стабильным электрическим контактом.

Назначение и область применения

Шина NO-122-17 PEN земля-ноль 6х9мм 14/1 латунная с креплениями по центру используется для объединения нулевых (N) и защитных заземляющих (PE) проводников в распределительных щитах. Подходит для жилых, коммерческих и промышленных объектов. Применяется в системах TN-C-S и TN-S, где требуется единая точка подключения нескольких проводов. Особенно эффективна там, где важно минимизировать число ответвлений и повысить удобство обслуживания.

Технические характеристики

• Материал: латунь Л56 - обеспечивает хорошую электропроводность и коррозионную стойкость.
• Сечение: 6×9 мм - оптимально для тока до 100 А.
• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева.
• Количество соединений: 14 - 7 отверстий для входящих и 7 для отходящих проводников.
• Сечение подключаемых проводников: 6–16 мм2 - совместима с медными проводами этого диапазона.
• Диаметр отверстий:
  • Для входящих проводов: 6 мм
  • Для отходящих проводов: 4 мм
• Толщина: 9 мм - гарантирует жёсткость и устойчивость к деформациям.
• Поверхность контакта: необработанная - требует плотного затягивания винтов для надёжного контакта.
• Просвет от задней панели: 0 мм - монтируется прямо на металлическую стенку щита без зазора.
• Способ монтажа: непосредственная установка - крепится через центральные отверстия на DIN-рейку или корпус щита.

Совместимость и монтаж

Шина NO-122-17 PEN земля-ноль 6х9мм 14/1 латунная с креплениями по центру устанавливается напрямую на металлический корпус щита или DIN-рейку. Для фиксации используются два центральных крепёжных отверстия - они позволяют закрепить изделие болтами M4 или M5. Учитывайте, что просвет между шиной и поверхностью равен нулю - она должна находиться вплотную к металлу для обеспечения надёжного заземления. При подключении используйте гибкие многожильные или одножильные провода сечением 6–16 мм2. Винты имеют скруглённую головку - не допускается использование плоских шайб, которые могут повредить контактную поверхность.

Безопасность и стандарты

Изделие соответствует требованиям к качеству материалов и электробезопасности, применяемым в России для внутренних электроустановок. Хотя явного указания на ГОСТ или IEC нет, материал латунь Л56 и номинальный ток 100 А обеспечивают соответствие практикам, принятым в соответствии с ПУЭ. Контактные части выполнены так, чтобы исключить перекусывание проводов - это снижает риск возникновения нагрева и замыканий.

Преимущества

• Высокая теплопроводность латуни предотвращает перегрев даже при максимальном токе.
• Чёткая разница в диаметре отверстий (6 мм и 4 мм) позволяет легко отличать входящие и выходящие цепи при монтаже и диагностике.
• Централизованное крепление уменьшает риск вибрационного ослабления контактов.
• Отсутствие покрытия на контактной поверхности обеспечивает минимальное переходное сопротивление при правильной затяжке.
• 14 точек подключения позволяют собирать сложные схемы без дополнительных перемычек.

Ограничения применения

• Не предназначена для работы в условиях постоянной влаги или открытых площадках - не имеет защиты IP.
• Не рекомендуется использовать для подключения алюминиевых проводов - латунь плохо сочетается с алюминием из-за электрохимической коррозии.
• Запрещено применять с проводами меньше 6 мм2 - меньшие сечения не будут надёжно зафиксированы в отверстиях 4–6 мм.
• Не следует монтировать на неметаллические поверхности - потеря заземляющего контакта возможна при отсутствии прямого контакта с корпусом щита.

Примеры использования

• Подключение всех PE-проводников от автоматических выключателей в квартирном щите.
• Объединение N-проводников от группы розеток в офисном распределительном щите.
• Сборка нулевой шины в промышленном щите управления станком с несколькими потребителями.
• Решение для модульных щитов, где необходимо сохранить порядок и доступность каждого провода.

Практические советы

• Перед монтажом проверьте, что корпус щита хорошо заземлён - шина работает только как проводник, а не как источник заземления.
• Затягивайте винты моментом 0,8–1,2 Нм - недостаточная затяжка вызывает нагрев, избыточная - повреждает резьбу.
• Используйте метки или бирки для разделения входящих и отходящих проводов - это ускоряет диагностику.
• При использовании в щитах с частыми операциями открывания/закрывания дверей, убедитесь, что шина NO-122-17 PEN земля-ноль 6х9мм 14/1 латунная с креплениями по центру не перегнута и не испытывает механического напряжения.
• Для больших проектов можно комбинировать несколько таких шин параллельно - главное, чтобы все были надёжно связаны между собой.
