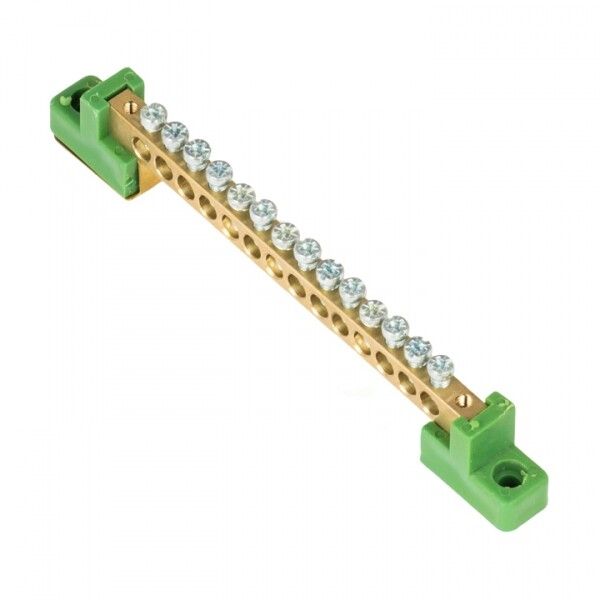

Шина нулевая PE 6х9 14 отвер. латунь с контактной пластиной 2 зел. угловых изолятора PROxima EKF sn0-63-14-2-pe

Шина нулевая PE 6x9 мм 14 отверстий латунь с контактной пластиной 2 зелёных угловых изолятора PROxima от EKF предназначена для надёжного соединения нулевых и защитных заземляющих проводников в распределительных щитах. Эта модель обеспечивает стабильный контакт при высоких нагрузках и подходит для промышленных систем с требованием к безопасности и долговечности.

Назначение и область применения

Шина нулевая PE используется для объединения нескольких защитных заземляющих проводников (PE) в одном месте — это необходимо для соблюдения требований ПУЭ и обеспечения безопасного отвода тока утечки. Также может применяться как шина N, если система TN-S или TN-C-S предусматривает отдельную нулевую шину. Подходит для установки в щитах автоматики, силовых панелях, станциях управления, конвейерных линиях и других объектах промышленной автоматизации.

Технические характеристики

• Количество точек подключения: 14 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал корпуса: латунь с оцинкованным покрытием
• Сечение подключаемых проводов: 1,5–6 мм²
• Габариты: 6×9 мм (толщина × ширина)
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 (без внешней защиты — требуется установка внутри щита)
• Рабочая температура: от –40 °C до +105 °C
• Изоляторы: два зелёных угловых, из самозатухающего пластика
• Цвет: зелёный (соответствует цветовой маркировке PE)

Совместимость и монтаж

Шина нулевая PE 6x9 мм 14 отверстий латунь с контактной пластиной 2 зелёных угловых изолятора PROxima монтируется на DIN-рейку через комплектные изоляторы. Для фиксации используются винты, которые входят в состав изделия. Установка возможна в любых металлических или пластиковых щитах с достаточным свободным местом. Каждый винт имеет круглое основание — это исключает перегиб и повреждение жилы при затяжке. Максимальное сечение провода — 6 мм²; меньшие сечения (1,5 мм²) также надёжно зажимаются благодаря гибкости контактов. Присоединение допускается как для медных, так и для алюминиевых проводников за счёт оцинкованного покрытия поверхности.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности, принятым для оборудования класса НКУ. Изоляторы изготовлены из материала, не поддерживающего горение, что снижает риск распространения пламени при аварии. Отсутствие степени защиты IP (IP00) означает, что шина должна использоваться только во внутренних частях закрытых щитов — открытая установка недопустима. Все элементы, включая винты и контактную группу, выполнены из антикоррозийных материалов, обеспечивающих длительную работу даже в условиях повышенной влажности.

Преимущества

• Оцинкованная латунь обеспечивает совместимость с медными и алюминиевыми проводниками без риска электрохимической коррозии
• Круглое основание винта предотвращает механическое повреждение жилы при затяжке
• Два зелёных угловых изолятора обеспечивают надёжную изоляцию от корпуса щита и удобство сборки
• Высокая теплостойкость (до +105 °C) позволяет использовать в нагреваемых средах
• Универсальность: одинаково хорошо работает в малых щитах и крупных распределительных устройствах

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP00 требует обязательного помещения в закрытый щит
• Подходит только для проводов сечением 1,5–6 мм²; более толстые жилы (например, 10 мм²) не войдут в зажим
• Не рекомендуется для циклических нагрузок выше 100 А — постоянная работа близко к предельному значению сокращает срок службы
• Не является комбинированной шиной N+PE — для объединённых систем требуется другая модель

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на заводах и складах
• Автоматические линии с ЧПУ и сервоприводами
• Системы освещения и вентиляции в промышленных зонах
• Аварийные системы питания (UPS) с выделенной заземляющей шиной

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение в диапазоне 1,5–6 мм² — использование больших жил приведёт к плохому контакту
• Затягивайте винты равномерно, без усилия — переусилие может деформировать латунный контакт
• При подключении алюминиевых проводов используйте специальные смазки против оксидации (по ГОСТ 18312)
• Обязательно убедитесь, что шина установлена на изоляторы — прямой контакт с металлическим корпусом запрещён
• Для удобства обслуживания располагайте шину рядом с входными клеммами — это уменьшает длину перемычек и снижает потери
• Шина PROxima от EKF совместима с другими изделиями серии — можно легко заменить или расширить систему без переделки
