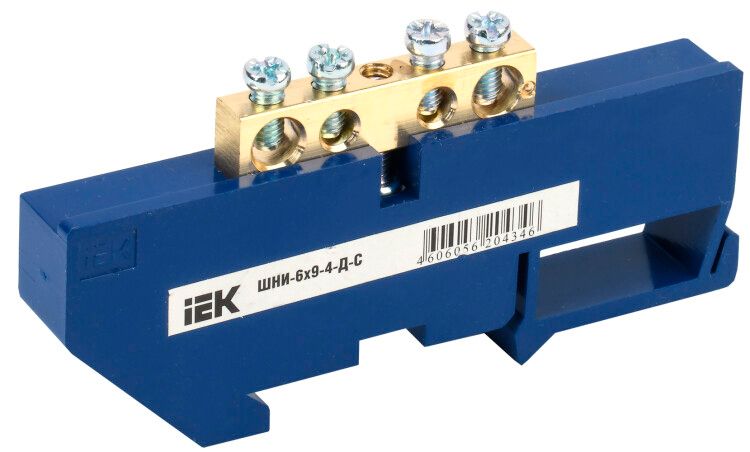

Шина нулевая ШНИ-6х9-4-Д-С, 100А, 380В, 16мм² IEK YNN10-69-4D-K07

Шина нулевая на DIN-изоляторе ШНИ-6х9-4-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает устойчивый контакт при токах до 100 А и рассчитана на длительную эксплуатацию в условиях промышленной автоматизации.

Назначение и область применения

Шина нулевая на DIN-изоляторе ШНИ-6х9-4-Д-С используется для сборки нулевых и защитных заземляющих шин в электрощитах. Применяется в системах TN-S и TN-C-S для подключения проводов N и PE. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах - например, в щитах управления станков, конвейеров, освещения и HVAC-систем.

Технические характеристики

• Количество контактов: 4
• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Сечение провода: 16 мм2 (максимальное допустимое)
• Материал: латунь - обеспечивает высокую электропроводность и коррозионную стойкость
• Цвет: синий - соответствует цветовой маркировке нулевого проводника
• Диапазон рабочих температур: от -40 C до +50 C - позволяет использовать в холодных и жарких помещениях
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Поверхность: необработанная - требует осторожности при монтаже, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина ШНИ-6х9-4-Д-С крепится на стандартную 35 мм DIN-рейку. Монтаж осуществляется через центральный или боковые изоляторы - в зависимости от типа исполнения. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Убедитесь, что посадочный диаметр клемм совпадает с сечением провода (до 16 мм2). Не применяйте силу при затяжке - перегрузка может деформировать латунные контакты.

Безопасность и стандарты

Шина ШНИ-6х9-4-Д-С выполнена в соответствии с требованиями к изолированным элементам распределительных устройств. Напряжение 380 В и ток 100 А соответствуют нормам для сетей 380/220 В. Отсутствие специальной защиты IP не предполагает использование в открытых или влажных средах без дополнительной защиты корпуса щита.

Преимущества

• Высокая проводимость благодаря материалу - латуни
• Удобный монтаж на DIN-рейку - совместима с большинством типовых щитов
• Чёткая цветовая маркировка (синий) снижает риск ошибок при подключении
• Длительный срок службы - 15 лет - за счёт прочной конструкции и качественного материала

Ограничения применения

• Не предназначен для работы вне закрытых щитов - отсутствует степень защиты IP
• Не подходит для проводов сечением более 16 мм2 - возможна потеря контакта или перегрев
• Не рекомендуется для постоянного воздействия агрессивных химикатов или повышенной влажности без герметичной оболочки щита
• Необъедённая поверхность требует бережного обращения - царапины могут снизить контактное давление

Примеры использования

• Подключение нулевых проводов в этажном распределительном щите ЖКХ
• Сборка шины PE в щите управления насосной станцией
• Общая нулевая шина в пульте управления конвейерной линией
• Заземляющая шина в распределительном пункте торгового центра

Практические советы

• Перед установкой проверьте соответствие сечения проводов - максимум 16 мм2. Большие провода потребуют другой модели.
• Всегда используйте наконечники-гильзы для многожильных проводов - это исключит ослабление контакта со временем.
• При монтаже на DIN-рейку убедитесь, что фиксация плотная - слабое крепление вызывает нагрев и искрение.
• Не смешивайте эту шину с другими моделями IEK без учёта геометрии крепления - изоляторы могут не совпасть.
• Проверяйте целостность контактов после первого включения - латунь мягче меди, и перегрузка может вызвать деформацию.
