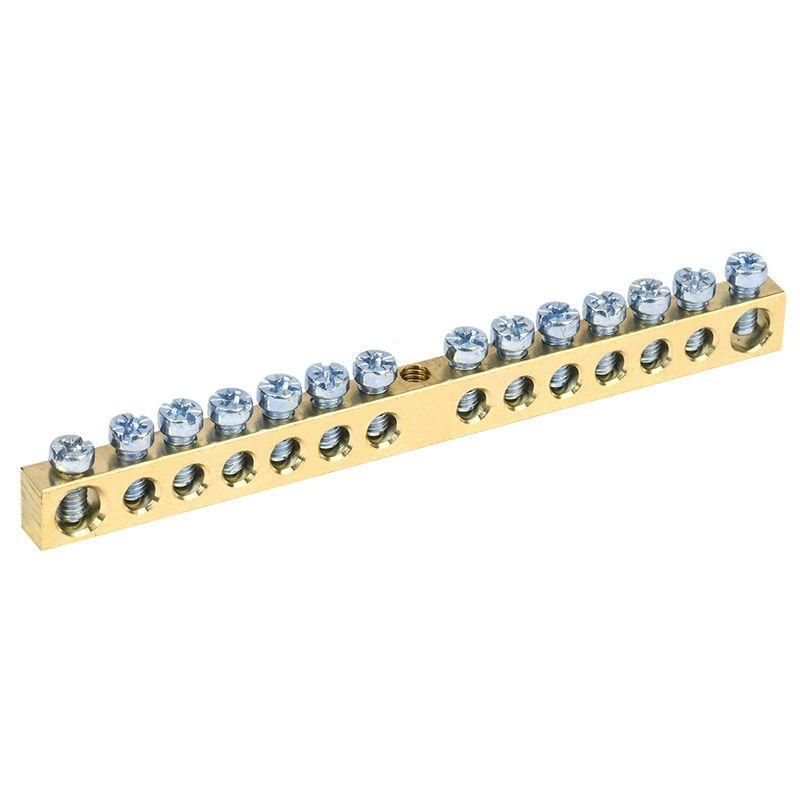

Шина PEN ''земля-ноль'' 6х9 мм 14х1 (14 группхкрепеж по центру), REXANT - 11-2361 MEET

Шина PEN "земля-ноль" 6х9 мм 14/1 (14 групп/крепеж по центру) от Rexant (арт. 11-2361) - это компактная и надежная шина для объединения нулевых, защитных и фазных проводников в распределительных щитах. Подходит для монтажа на DIN-рейку и используется там, где требуется единая точка подключения нескольких проводов.

Назначение и область применения

Шина PEN "земля-ноль" 11-2361 применяется для создания единой точки соединения нулевого рабочего (N) и защитного (PE) проводников - то есть для реализации системы TN-C-S или TN-C. Устанавливается в промышленных и коммерческих электрощитах, где необходимо подключить до 14 проводников одинакового сечения. Часто встречается в системах управления оборудованием, на станках, конвейерах, в распределительных пунктах зданий.

Технические характеристики

• Количество контактов: 14 - позволяет подключить до 14 проводников
• Сечение подключаемых проводников: 10 мм2 - оптимально для медных жил этого размера
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер при правильном монтаже
• Размеры: 6×9 мм - компактная форма для плотной укладки в щите
• Материал: латунь с содержанием меди ≥58% - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: крепление на DIN-рейку с Ω-профилем - совместима со стандартными рейками 35 мм
• Центральное крепление - шина фиксируется одним болтом посередине, что удобно при ограниченном пространстве
• Максимальная относительная влажность: 90% - не рекомендуется для помещений с постоянным конденсатом или прямым воздействием воды

Совместимость и монтаж

Шина Rexant 11-2361 устанавливается исключительно на стандартную DIN-рейку типа C (Ω-профиль). Для монтажа достаточно защелкнуть её на рейку и закрутить центральный крепёжный винт. Все 14 клемм доступны сверху - провода вставляются вертикально, затягиваются отверткой. Винты имеют скруглённую контактную поверхность - это снижает риск повреждения жилы при перетяге. Не требует дополнительных изолирующих элементов, так как работает напрямую на токоведущей шине или металлическом корпусе.

Безопасность и стандарты

Изделие соответствует требованиям к качеству материалов и электробезопасности, применяемым в промышленных электроустановках. Хотя явного указания на соответствие ГОСТ или IEC нет, материал и конструкция соответствуют практикам, принятым в Европе и России для аналогичных решений. Наличие латуни с высоким содержанием меди и скруглённых винтов снижает риск нагрева и возгорания при длительной нагрузке.

Преимущества

• Высокая надёжность соединения благодаря латунному основанию и качественным винтам
• Централизованное крепление - экономит место в щите и упрощает установку
• Удобство обслуживания - все клеммы легко доступны, можно проверить и заменить провод без демонтажа всей шины
• Стабильная проводимость - латунь с 58% меди минимизирует потери энергии и нагрев
• Не требует дополнительных изоляционных колец - снижает стоимость сборки

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности выше 90% - возможна коррозия
• Подходит только для проводников сечением 10 мм2 - нельзя использовать с жилами меньше или больше
• Не имеет собственного изолирующего корпуса - должен монтироваться только на заземлённую шину или металлический корпус щита
• Не рассчитана на частые подключения/отключения - винты не предназначены для многократного демонтажа
• Не подходит для установки в открытых помещениях или на улице - отсутствует защита IP

Примеры использования

• Объединение всех PE/N проводов в распределительном щите торгового центра
• Подключение защитных проводников от трёхфазных двигателей на производственной линии
• Создание общей точки зануления в автоматическом щите насосной станции
• Замена старой перемычки между несколькими клеммами в старом щите - вместо “скруток” и изоленты

Практические советы

• Перед монтажом убедитесь, что DIN-рейка надёжно закреплена - шина должна держаться без люфта
• Затягивайте винты усилием 0,5–0,7 Нм - слишком слабо - плохой контакт; слишком сильно - срежете жилу
• Используйте только медные провода сечением 10 мм2 - алюминий или другие сечения не подходят
• Проверьте, чтобы шина была установлена на заземлённую часть щита - иначе система защиты будет некорректной
• При использовании в щитах с большим числом шин - следите, чтобы они не перегревались друг от друга - обеспечьте минимальный зазор 10 мм между соседними шинами
