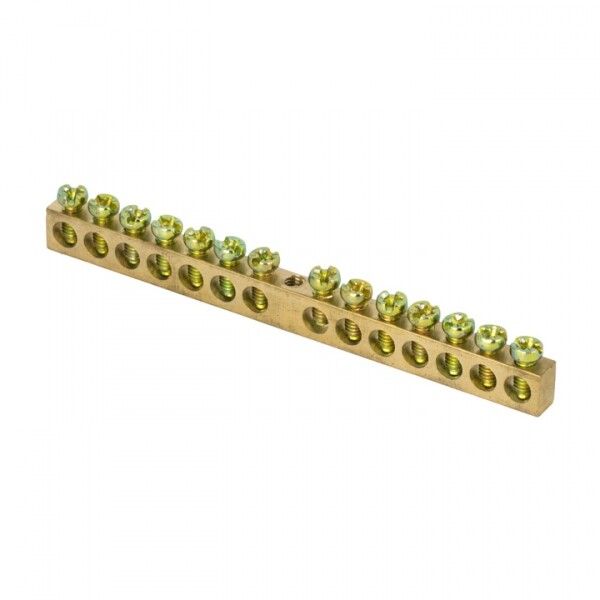

Шина нулевая 6х9мм 14 отверстий крепеж по центру латунь - sn0-63-14-r EKF

Шина PEN ноль-земля 6х9 мм 14 отверстий латунь крепеж по центру от EKF серии PROxima - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных щитах промышленного и коммерческого оборудования. Устройство обеспечивает безопасное соединение проводов сечением 1,5–10 мм2 при токе до 100 А.

Назначение и область применения

Шина PEN используется для объединения нулевого проводника (N) и защитного заземления (PE) в одном устройстве. Применяется в распределительных устройствах (НКУ), силовых щитах, на производствах, в системах автоматизации и других объектах с высокой нагрузкой. Подходит для монтажа в щитах, где требуется единая точка подключения множества проводников - например, на станках, конвейерах, насосных группах.

Технические характеристики

• Материал: латунь с оцинкованным покрытием - повышает коррозионную стойкость и совместимость с медью и алюминием
• Количество подключений: 14 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводников: 1,5 – 10 мм2
• Габариты: 6×9 мм (толщина × высота)
• Тип подключения: винтовой, с прижимными болтами
• Степень защиты: IP00 - не защищён от внешних воздействий, требует установки внутри корпуса
• Рабочая температура: от -40 C до +105 C
• Количество полюсов: 1
• Цвет: натуральная латунь

Совместимость и монтаж

Шина PEN 6х9 мм 14 отверстий крепится через центральное отверстие на изоляторы (не входят в комплект). Для монтажа используйте стандартные изолирующие планки или DIN-рейку с соответствующими креплениями. Каждый винт рассчитан на один проводник - не перегружайте одно отверстие несколькими жилами. Диаметр посадочного места под винт соответствует стандартным клеммам - подходит для отвёрток с плоским и крестовым наконечником. Монтаж допускается только в закрытых щитах, так как степень защиты IP00 исключает работу на открытом воздухе.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности для электроустановок до 1000 В. Оцинкованная латунь и пластиковые изоляторы, не поддерживающие горение, обеспечивают пожаробезопасность. Произведено в соответствии с ГОСТ Р 50030.2 и IEC 60947-7-1. Работает в условиях, где возможны колебания температуры и влажности - благодаря диапазону от -40 до +105 C.

Преимущества

• Одинаковая совместимость с медными и алюминиевыми проводами - благодаря оцинкованному покрытию контактов
• Круглая форма головки винта предотвращает перерезание жилы при затяжке
• Высокая плотность контакта - латунь обеспечивает низкое переходное сопротивление
• Удобная компактная форма - занимает мало места в щите
• Поддерживается рекомендованным проектным ассортиментом EKF - гарантия совместимости с другими элементами серии PROxima

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, влаги и механических повреждений
• Не предназначен для подключения проводников сечением менее 1,5 мм2 или более 10 мм2 - риск перегрева и потери контакта
• Не использовать в качестве главной заземляющей шины в системах TN-C - только в TN-S и TN-C-S после разделения N и PE
• Требуется обязательное использование изоляторов - прямой монтаж на металлический корпус запрещён

Примеры использования

• Объединение заземляющих проводов от трёх фазных двигателей в промышленном щите
• Подключение нулевых проводников от освещения, розеток и управления в распределительном щите торгового центра
• Формирование единой точки заземления в системе автоматизации станка с ЧПУ
• Завершающий этап сборки щита - когда все провода уже проложены, остаётся лишь собрать их на одной шине

Практические советы

• Перед монтажом проверьте сечение каждого провода - не превышайте 10 мм2, чтобы не деформировать контакт
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или раздавить провод
• Используйте только изоляторы, рекомендованные EKF для серии PROxima - они обеспечивают нужный воздушный зазор
• При использовании алюминиевых проводов - нанесите антиоксидантную пасту на контакт перед затяжкой
• Проверяйте доступность всех винтов после сборки - шина должна быть легко обслуживаемой
• Артикул sn0-63-14-r - это точный идентификатор для заказа запасных частей или аналогичных решений в будущем
