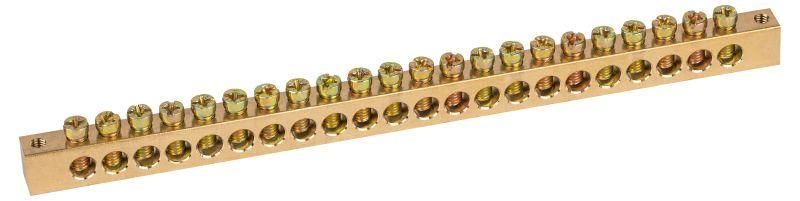

Шина NO-122-28 PEN земля-ноль 8х12мм 22/2 латунная крепеж по краям | Б0047243 ЭРА

Шина PEN земля-ноль 8х12мм 22/2 латунная с крепежом по краям NO-122-28, ЭРА - это надёжный компонент для организации систем зануления и заземления в электрощитах. Благодаря латунной основе и двойному ряду клемм, она обеспечивает стабильное соединение до 22 проводников, сохраняя целостность цепи даже при высоких нагрузках.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 22/2 латунная с крепежом по краям NO-122-28, ЭРА предназначена для объединения нулевых (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитах, щитах автоматики, на производствах с частыми изменениями схемы подключения. Подходит для систем TN-C-S и TN-S, где требуется единая точка соединения нуля и земли.

Технические характеристики

• Сечение медного проводника: 22 мм2 - максимальная площадь, которую можно безопасно подключить
• Материал: латунь Л56 - высокая проводимость, устойчивость к окислению и коррозии
• Размеры шины: 8×12 мм - оптимальная толщина для механической прочности и тепловой стойкости
• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Количество соединений: 22 - 11 отверстий с каждой стороны для входящих и отходящих проводов
• Диаметр отверстий: 7,5 мм (для входящих), 5 мм (для отходящих) - совместимо с проводами до 16 мм2 и 10 мм2 соответственно
• Поверхность контакта: необработанная - требует правильного затягивания винтов для надёжного контакта
• Способ монтажа: непосредственная установка - крепится болтами прямо на DIN-рейку или стенку щита
• Прижимные винты: оцинкованная сталь, скруглённая головка - предотвращают повреждение жил

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 22/2 латунная с крепежом по краям NO-122-28, ЭРА монтируется на DIN-рейку или крепится через отверстия по краям. Для монтажа используйте болты M4–M5, подходящие по длине к толщине корпуса щита. Убедитесь, что провода зачищены на 8–10 мм - этого достаточно для плотного контакта с винтом. Не допускайте перекоса при затяжке: равномерное давление гарантирует долговечность соединения. Каждый винт рассчитан на один проводник - не запрещается использовать два провода одного сечения под одним винтом, если они скручены и помещаются в гнездо без перегрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Латунь Л56 обеспечивает электроизоляционную стабильность, а оцинкованные винты снижают риск электрохимической коррозии. Шина не имеет защиты от внешних воздействий - не используется во влажных или открытых помещениях без дополнительной герметизации щита. Работает в температурном диапазоне от –25C до +60C.

Преимущества

• Высокая проводимость латуни минимизирует потери энергии и нагрев
• Удобная двухрядная схема - позволяет раздельно собирать входящие и отходящие цепи
• Скруглённые винты защищают изоляцию проводов от перекуса
• Стандартные размеры позволяют заменить аналогичные модели других брендов
• Отсутствие покрытия поверхности контакта увеличивает срок службы при правильной эксплуатации

Ограничения применения

• Не предназначен для работы вне закрытых щитов - не имеет IP-защиты
• Не рекомендуется для подключения многожильных проводов без наконечников - возможен разрыв жил
• Максимальный ток 125 А - нельзя применять в сетях выше этой мощности
• Не подходит для постоянного пульсирующего тока выше 100 А - возможна усталость материала
• Не следует использовать в средах с повышенным уровнем химических паров - латунь чувствительна к серосодержащим веществам

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение всех N и PE проводов квартир
• Щит управления насосной станцией - сборка нулевых проводов от трёхфазных двигателей
• Производственный щит с частотными преобразователями - организация заземления для оборудования с высокими помехами
• Аварийное освещение - подключение выходов от автономных источников питания

Практические советы

• Перед монтажом проверьте диаметр жил: провода 16 мм2 лучше всего подходят под отверстие 7,5 мм, 10 мм2 - под 5 мм
• Используйте наконечники типа НШВИ для многожильных проводов - это повысит надёжность контакта
• Затягивайте винты моментом 0,5–0,7 Нм - слишком слабо - плохой контакт; слишком сильно - деформация латуни
• После монтажа сделайте термографический контроль - найдите точки перегрева
• При замене старой шины - отключите питание, снимите все провода, промойте контакты спиртом и протрите сухой тканью
• Обязательно маркируйте каждую клемму - особенно если используются как N, так и PE проводники
