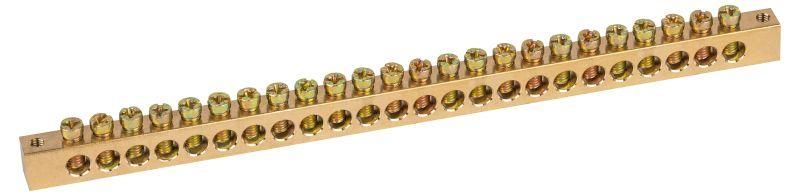

Шина NO-122-29 PEN земля-ноль 8х12мм 24/2 латунная крепеж по краям | Б0047244 ЭРА

Шина PEN земля-ноль 8х12 мм 24/2 латунная крепеж по краям - это надёжный элемент для объединения нулевых и защитных проводников в электрических щитах. Бренд ЭРА предлагает эту модель (артикул б0047244) для стационарного монтажа в распределительных устройствах, где важна прочность соединений и устойчивость к коррозии.

Назначение и область применения

Шина PEN земля-ноль 8х12 мм 24/2 латунная крепеж по краям используется для создания единой точки соединения нулевых рабочих (N) и защитных (PE) проводников. Применяется в силовых щитах жилых, коммерческих и промышленных объектов - например, в этажных распределительных щитах, щитах автоматики, на производствах с высокой плотностью кабельных выходов.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузки типичных квартирных и промышленных цепей до этого значения
• Материал: латунь Л56 - высокая электропроводность, устойчивость к окислению, долгий срок службы
• Размеры: 8×12 мм - компактная форма, легко помещается в стандартные щитовые корпуса
• Количество точек подключения: 24 - 12 отверстий для входящих и 12 для отходящих проводов
• Сечение подключаемого провода: до 22 мм2 - совместима с медными проводниками до 16 мм2 (по нормам ПУЭ) и алюминиевыми до 25 мм2
• Толщина шины: 12 мм - обеспечивает механическую жесткость и снижает риск деформации при затяжке
• Диаметр отверстий: 7,5 мм (для входящих), 5 мм (для отходящих) - оптимальны для многожильных и одножильных проводов
• Поверхность контакта: необработанная - требует контроля за чистотой перед монтажом
• Способ монтажа: непосредственная установка - крепится болтами по краям к DIN-рейке или стенке щита

Совместимость и монтаж

Шина PEN земля-ноль 8х12 мм 24/2 латунная крепеж по краям монтируется на DIN-рейку или прямо на металлический корпус щита с помощью крепёжных отверстий по краям. Для подключения используются винты с оцинкованной сталью - они не перекусывают жилы благодаря скруглённой форме. Подключаются провода сечением до 16 мм2 (медь) и до 25 мм2 (алюминий). Убедитесь, что диаметр жилы не превышает 7,5 мм для входящих и 5 мм для отходящих - иначе возможен плохой контакт.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в электроустановках согласно ГОСТ Р 50030.2 и ПУЭ. Латунь Л56 не содержит свинца, безопасна при длительном использовании. Отсутствие покрытия на поверхности контакта требует регулярной проверки состояния соединений - особенно в условиях повышенной влажности.

Преимущества

• Высокая теплостойкость латуни предотвращает перегрев даже при длительной работе на пределе тока
• 24 точки подключения позволяют собирать сложные схемы без удлинителей и перемычек
• Жёсткая конструкция минимизирует вибрационные потери контакта
• Винты с округлой головкой защищают изоляцию и жилы от повреждений
• Замена шины не требует демонтажа всего щита - достаточно отключить питание и ослабить винты

Ограничения применения

• Не предназначена для переменного тока выше 125 А - превышение вызывает перегрев и разрушение контактов
• Не рекомендуется для открытого монтажа вне щитов - отсутствие защиты IP делает её уязвимой к пыли и влаге
• Не подходит для подключения проводов сечением более 22 мм2 - риск недостаточного контакта и нагрева
• Не имеет изоляции - требуется соблюдение минимальных расстояний до других токоведущих частей
• Необходимо использовать только подходящие по диаметру гайки и шайбы - стандартные M5/M6

Примеры использования

• Объединение всех N-проводников от розеток и освещения в квартире
• Подключение PE-проводников от корпусов оборудования в цехе
• Создание общей шины для системы TN-C-S в новостройке
• Формирование распределительной группы в щите управления насосной станцией

Практические советы

• Перед монтажом зачистите концы проводов до металла - грязь и оксиды снижают надёжность контакта
• Затягивайте винты моментом 0,5–0,7 Нм - слишком сильное усилие может повредить латунную шину
• Используйте шайбы под винты - это равномерно распределит давление и продлит срок службы
• Проверьте соответствие диаметра отверстий и жилы: 7,5 мм - для 16 мм2 меди; 5 мм - для 10 мм2 меди
• При замене старой шины - сохраняйте цветовую маркировку проводов: голубой - N, жёлто-зелёный - PE
• Не используйте шину как основной проводник - она служит только для распределения, а не для прохождения тока через всю длину
