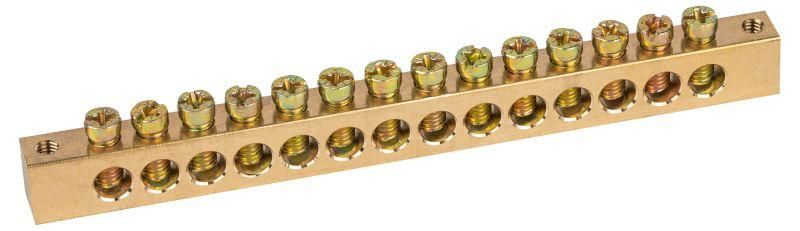

Шина NO-122-24 PEN земля-ноль 8х12мм 14/2 латунная крепеж по краям | Б0047239 ЭРА

Шина заземления-нулевая NO-122-24 PEN 8х12мм 14/2 латунная крепеж по краям - это надёжный компонент для организации систем TN-S и TN-C-S в электрощитах. Произведена из латуни, рассчитана на ток до 125 А, имеет 14 точек подключения и предназначена для коммутации нулевых и защитных проводников. Бренд ЭРА, артикул б0047239.

Назначение и область применения

Шина заземления-нулевая NO-122-24 PEN используется для объединения всех нулевых (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, общественных и промышленных объектах, где требуется чёткое разделение или объединение N и PE проводников по требованиям ПУЭ. Подходит для сборки щитов автоматики, силового оборудования, насосных станций, конвейеров и других устройств с высокой плотностью подключений.

Технические характеристики

• Материал: латунь Л56 - обеспечивает хорошую электропроводность и коррозионную стойкость
• Размеры шины: 8×12 мм - оптимальная площадь поперечного сечения для тока 125 А
• Номинальный ток: 125 А - максимальный длительно допустимый ток при нормальных условиях
• Сечение подключаемого провода: 22 мм2 - подходит для медных проводов до этого значения
• Количество соединений: 14 - 12 отверстий под отходящие провода (диаметром 5 мм) + 2 под входящие (диаметром 7,5 мм)
• Поверхность контакта: необработанная - требует правильного затягивания винтов для надёжного контакта
• Толщина: 12 мм - достаточна для механической прочности и теплоотвода
• Способ монтажа: непосредственная установка - крепится болтами по краям к DIN-рейке или стенке щита

Совместимость и монтаж

NO-122-24 PEN крепится двумя винтами по краям - через отверстия в основании. Установка возможна на DIN-рейку с помощью специального кронштейна или напрямую к металлической панели щита. Для подключения используются медные одножильные или многожильные провода с зачищенной изоляцией. Отходящие провода (до 22 мм2) подключаются через 12 отверстий Ø5 мм, входящие - через два больших отверстия Ø7,5 мм. Винты имеют скруглённую головку - предотвращают повреждение жил при затяжке. Не используйте алюминиевые провода - материал шины совместим только с медью.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин заземления и нуля. Обеспечивает безопасное соединение в цепях с рабочим напряжением до 1000 В переменного тока. Контактные части выполнены из латуни, не выделяют токсичных веществ при нагреве. Винты из оцинкованной стали защищены от коррозии, но не рекомендуются для агрессивных сред (высокая влажность, химические испарения).

Преимущества

• Высокая теплостойкость латуни снижает риск перегрева при нагрузках
• Чёткая разница между входными и выходными отверстиями уменьшает вероятность ошибок при монтаже
• Стандартные размеры отверстий позволяют использовать распространённые клеммы и наконечники
• Крепление по краям даёт возможность легко заменить шину без демонтажа всего щита
• Снижение числа перемычек - меньше точек отказа и проще диагностика

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности выше 95% без дополнительной защиты
• Запрещено применять в цепях с током выше 125 А - возможен перегрев и деформация
• Не подходит для подключения алюминиевых проводов - риск окисления и потери контакта
• Необходимо соблюдать момент затяжки винтов - слишком слабая затяжка вызывает нагрев, слишком сильная - повреждает резьбу
• Не рекомендуется для внешней установки - отсутствует защита IP

Примеры использования

• Объединение всех PE-проводников от розеток в квартирном щите
• Подключение нулевой шины после главного автомата в промышленном щите управления
• Сборка PEN-шин в щитах насосных станций с частотным регулированием
• Формирование группы нулевых проводов для системы освещения в офисном помещении

Практические советы

• Перед монтажом проверьте соответствие сечения провода и диаметра отверстия - провод 22 мм2 должен свободно входить в гнездо Ø5 мм
• Используйте наконечники типа НШВИ-22 для многожильных проводов - это повысит надёжность контакта
• Затягивайте винты моментом 0,8–1,2 Нм - достаточно для латуни, но не превышайте
• Проверяйте температуру шины через месяц после запуска - если она горячая, значит есть плохой контакт
• При использовании в старых щитах с ограниченным местом - учтите габариты шины: 8×12×? мм; крепёж по краям требует минимум 15 мм свободного места с каждой стороны
