Шина нулевая 8х12мм 125А 14 отверстий крепеж по краям латунь PROxima - sn0-125-14-k EKF

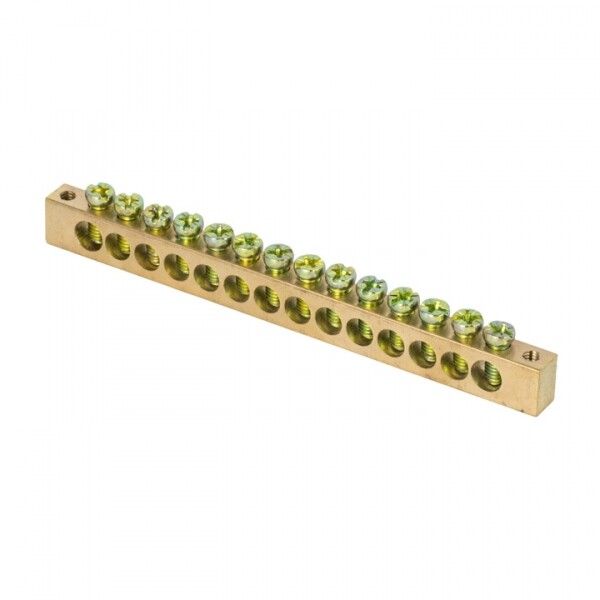

Шина PEN нулевая-заземляющая 8х12 мм 125 А 14 отверстий латунь крепеж по краям от бренда EKF, серия PROxima - это надежная распределительная шина для объединения нулевых и заземляющих проводников в щитах промышленного и коммерческого назначения.

Назначение и область применения

Эта шина используется для соединения нулевых проводников (N) и защитных заземляющих проводников (PE) в электрощитах. Применяется в системах TN-C-S и TN-S, где требуется единая точка подключения нескольких проводов. Подходит для установки в щитах управления, силовых распределительных устройствах (ЩР), автоматических выключателях и других комплектных устройствах (НКУ). Часто встречается в промышленных объектах, цехах, логистических комплексах и на объектах ЖКХ.

Технические характеристики

• Номинальный ток: 125 А - способна безопасно проводить ток до этого значения при длительной нагрузке.
• Номинальное напряжение: 400 В - рассчитана на работу в сетях переменного тока до 400 В между фазами.
• Материал: Латунь - обеспечивает высокую электропроводность, коррозионную стойкость и механическую прочность.
• Габариты: 8×12 мм - толщина и ширина профиля, определяющие жесткость и площадь контакта.
• Количество отверстий: 14 - позволяет подключить до 14 проводников одновременно.
• Диапазон сечений проводов: 2,5–16 мм2 - совместима с медными и алюминиевыми проводами указанного сечения.
• Температурный диапазон: от –40 C до +105 C - работает в условиях экстремальных холодов и нагрева.
• Степень защиты: IP00 - не имеет внешней защиты; требует установки внутри закрытых корпусов или щитов.
• Подключение: Винтовое - фиксация провода осуществляется с помощью винтов, затяжка ключом.
• Норматив: IEC 60309-1(1999) - соответствие международному стандарту на соединители и шины.

Совместимость и монтаж

Шина крепится в щите с помощью винтов, расположенных по краям - это исключает необходимость в дополнительных кронштейнах. Монтаж выполняется на DIN-рейке через изоляционные опоры (не входят в комплект). Для правильной сборки важно соблюдать следующее:

• Использовать только провода сечением 2,5–16 мм2 - более толстые не войдут в отверстия, более тонкие могут плохо фиксироваться.
• Затягивать винты моментом 0,8–1,2 Нм - перетягивание повредит резьбу, недотягивание вызовет нагрев и окисление контакта.
• Не использовать шину вне электрошкафа - IP00 не защищает от пыли, влаги и случайного прикосновения.
• Перед монтажом проверить наличие изоляторов - шина должна быть отделена от металлического корпуса щита.

Безопасность и стандарты

Шина соответствует требованиям стандарта IEC 60309-1(1999), что гарантирует безопасность при использовании в промышленных системах. Материал - латунь - не содержит свинца и соответствует RoHS. Однако, поскольку степень защиты IP00, использование вне закрытого корпуса запрещено - риск поражения током и замыкания остаётся.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при работе.
• 14 отверстий позволяют отказаться от использования перемычек и ответвлений - уменьшает количество соединений и точки отказа.
• Фиксация по краям обеспечивает устойчивость и минимизирует деформацию при многократном обслуживании.
• Цена ниже аналогичных решений европейских брендов на 10–50%, без потери качества.
• Совместима с большинством стандартных щитов и комплектующих EKF PROxima.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует защита от газов и пыли.
• Не допускается установка на открытых участках - IP00 не защищает от влаги, пыли и механических воздействий.
• Не рекомендуется для подключения алюминиевых проводов без переходных контактных элементов - возможна коррозия и ослабление контакта.
• Не предназначен для частого отключения - винтовое соединение не рассчитано на оперативное управление.

Примеры использования

• Объединение всех PE-проводов от автоматов в этажном щите многоэтажного дома.
• Распределение N-проводника от входного автомата к групповым устройствам в цеховой распределительной станции.
• Создание единой точки заземления в системе питания станков с ЧПУ.
• Подключение нулевой шины в щитах освещения торгового центра.

Практические советы

• Перед монтажом очистите поверхность проводов от оксидов - особенно при использовании алюминия.
• Используйте метки (буквы N и PE) на каждом проводе - предотвращает путаницу при ремонте.
• Проверьте плотность затяжки винтов после первого включения - тепловое расширение может ослабить контакт.
• Выбирайте эту шину, если вам нужна надежная, долговечная и экономичная альтернатива дорогим импортным решениям - она идеально сочетает цену и качество в рамках серии EKF PROxima.
