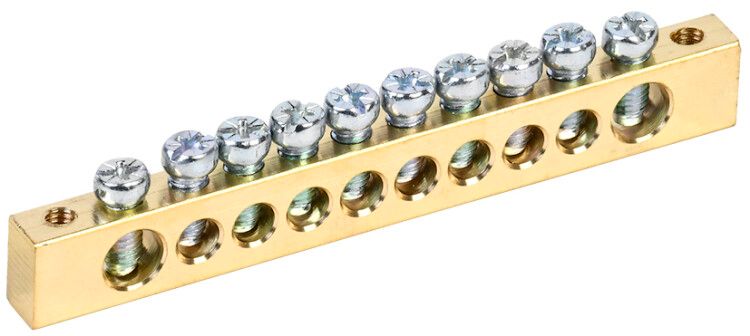

Шина PEN "земля-ноль" 8х12мм 10/2 (10групп/креп по краям) | YNN21-10-100 IEK

Шина PEN земля-ноль 8х12 мм 10/2 от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn21-10-100 обеспечивает подключение до десяти групп проводов с фиксацией по краям, что упрощает организацию заземления и зануления в промышленных и жилых объектах.

Назначение и область применения

Шина PEN земля-ноль 8х12 мм 10/2 используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводов в электрощитах. Применяется в системах TN-C-S и TN-S, где требуется единая точка подключения защитного и рабочего нуля. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах — например, в этажных щитах, щитах управления станками, системах освещения и HVAC.

Технические характеристики

• Габариты: 8×12 мм (толщина × высота)
• Номинальный ток: 125 А
• Напряжение: до 380 В
• Количество контактных групп: 10
• Материал: латунь — обеспечивает хорошую проводимость и коррозионную стойкость
• Диапазон сечений подключаемых проводов: до 25 мм²
• Рабочий температурный диапазон: от -40 °C до +50 °C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Поверхность: необработанная — без покрытия, сохраняет первоначальную проводимость
• Цвет: желтый — визуальное отличие от других шин, соответствует требованиям ГОСТ

Совместимость и монтаж

Шина PEN 8х12 мм 10/2 монтируется на монтажной плате — то есть крепится непосредственно к стенке щита или на специальные изоляторы. Для установки используются крепёжные отверстия по краям, что исключает необходимость DIN-рейки. Совместима с медными многожильными проводами сечением до 25 мм². При подключении рекомендуется использовать наконечники-гильзы (например, НШВИ или НШВ), чтобы предотвратить перелом жил и обеспечить плотный контакт. Установка возможна как вертикально, так и горизонтально — главное, чтобы нагрузка на каждый контакт не превышала 125 А.

Безопасность и стандарты

Шина выполнена из латуни, соответствует требованиям безопасности для электроустановок. Цветовое исполнение (жёлтый) и наличие разделённых зон N и PE соответствуют нормам ГОСТ Р 50030.2 и МЭК 61439. Отсутствие изоляционного покрытия требует осторожности при монтаже — необходимо исключить случайное замыкание на корпус щита или другие токоведущие части.

Преимущества

• Высокая долговечность благодаря материалу — латунь не подвержена окислению, как сталь, и лучше меди по механической прочности
• Удобство сборки: 10 контактов позволяют подключить сразу несколько групп проводов без дополнительных перемычек
• Фиксация по краям снижает риск деформации при затяжке болтов
• Поддерживает работу в широком температурном диапазоне — подходит для холодных помещений и уличных щитов
• Срок службы 15 лет — экономически выгодно при капитальных ремонтах

Ограничения применения

• Не предназначен для подключения алюминиевых проводов — возможен химический гальванический эффект с латунью
• Не имеет встроенной изоляции — требует обязательного контроля за расстоянием до других токоведущих частей
• Не совместима с DIN-рейкой напрямую — нужен монтаж на пластиковую или металлическую основу с изоляторами
• Максимальное сечение провода — 25 мм²; более толстые провода потребуют другой модели
• Не рассчитана на постоянные импульсные нагрузки выше 125 А — для таких задач нужны специализированные шины

Примеры использования

• Этажный распределительный щит в многоэтажном доме — объединение всех квартирных нулевых проводов
• Щит управления насосной станцией — подключение защитных проводов от двигателей
• Производственный участок с несколькими станками — организация единой системы заземления
• Аварийное освещение — подключение нулевых проводов от нескольких светильников

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковый тип изоляции и сечение — не смешивайте 16 мм² и 25 мм² на одной шине без учёта допустимой нагрузки
• Затягивайте болты равномерно, используя динамометрический ключ — переусилие повредит резьбу, недостаточное усилие вызовет нагрев
• Обязательно используйте наконечники-гильзы для многожильных проводов — это предотвращает выгорание жил
• Проверяйте целостность шины перед включением: нет ли трещин, следов перегрева или коррозии
• При использовании в сыром помещении (бассейн, подвал) дополнительно изолируйте места крепления и контролируйте уровень влажности
• Артикул ynn21-10-100 от IEK — оптимальный выбор, когда нужно заменить старую шину с аналогичным числом контактов и креплением по краям
