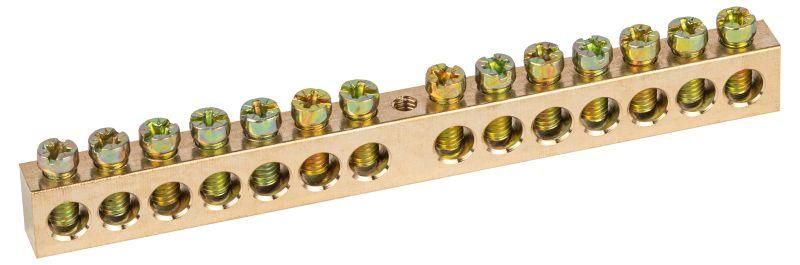

Шина NO-122-33 PEN земля-ноль 8х12мм 14/1 латунная крепеж по центру | Б0047248 ЭРА

Шина PEN земля-ноль 8х12 мм 14/1 латунная крепеж по центру от бренда ЭРА - надёжный компонент для организации систем зануления и заземления в электрощитах. Артикул б0047248 обеспечивает стабильное соединение до 14 проводников сечением до 22 мм2, рассчитана на ток до 125 А и предназначена для постоянного монтажа внутри распределительных устройств.

Назначение и область применения

Шина PEN земля-ноль 8х12 мм 14/1 латунная крепеж по центру используется для объединения нулевых рабочих (N) и защитных (PE) проводников в одном месте. Применяется в электрощитах жилых, коммерческих и промышленных объектов - например, в этажных щитках, распределительных пунктах, автоматических выключателях и УЗО. Подходит для систем TN-C-S и TN-S, где требуется единая точка подключения всех нулевых и заземляющих проводов.

Технические характеристики

• Материал: латунь Л56 - высокая проводимость, коррозионная стойкость, прочность при нагреве
• Размеры: 8×12 мм - оптимальная площадь поперечного сечения для тока 125 А
• Номинальный ток: 125 А - допустимый длительный ток без перегрева
• Сечение подключаемого провода: до 22 мм2 - совместима с медными проводниками до 16 мм2 и алюминиевыми до 25 мм2
• Количество соединений: 14 отверстий - 14 точек для подключения проводов
• Диаметр отверстий: 7,5 мм (для входящих), 5 мм (для отходящих) - обеспечивают плотную фиксацию
• Толщина: 12 мм - достаточна для механической устойчивости и теплоотвода
• Поверхность контакта: необработанная - требует правильного затягивания винтов для надёжного контакта
• Способ монтажа: непосредственная установка - крепится болтами прямо на DIN-рейку или стенку щита
• Прижимные винты: оцинкованная сталь, скруглённая головка - предотвращают повреждение жил

Совместимость и монтаж

Шина PEN земля-ноль 8х12 мм 14/1 латунная крепеж по центру монтируется на DIN-рейку или через отверстия в корпусе щита. Крепление выполнено по центру - удобно для равномерного распределения нагрузки. Для подключения используйте гибкие многожильные или одножильные провода сечением до 22 мм2. Обязательно зачищайте жилы до металлического блеска, не оставляйте окислы. Затягивайте винты моментом 0,8–1,2 Нм - недостаточно или слишком сильно может привести к плохому контакту или деформации латуни.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин заземления и зануления. Латунь Л56 не содержит свинца и безопасна при эксплуатации в закрытых помещениях. Отсутствие покрытия поверхности контакта снижает риск электрохимической коррозии при использовании в сухих средах, но требует контроля состояния соединений при повышенной влажности.

Преимущества

• Высокая теплопроводность латуни - меньше потерь энергии и меньший нагрев при работе
• Увеличенная толщина (12 мм) - устойчивость к механическим воздействиям и вибрациям
• 14 точек подключения - заменяет несколько отдельных клемм, экономит место в щите
• Скруглённые винты - минимизируют риск повреждения мягких многожильных проводов
• Стандартный шаг отверстий - совместим с большинством типовых щитов и крепёжных решёток

Ограничения применения

• Не предназначен для открытого монтажа вне щита - отсутствует защита IP
• Не рекомендуется для использования в условиях высокой влажности, агрессивных паров или химически активной среды - латунь без покрытия подвержена окислению
• Подключение алюминиевых проводов возможно, но требует переходных клемм или антикоррозийной смазки
• Не следует использовать как основную фазную шину - предназначена только для N и PE
• Не поддерживает быстрое подключение - каждый провод требует индивидуальной затяжки винта

Примеры использования

• Объединение всех нулевых проводов от автоматов в квартирном щитке
• Сборка защитного заземления от розеток, светильников и оборудования в офисном помещении
• Центральный узел заземления в промышленном щите управления станком
• Финальная точка подключения PEN-проводника от вводного автомата перед распределением по группам

Практические советы

• Перед монтажом проверьте соответствие сечения провода и диаметра отверстия - 7,5 мм подходит для проводов до 16 мм2, 5 мм - для 2,5–6 мм2
• Используйте плоскогубцы для фиксации провода при затяжке - так избежите перекручивания жил
• Проверяйте контакт после первого включения: слегка подтяните винты, если заметили нагрев
• При сборке щита располагайте шину рядом с заземляющей шиной - уменьшает длину перемычек и снижает импеданс
• Артикул б0047248 - идеально сочетается с другими изделиями серии ЭРА для унификации монтажа
