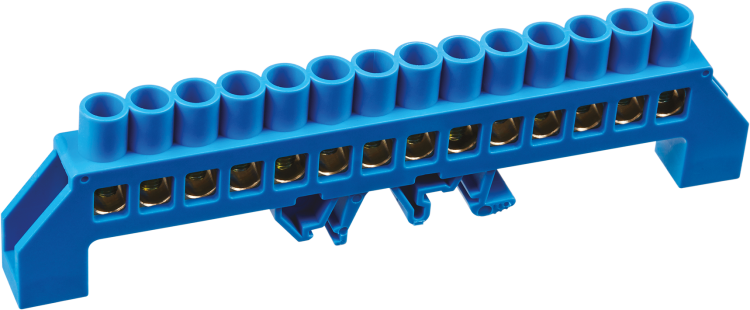

Шина нулевая на DIN-изоляторе тип Стойка NBB-I812-14DP/B | 71190 Navigator 17326

Шина нулевая на DIN-изоляторе тип Стойка 8х12-14 от Navigator - надёжная распределительная шина для коммутации нулевых проводников в щитах с напряжением до 400 В. Артикулы 71190 и 17326 обеспечивают устойчивый контакт при токе до 125 А, подходят для монтажа на DIN-рейку и фиксации на плоской поверхности.

Назначение и область применения

Шина нулевая на DIN-изоляторе тип Стойка 8х12-14 используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Подходит для установки в бытовых, промышленных и коммерческих электроустановках с напряжением до 400 В. Часто применяется в щитах управления, автоматических системах, на производстве и в жилых домах.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку без перегрева при длительной работе
• Количество контактов: 14 - позволяет подключить до 14 проводников одновременно
• Способ подключения: винтовой - надёжное и проверенное соединение
• Материал контактов: латунь - высокая электропроводность и устойчивость к окислению
• Изолятор: негорючий пластик - обеспечивает безопасность при КЗ и перегрузках
• Напряжение: 220 В - рассчитана на работу в сетях до 400 В
• Цвет корпуса: синий - стандартизированная цветовая маркировка для нулевой шины
• Диапазон сечений: 1–4 мм2 - совместима с большинством распространённых медных проводов
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина нулевая на DIN-изоляторе тип Стойка 8х12-14 крепится двумя способами: на стандартную DIN-рейку шириной 35 мм или через отверстия в основании - прямо на стенку щита. Для монтажа используются два винта на задней стороне. Удобна для компактного размещения в ограниченном пространстве. Все контакты защищены крышками - предотвращают случайное прикосновение и замыкание.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования внутреннего освещения и распределения энергии. Латунные контакты и негорючий изолятор снижают риск возгорания. Защита контактов выполнена в соответствии с нормами IEC 60947-7-1. Напряжение 220 В указывает на применение в однофазных цепях; максимальное напряжение 400 В допускает использование в трёхфазных системах.

Преимущества

• Высокая долговечность благодаря материалу - латунь не теряет проводимости со временем
• Удобство обслуживания: каждый контакт доступен для проверки и замены без демонтажа всей шины
• Стандартный форм-фактор - легко интегрируется в любые щиты с DIN-рейкой
• Защита контактов исключает риск поражения током при открытых щитах
• Чёткая маркировка цветом (синий) ускоряет диагностику и ремонт

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - возможен перегрев изолятора
• Не рекомендуется использовать в условиях постоянной влажности без дополнительной защиты (не IP65+)
• Подключение проводов сечением более 4 мм2 невозможно - требуется другая модель
• Не подходит для переменного тока свыше 400 В - превышение напряжения вызовет пробой изоляции

Примеры использования

• Распределительный щит квартиры - объединение всех нулевых проводов от розеток и светильников
• Щит управления станком - сборка PE-проводников для заземления корпуса
• Промышленный щит на заводе - подключение нулей от частотных преобразователей и контроллеров
• Аварийное освещение - обеспечение надёжного нулевого контура для автономных групп

Практические советы

• Перед монтажом проверьте сечение провода - он должен входить в диапазон 1–4 мм2
• Затягивайте винты равномерно, без усилия - переусилие повредит латунные гнёзда
• При использовании на плоской поверхности используйте шайбы и болты M4 для надёжной фиксации
• Не смешивайте провода N и PE на одной шине, если требуются раздельные шины по проекту
• Для больших объектов с большим количеством ответвлений выбирайте шины с большим числом контактов - эта модель оптимальна для средних щитов
