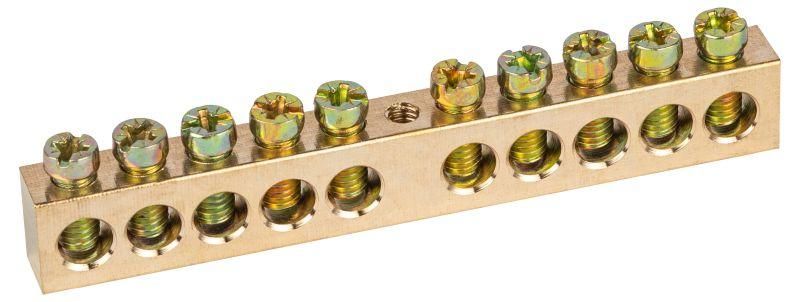

Шина NO-122-31 PEN земля-ноль 8х12мм 10/1 латунная крепеж по центру | Б0047246 ЭРА

Шина PEN земля-ноль 8х12мм 10/1 латунная крепеж по центру NO-122-31, ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Благодаря латунной основе и высокой плотности контактов, эта шина обеспечивает стабильную передачу тока до 125 А, снижая риск нагрева и окисления. Применяется в жилых, коммерческих и промышленных распределительных устройствах.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 10/1 латунная крепеж по центру NO-122-31, ЭРА используется для создания единой точки соединения нулевых рабочих (N) и защитных (PE) проводников в электрощитах. Подходит для систем TN-C-S и TN-S, где требуется разделение или объединение этих функций. Устанавливается в распределительных щитах жилых домов, офисов, производственных объектов и на объектах с повышенными требованиями к безопасности.

Технические характеристики

• Сечение шины: 8×12 мм
• Материал: латунь Л56 - высокая проводимость, устойчивость к коррозии
• Толщина: 12 мм - обеспечивает механическую прочность и теплоёмкость
• Номинальный ток: 125 А - допустимый постоянный ток при нормальных условиях
• Количество точек подключения: 10 - 5 входных и 5 выходных отверстий
• Диаметр отверстий для входных проводников: 7,5 мм
• Диаметр отверстий для выходных проводников: 5 мм
• Сечение подключаемого проводника: до 22 мм2 - совместима с медными проводниками до этого значения
• Поверхность контакта: необработанная - требует правильного затягивания винтов для надёжного контакта
• Способ монтажа: непосредственная установка на DIN-рейку или через крепление по центру
• Прижимные винты: оцинкованная сталь, скруглённая головка - предотвращает повреждение жил

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 10/1 латунная крепеж по центру NO-122-31, ЭРА монтируется напрямую на DIN-рейку или крепится болтами через центральное отверстие. Для подключения используйте медные одножильные или многожильные провода сечением до 22 мм2. Входные провода (до 7,5 мм) обычно идут от основного ввода или главной шины; выходные (до 5 мм) - к автоматическим выключателям, УЗО, другим устройствам. Не используйте алюминиевые провода - материал шины несовместим с ними. Перед монтажом зачистите жилы до металлического блеска, не допускайте перегиба или расслоения многожильных проводов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Латунь Л56 обеспечивает устойчивость к электрохимической коррозии, а скруглённые винты исключают риск повреждения изоляции. Шина не имеет защиты от внешних воздействий - не устанавливайте её в открытых, сырых или пыльных местах без корпуса. Работает в температурном диапазоне от -25C до +40C.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при нагрузках до 125 А
• Удобная компактная форма с 10 точками подключения экономит место в щите
• Скруглённые винты защищают жилы проводов от перекусывания
• Стандартные размеры отверстий позволяют использовать распространённые клеммы и наконечники
• Механическая прочность материала гарантирует долговечность даже при частом обслуживании

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна гальванопара и разрушение контакта
• Не имеет IP-защиты - нельзя применять вне закрытых щитов
• Не рекомендуется для переменных нагрузок выше 125 А длительностью более 1 часа
• Не подходит для подключения проводов сечением менее 1,5 мм2 - малые жилы плохо фиксируются в отверстиях 5–7,5 мм
• Необходимо регулярно проверять момент затяжки винтов - особенно после первых нескольких включений

Примеры использования

• Объединение всех N-проводников от автоматических выключателей в квартирном щите
• Подключение PE-проводников от розеток, светильников и бытовой техники в промышленном щите
• Разделение PEN-проводника на N и PE в распределительном пункте здания
• Формирование общей шины заземления в щитовой комнате многоэтажного дома

Практические советы

• Перед установкой проверьте соответствие сечения провода и диаметра отверстия - слишком толстый провод не войдёт, слишком тонкий будет люфтить
• Используйте наконечники типа НШВИ для многожильных проводов - это повысит надёжность контакта
• Затягивайте винты моментом 0,8–1,2 Нм - недостаточно - плохой контакт, слишком сильно - деформация латуни
• После первого включения и каждые 6 месяцев проверяйте температуру шины - если она горячая, значит есть плохой контакт
• При замене старой шины - сохраняйте цветовую маркировку проводов: голубой - N, жёлто-зелёный - PE
• Для больших проектов с более чем 10 подключениями - выбирайте шины с большим количеством точек или используйте несколько экземпляров NO-122-31, ЭРА параллельно
