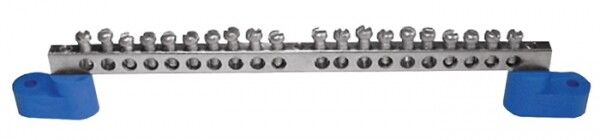

Шина нулевая N 8х12 20 отвер. латунь 2 син. угловых изолятора PROxima EKF sn0-125-20-2

Шина нулевая EKF PROxima sn0-125-20-2 - это компактная и надёжная шина для соединения нулевых и заземляющих проводников в распределительных щитах промышленного оборудования. Выполнена из латуни, рассчитана на ток до 125 А, имеет 20 винтовых контактов и два синих угловых изолятора для безопасного монтажа на шинопроводе.

Назначение и область применения

Шина нулевая EKF PROxima sn0-125-20-2 используется для присоединения нулевых проводников (N) и заземляющих проводников (PE) в распределительных устройствах. Применяется в промышленных системах управления, автоматических линиях, станках, конвейерах и других объектах, где требуется надёжное и компактное распределение нулевой и защитной земли. Подходит для установки в щитах типа НКУ (нормированные коммутационные устройства).

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Габариты: 8×12 мм
• Материал: латунь (проводящая часть), никелированное покрытие для улучшения контакта
• Количество контактных отверстий: 20
• Диапазон сечений подключаемых проводов: 2,5–16 мм2
• Тип подключения: винтовой зажим
• Способ монтажа: крепление на шинопровод через изоляторы
• Степень защиты: IP00 (без внешней защиты - требует установки внутри закрытого корпуса)
• Рабочая температура: от –40 C до +105 C
• Цвет изоляторов: синий (соответствует цветовой маркировке N-провода)
• Соответствие стандарту: IEC 60309-1 (1999)

Совместимость и монтаж

Шина EKF PROxima sn0-125-20-2 монтируется исключительно на DIN-рейку или шинопровод с помощью двух синих угловых изоляторов. Эти изоляторы обеспечивают фиксацию и предотвращают случайное замыкание на корпус щита. Для монтажа используйте стандартные крепёжные элементы, совместимые с DIN-рейкой. Винтовые зажимы затягиваются отвёрткой с плоским жалом. Максимальное сечение провода - 16 мм2; меньшие сечения (2,5 мм2) допускаются, но рекомендуется использовать наконечники для лучшего контакта.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309-1 (1999), который регламентирует требования к электроустановкам и соединительным устройствам. Благодаря никелированному покрытию латуни снижается окисление контактов, что повышает долговечность соединений. Изоляторы защищают от случайного прикосновения к токоведущим частям, однако сама шина имеет степень защиты IP00 - её нельзя устанавливать вне закрытого щита или в условиях повышенной запылённости и влажности.

Преимущества

• Высокая проводимость латуни обеспечивает минимальные потери энергии и устойчивость к перегреву при нагрузке до 125 А
• Никелированное покрытие увеличивает срок службы контактов и уменьшает риск коррозии
• Два синих изолятора позволяют легко идентифицировать нулевую шину и соблюдать цветовую маркировку
• 20 отверстий дают гибкость при подключении множества цепей без необходимости использования ответвлений
• Цена ниже аналогичных решений от европейских производителей при сохранении качества, соответствующего международным нормам

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует защита выше IP00
• Запрещено использование вне закрытых щитов - открытый доступ к токоведущим частям создаёт опасность поражения током
• Не предназначен для подключения проводов сечением менее 2,5 мм2 без наконечников - возможен плохой контакт
• Не рекомендуется для постоянного воздействия высокой влажности, агрессивных паров или химически активной среды - материал не защищён от коррозии в таких условиях

Примеры использования

• Подключение нулевых проводов от нескольких модулей автоматического выключателя в промышленном щите
• Объединение заземляющих проводников от станков, освещения и вентиляции в одном месте
• Распределение PE-проводника в щитах на заводах, логистических терминалах, автосервисах
• Альтернатива сборке из отдельных клеммных колодок - экономит место и время монтажа

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 2,5–16 мм2 - слишком толстый провод не войдёт, слишком тонкий может плохо зажаться
• Используйте наконечники (например, НШВИ) для многожильных проводов - это повысит надёжность контакта
• При затяжке винтов не переусердствуйте - перетянутый винт может повредить резьбу или деформировать латунную пластину
• Проверяйте плотность соединений после первого включения - нагрев может вызвать слабое ослабление контактов
• Эта шина - часть серии EKF PROxima, поэтому она совместима с другими изделиями этой линейки по форм-фактору и креплению
