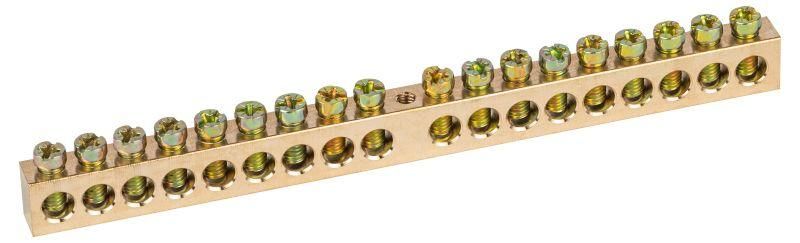

Шина NO-122-34 PEN земля-ноль 8х12мм 18/1 латунная крепеж по центру | Б0047250 ЭРА

Шина PEN земля-ноль 8х12мм 18/1 латунная крепеж по центру NO-122-34, ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрощитах. Благодаря латунной основе и 18 точкам подключения, эта шина обеспечивает стабильный ток до 125 А и удобную компактную сборку.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 18/1 латунная крепеж по центру NO-122-34, ЭРА используется для объединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитках, щитах автоматики, на производствах с высокой плотностью подключений. Подходит для систем TN-C-S и TN-S, где требуется единая точка соединения всех заземляющих и нулевых проводов.

Технические характеристики

• Сечение шины: 8×12 мм
• Материал: латунь Л56 - высокая проводимость и коррозионная стойкость
• Номинальный ток: 125 А
• Количество точек подключения: 18 (17 отходящих + 1 вводной)
• Диаметр отверстий для вводных проводников: 7,5 мм
• Диаметр отверстий для отходящих проводников: 5 мм
• Сечение подключаемого проводника: до 22 мм2
• Толщина шины: 12 мм
• Поверхность контакта: необработанная - требует правильного затягивания винтов
• Крепление: через центральное отверстие для монтажа на DIN-рейку или стену
• Прижимные винты: оцинкованная сталь, скруглённая головка - предотвращает повреждение жил

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 18/1 латунная крепеж по центру NO-122-34, ЭРА монтируется непосредственно на DIN-рейку или крепится болтом к стенке щита через центральное отверстие. Для ввода используется одно отверстие Ø7,5 мм - подходит для многожильных или одножильных проводов сечением до 22 мм2. Остальные 17 отверстий Ø5 мм рассчитаны на провода до 10 мм2. Убедитесь, что используемые кабели имеют подходящую площадь сечения - слишком толстый провод не войдёт, слишком тонкий может плохо зажаться. Не допускается использование гибких многожильных проводов без наконечников - они должны быть обжаты наконечниками типа НШВИ.

Безопасность и стандарты

Шина изготовлена из латуни, соответствующей требованиям ГОСТ 15527 и IEC 60947-7-1 для устройств сборки. Номинальный ток 125 А гарантирует безопасную работу при нагрузках, близких к предельным. Отсутствие покрытия на поверхности контакта снижает риск оксидации, но требует периодической проверки затяжки винтов. Все металлические части шины обеспечивают надёжное электрическое соединение между N и PE, что важно для защиты от поражения током.

Преимущества

• Высокая проводимость латуни - меньше потерь энергии и нагрева
• 18 точек подключения - позволяют собирать сложные щиты без перемычек
• Скруглённые винты - защищают жилы от перекусывания при затяжке
• Удобная форма - толщина 12 мм даёт достаточную механическую прочность
• Централизованное крепление - упрощает выравнивание и фиксацию в щите

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - возможна потеря механической прочности
• Не рекомендуется использовать в условиях повышенной влажности без герметизации щита - латунь может окисляться
• Не совместима с проводами сечением более 22 мм2 - не поместятся в отверстия
• Не имеет IP-защиты - должна использоваться только внутри закрытых щитов
• Не подходит для частых демонтажей - многократная затяжка винтов может деформировать резьбу

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение нулей и заземлений от квартир
• Щит управления насосной станцией - соединение защитных проводников от трёх двигателей
• Распределительный пункт на производстве - сборка PE-проводников от станков, освещения и автоматики
• Замена старой перемычной системы - замена множества медных перемычек одной шиной

Практические советы

• Перед монтажом проверьте соответствие сечения проводов отверстиям: 7,5 мм - для ввода, 5 мм - для отходящих
• Обязательно используйте наконечники НШВИ для многожильных проводов - это повысит надёжность контакта
• Затягивайте винты моментом 0,5–0,7 Нм - недостаточно или слишком сильно может вызвать плохой контакт или повреждение
• После монтажа сделайте термографический контроль - найдите точки перегрева
• При необходимости параллельного подключения нескольких шин - используйте перемычки такого же сечения, чтобы сохранить равномерность тока
• Шина PEN земля-ноль 8х12мм 18/1 латунная крепеж по центру NO-122-34, ЭРА не требует специального обслуживания, но рекомендуется проверять затяжку каждые 2 года
