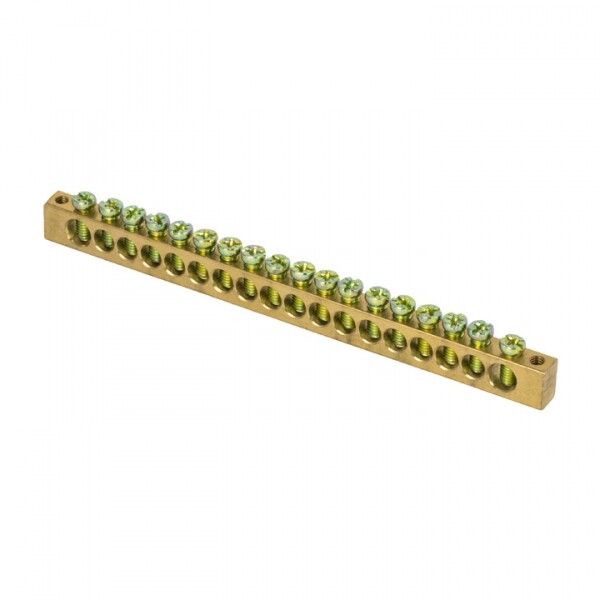

Шина PEN "ноль-земля" (8х12мм) 18 отверстий латунь крепеж по краям EKF PROxima | sn0-125-18-k

Шина PEN ноль-земля 8х12 мм 18 отверстий латунь крепеж по краям PROxima от EKF - это надежный элемент для объединения нулевых и заземляющих проводников в распределительных устройствах промышленного типа. Артикул sn0-125-18-k обеспечивает стабильное соединение при токах до 125 А, что делает её удобным решением для сборки щитов в условиях повышенной нагрузки.

Назначение и область применения

Эта шина используется для коммутации нулевого проводника (N) и защитного заземления (PE) в распределительных щитах. Подходит для установки в комплектных устройств низковольтного управления (НКУ) и других промышленных системах, где требуется надежное и долговечное соединение множества проводов. Применяется в цепях переменного тока с напряжением до 400 В.

Технические характеристики

• Размеры: 8×12 мм - оптимальная площадь поперечного сечения для рассеивания тепла при высоких токах
• Номинальный ток: 125 А - способна выдерживать длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - соответствует стандартным сетям 380/220 В
• Количество точек подключения: 18 - позволяет подсоединить до восемнадцати проводников
• Диапазон сечений проводов: 2,5–16 мм2 - совместима с большинством распространённых жил
• Материал: латунь с оцинкованным покрытием - повышает коррозионную стойкость и совместимость с медью и алюминием
• Тип подключения: винтовой - надежное механическое соединение без сварки или пайки
• Количество полюсов: 1 - одна шина выполняет функции N и PE
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытых корпусов
• Рабочая температура: от –40 до +105 C - работает в экстремальных климатических условиях
• Способ монтажа: на шинопровод - фиксируется через крепежные отверстия по краям

Совместимость и монтаж

Шина PEN PROxima монтируется на DIN-рейку или специальный шинопровод с помощью крепежных отверстий по краям. Для установки используются изоляторы из самозатухающего пластика - они обеспечивают электроизоляцию от металлического корпуса. Каждый винт имеет круглое основание, исключающее защемление и порез жилы при затяжке. Установка возможна в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода. Максимальное сечение подключаемого провода - 16 мм2; меньшие сечения (2,5 мм2) требуют использования наконечников для надежного контакта.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для электромонтажа в промышленных системах. Латунь с оцинкованным покрытием снижает риск гальванической коррозии при смешивании меди и алюминия. Пластиковые изоляторы не поддерживают горение, что повышает пожаробезопасность. Отсутствие степени защиты (IP00) означает, что шина должна использоваться только во внутренних частях щита, недоступном для случайного прикосновения.

Преимущества

• Одинаковая совместимость с медными и алюминиевыми проводниками благодаря оцинкованному покрытию
• Высокая прочность винтов из оцинкованной стали - не деформируются при многократной затяжке
• Круглое основание винта защищает жилу от механического повреждения
• Гибкий выбор количества отверстий - можно подобрать нужную модель под объем подключений
• Работоспособность при температурах до +105 C - подходит для нагреваемых сред

Ограничения применения

• Не предназначен для открытой установки - из-за IP00 требует герметичного корпуса
• Не применяется в цепях постоянного тока выше 400 В - ограничено по напряжению
• Не допускается использование с проводами более 16 мм2 - риск перегрева и плохого контакта
• Не заменяет отдельные шины N и PE в системах TN-S - только в TN-C или TN-C-S

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на заводах и складах
• Панели автоматизации конвейерных линий
• Агрегаты с частотными преобразователями
• Объекты с высокой плотностью подключений - например, освещение и силовое оборудование в одном щите

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 2,5–16 мм2 - используйте наконечники для тонких жил
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или латунную шину
• При подключении алюминиевых проводов - обязательно используйте антиоксидантную пасту
• Убедитесь, что шина установлена на изоляторах, чтобы избежать замыкания на корпус
• Для обслуживания - отключите питание и проверьте отсутствие напряжения перед работой с шиной
• При проектировании щита учтите посадочные размеры - шина крепится по краям, поэтому нужны свободные участки на рейке
