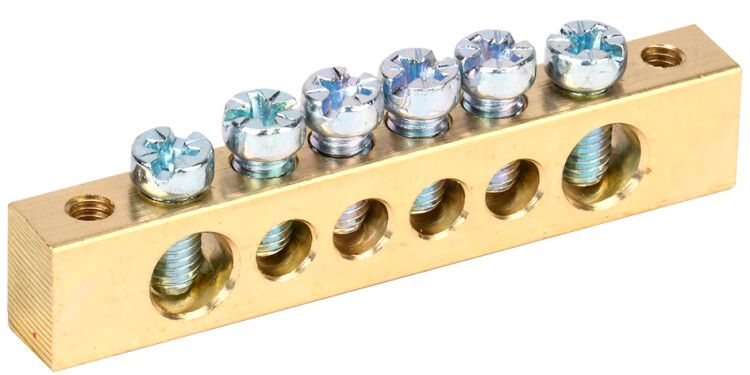

Шина PEN "земля-ноль" 8х12мм 6/2 (6групп/крепеж по краям) | YNN21-06-100 IEK

Шина PEN земля-ноль 8х12 мм 6/2 (6 групп, крепеж по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn21-06-100 обеспечивает комбинированное заземление и зануление для шести групп нагрузок, что делает её удобным решением для монтажа в промышленных и жилых объектах.

Назначение и область применения

Шина PEN земля-ноль 8х12 мм 6/2 используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном устройстве. Применяется в силовых распределительных щитах, где требуется разделение или объединение цепей по системе TN-C-S. Подходит для установки в щитах жилых домов, производственных линий, насосных станциях и других объектах с трёхфазной сетью 380 В.

Технические характеристики

• Количество контактов: 6 - позволяет подключить шесть групп проводов (по одной паре N+PE на каждую группу)
• Номинальный ток: 125 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Напряжение: 380 В - рассчитана на работу в трёхфазных сетях с линейным напряжением до 380 В
• Толщина: 8 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Материал: латунь - устойчив к коррозии, имеет высокую электропроводность и долговечность
• Диапазон сечений: 25 мм2 - оптимальна для подключения проводов сечением до 25 мм2
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях сурового климата и внутри закрытых щитов
• Срок службы: 15 лет - гарантирует длительную эксплуатацию без замены при соблюдении условий монтажа
• Цвет: желтый - визуально отличается от фазных шин, соответствует цветовой маркировке PE-проводов
• Отделка поверхности: необработанная - требует осторожного обращения при монтаже, чтобы не повредить контактную поверхность

Совместимость и монтаж

Шина PEN земля-ноль 8х12 мм 6/2 крепится по краям через специальные изоляторы на DIN-рейку шириной 35 мм или прямо на металлическую панель щита. Для надёжного соединения с проводами рекомендуется использовать наконечники-гильзы (например, НШВИ или НШКИ) при подключении многожильных медных проводов. Монтажная плата позволяет фиксировать шину без сверления, что ускоряет сборку. Убедитесь, что посадочные места под болты совпадают с толщиной панели щита - шина не предназначена для установки на тонколистовые материалы менее 1,5 мм.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Латунная основа и изоляционные элементы обеспечивают безопасную работу даже при повышенной влажности. Цветовая маркировка (жёлтый) соответствует нормам для PE-проводников. Не применяйте шину в средах с агрессивными химическими веществами - необработанная поверхность не защищена от коррозии.

Преимущества

• Объединяет функции N и PE в одной шине - экономит место в щите
• Удобная компоновка: 6 групп позволяют обслуживать несколько контуров без дополнительных перемычек
• Высокая надёжность благодаря материалу - латунь лучше меди по антикоррозийным свойствам в условиях влажности
• Подходит для массового монтажа - один тип шины покрывает большинство бытовых и промышленных задач

Ограничения применения

• Не предназначен для работы при токах выше 125 А - превышение вызовет перегрев и выход из строя
• Не используйте без наконечников при подключении многожильных проводов - риск ослабления контакта и нагрева
• Не монтируйте на пластиковые или деревянные панели без предварительного усиления - шина требует жёсткой основы
• Не применять во взрывоопасных зонах - отсутствует сертификат защиты от взрыва (Ex)
• Не допускается использование в открытых помещениях без корпуса - необработанная поверхность подвержена окислению

Примеры использования

• Щит освещения в многоэтажном доме - объединение нулей и заземлений для всех этажей
• Распределительный щит станка с частотным преобразователем - обеспечение отдельных N и PE для управления и заземления
• Щит питания конвейера - подключение нескольких двигателей с общим заземлением
• Аварийный генераторный щит - организация системы TN-C-S при переходе с IT на TN

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимальное 25 мм2. Более толстые провода не войдут в зажимы
• Затягивайте болты усилием 1–1,5 Нм - переусиливать нельзя, можно повредить резьбу в латуни
• При использовании на DIN-рейке убедитесь, что изоляторы плотно зафиксированы - слабое крепление вызовет вибрацию и нагрев
• После монтажа проверьте все контакты тестером на сопротивление - особенно важно при объединении N и PE
• Для долговечности в сырых помещениях рекомендуется периодически протирать контакты сухой ветошью
