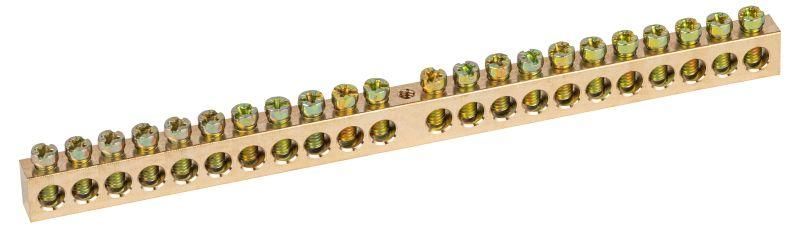

Шина NO-122-36 PEN земля-ноль 8х12мм 22/1 латунная крепеж по центру | Б0047252 ЭРА

Шина PEN земля-ноль 8х12мм 22/1 латунная крепеж по центру NO-122-36, ЭРА - это надёжный компонент для организации систем зануления и заземления в электрощитах. Продукт выполнен из латуни, рассчитан на ток до 125 А и предназначен для одновременного подключения 22 проводников. Подходит для промышленного и жилого электрооборудования.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 22/1 латунная крепеж по центру NO-122-36, ЭРА используется для объединения нулевых (N) и защитных (PE) проводников в распределительных щитах. Она обеспечивает единое точечное соединение всех входящих и отходящих проводов, снижая риск потери контакта и упрощая диагностику. Применяется в бытовых, коммерческих и промышленных электрощитах - например, в этажных щитах многоквартирных домов, на производствах, в системах автоматизации.

Технические характеристики

• Сечение медной части: 8×12 мм
• Материал: латунь Л56 - высокая проводимость, коррозионная стойкость
• Номинальный ток: 125 А
• Количество точек подключения: 22
• Диаметр отверстий для входящих проводников: 7,5 мм
• Диаметр отверстий для отходящих проводников: 5 мм
• Сечение подключаемого провода: до 22 мм2
• Толщина шины: 12 мм
• Поверхность контакта: необработанная - требует плотного затягивания винтов
• Способ монтажа: непосредственная установка на DIN-рейку или поверхность
• Крепление: через центральное отверстие

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 22/1 латунная крепеж по центру NO-122-36, ЭРА монтируется прямо на стенку щита или на DIN-рейку с помощью центрального крепёжного отверстия. Для подключения используются винты с круглой головкой - они предотвращают повреждение изоляции и жил проводов. Установка возможна как в открытых, так и в закрытых щитах. Обязательно соблюдайте момент затяжки: недостаточное усилие вызывает нагрев, избыточное - деформацию латуни.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин заземления и зануления. Латунь Л56 обеспечивает устойчивость к окислению и длительную работу в условиях повышенной влажности. Контактные винты выполнены из оцинкованной стали - защищены от коррозии. Шина не предназначена для работы в средах с агрессивными химикатами или постоянным воздействием солёной воды.

Преимущества

• Высокая теплопроводность латуни снижает риск перегрева при нагрузках до 125 А
• 22 точки подключения позволяют организовать сложные схемы без перемычек
• Круглая форма винтовых головок исключает перекусывание жил проводов
• Уплотнённая конструкция минимизирует вероятность ослабления контакта при вибрации
• Стандартные размеры отверстий совместимы с большинством клеммных наконечников

Ограничения применения

• Не использовать в помещениях с постоянной коррозионной активностью (например, морские порты, химические цеха)
• Запрещено применять для подключения проводов сечением более 22 мм2 - возможен перегрев
• Не рекомендуется для частого демонтажа - латунь со временем теряет прочность крепления
• Не подходит для переменного тока выше 125 А - превышение может привести к оплавлению
• Необработанная поверхность требует контроля качества контакта после монтажа

Примеры использования

• Объединение всех PE-проводников в этажном щите жилого дома
• Распределение N-проводов от автоматических выключателей в щите управления насосной станцией
• Подключение защитного заземления к корпусам оборудования в цехе с ЧПУ
• Формирование единой шины заземления в распределительном пункте торгового центра

Практические советы

• Перед монтажом проверьте соответствие сечения провода и диаметра отверстия: 7,5 мм - для основных вводов, 5 мм - для отходящих линий
• Используйте наконечники типа “штырь” или “вилка” - они лучше фиксируются в отверстиях
• После установки всех проводов обязательно проверьте затяжку каждого винта - используйте крутящий момент 0,5–0,7 Нм
• При использовании в сыром помещении периодически осматривайте контакты на наличие окислов
• Не заменяйте оригинальные винты - другие материалы могут вызвать гальваническую коррозию
• Шина PEN земля-ноль 8х12мм 22/1 латунная крепеж по центру NO-122-36, ЭРА - один из немногих вариантов с таким количеством точек и сохранением жесткости при толщине 12 мм; выбирайте её, когда нужна надёжность и компактность
