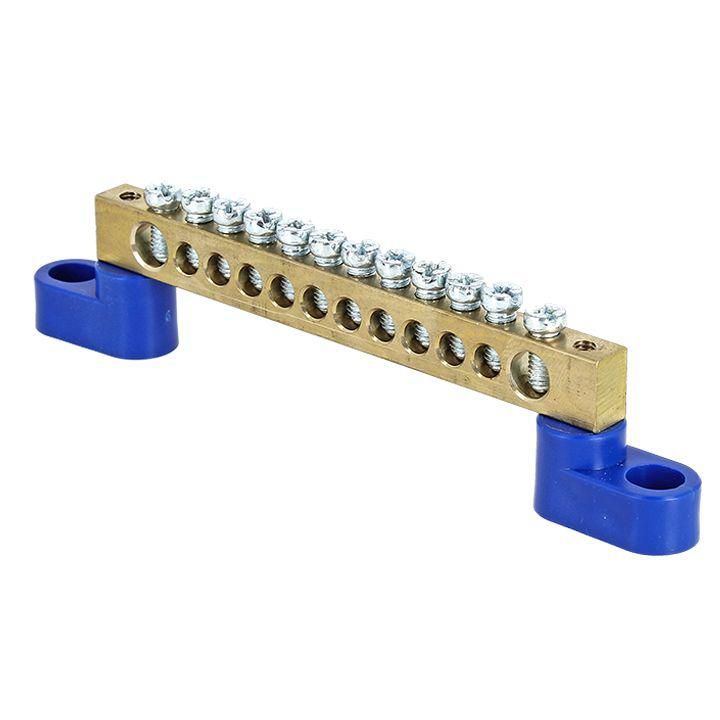

Шина нулевая N 6х9 12 отвер. латунь 2 син. угловых изолятора розн. стикер PROxima EKF sn0-63-12-2-r

Шина нулевая N (6х9 мм) 12 отверстий латунь 2 синих угловых изолятора от EKF серии PROxima - это надёжный клеммный блок для сборки нулевой шины в распределительных щитах. Подходит для подключения до 12 проводников сечением до 9 мм2, обеспечивает безопасное и долговечное соединение в условиях повышенной нагрузки.

Назначение и область применения

Шина нулевая N используется для объединения нулевых рабочих проводников (N) в электрических щитах. Применяется в бытовых, коммерческих и промышленных системах - например, в щитах освещения, автоматических выключателях, УЗО и дифференциальных автоматов. Также поддерживает подключение проводников сечением до 9 мм2, что делает её универсальной для большинства типовых проектов.

Технические характеристики

• Материал контактов: оцинкованная латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Номинальный ток: 100 А - рассчитана на длительную работу при высоких нагрузках
• Количество подключений: 12 отверстий - 6 для проводников до 6 мм2, остальные - до 9 мм2
• Диапазон сечений: 0–9 мм2 - совместима с медными и алюминиевыми жилами
• Способ подключения: винтовой - фиксация провода через затяжку винта
• Изоляторы: 2 синих угловых пластиковых элемента - не поддерживают горение, обеспечивают электроизоляцию
• Материал корпуса: латунь с цинковым покрытием - защищает от коррозии
• Форма винтов: круглое основание - исключает перерезание жилы при затяжке

Совместимость и монтаж

Шина нулевая N (6х9 мм) 12 отверстий латунь 2 синих угловых изолятора монтируется на DIN-рейку с помощью изоляторов. Для установки требуется только отвертка - винтовые клеммы позволяют легко закрепить проводник без специального инструмента. Каждый винт предназначен для одного провода; не допускается многократное подключение нескольких жил в одно отверстие. Диаметр посадочного места под изолятор соответствует стандартным DIN-рейкам.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в распределительных устройствах. Материалы изоляторов не поддерживают горение, что снижает риск распространения пламени. Оцинкованное покрытие всех металлических частей повышает устойчивость к влаге и химическим воздействиям. Сертификация продукта соответствует нормам для оборудования класса IP20.

Преимущества

• Поддержка смешанного подключения: можно использовать как медные, так и алюминиевые проводники благодаря антикоррозийному покрытию
• Увеличенная площадь контакта: круглое основание винта равномерно распределяет давление, предотвращая повреждение жилы
• Стабильность соединения: латунь с цинком сохраняет проводимость даже при температурных колебаниях
• Эргономичный дизайн: два угловых изолятора удобно располагаются в ограниченном пространстве щита
• Готовая комплектация: всё необходимое для монтажа уже встроено - не требуются дополнительные детали

Ограничения применения

• Не предназначена для подключения проводников сечением более 9 мм2 - попытки вставить большие жилы могут повредить клемму
• Не рекомендуется для внешних установок или помещений с высокой влажностью - степень защиты IP20 не обеспечивает герметичность
• Не является заземляющей шиной PE - для заземления необходимо использовать отдельную шину
• Работает только при номинальном токе ≤100 А - превышение может вызвать нагрев и выход из строя

Примеры использования

• Сборка нулевой шины в квартирном щите после замены старого автомата
• Подключение нулей от группы розеток и освещения в офисном щите
• Интеграция в распределительный щит станка с несколькими УЗО
• Монтаж в щитах управления конвейерными линиями с использованием алюминиевых проводов

Практические советы

• Перед подключением зачистите жилу на 8–10 мм - недостаточная зачистка снижает надёжность контакта
• Затягивайте винты равномерно, без усилия - переусилие может деформировать латунь
• Проверьте соответствие сечения провода и отверстия: 6 отверстий рассчитаны на 6 мм2, остальные - на 9 мм2
• При использовании алюминиевых проводов нанесите контактную пасту - продлит срок службы соединения
• При проектировании щита учтите габариты шины: она занимает место под двумя изоляторами, поэтому оставляйте запас по ширине
