Шина нулевая N изол. на универс. держ. 8х12-10-С TEKFOR IEK TF-NN20-10-KL-K07

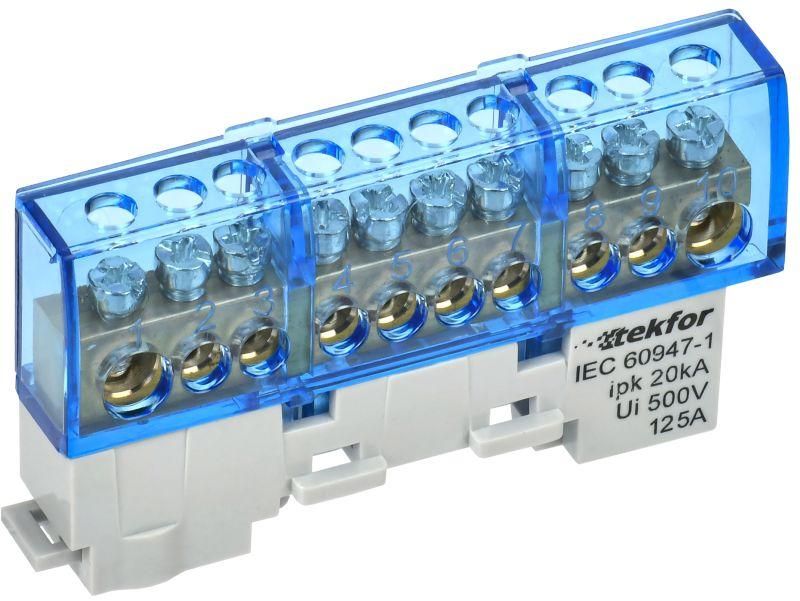

Шина нулевая N изолированная на универсальном держателе 8х12-10-С от IEK (ИЭК), артикул tf-nn20-10-kl-k07, предназначена для надёжного распределения нулевого и защитного проводника в электрощитах и технологических установках. Устройство сочетает прочную латунную контактную группу с изолирующим корпусом, обеспечивая безопасное подключение до десяти проводников.

Назначение и область применения

Шина нулевая N изолированная на универсальном держателе 8х12-10-С используется для создания централизованной точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в бытовых, коммерческих и промышленных электроустановках. Также применяется в составе технологического оборудования - например, на станках, конвейерах, системах автоматизации, где требуется организовать массовое заземление или нейтральное соединение.

Технические характеристики

• Количество контактов: 10 - позволяет подключить до десяти проводников одновременно;
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения при нормальных условиях;
• Диапазон сечений проводников: 25 мм2 - оптимально для проводов сечением до 25 квадратных миллиметров;
• Материал контактов: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии;
• Прижимные винты: оцинкованная сталь - защищены от ржавчины, обеспечивают надёжный контакт;
• Изолятор: негорючий пластик - предотвращает замыкание между фазными и нулевыми элементами;
• Рабочая температура: от –40 C до +50 C - работает в суровых климатических условиях;
• Относительная влажность: до 90 % - допустимо применение во влажных помещениях, кроме постоянного воздействия воды.

Совместимость и монтаж

Универсальный держатель шины позволяет закрепить её на DIN-рейке стандартной ширины 35 мм. Монтаж осуществляется путём фиксации защёлками - никаких дополнительных крепёжных элементов не требует. Для подключения медных многожильных проводов обязательна установка наконечников-гильз (например, НШВИ или НШКИ). Это исключает перелом жил, снижает переходное сопротивление и повышает долговечность соединения. Одножильные провода можно подключать напрямую.

Безопасность и стандарты

Шина соответствует требованиям безопасности для внутренних электромонтажных устройств. Изоляция изготовлена из самозагасающего материала, что исключает распространение пламени. Конструкция не содержит свинца и других запрещённых веществ. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств.

Преимущества

• Высокая плотность контактов - 10 точек на одном модульном элементе экономят место в щите;
• Изолированный корпус минимизирует риск случайного касания токоведущих частей;
• Латунные контакты обеспечивают стабильный токопроводящий слой даже после многократных подключений;
• Негорючий изолятор повышает пожаробезопасность всей системы;
• Закрепление на DIN-рейке ускоряет монтаж и упрощает сервисное обслуживание.

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или повышенной запылённости без дополнительной защиты (не имеет IP-класса выше IP20);
• Не рекомендуется использовать для подключения алюминиевых проводов - материал контактов не совместим с алюминием, возможна гальванопара и разрушение соединения;
• Максимальное сечение - 25 мм2; попытки вставить провод большего диаметра приведут к повреждению винта или потере контакта;
• Не следует затягивать винты силой больше 1,5–2 Нм - это может привести к срыву резьбы.

Примеры использования

• Подключение нулевой шины в квартирном щитке после счётчика;
• Объединение защитных проводников (PE) в распределительном щите производственного цеха;
• Формирование общей нулевой точки в системе управления насосной станцией;
• Сборка распределительных панелей для освещения в торговых комплексах.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковый тип изоляции и сечение - это гарантирует равномерную нагрузку на каждый контакт;
• При использовании многожильных проводов всегда используйте наконечники - даже если они кажутся “плотно входящими”;
• После монтажа проверьте затяжку всех винтов - через несколько дней при тепловом цикле некоторые соединения могут ослабнуть;
• Для удобства обслуживания пометьте каждую клемму этикеткой - особенно если шина используется как PE-шина в смешанной системе TN-C-S;
• Учитывайте посадочный размер держателя - он рассчитан на стандартную DIN-рейку 35 мм, не подходит для узких или старых профилей.
