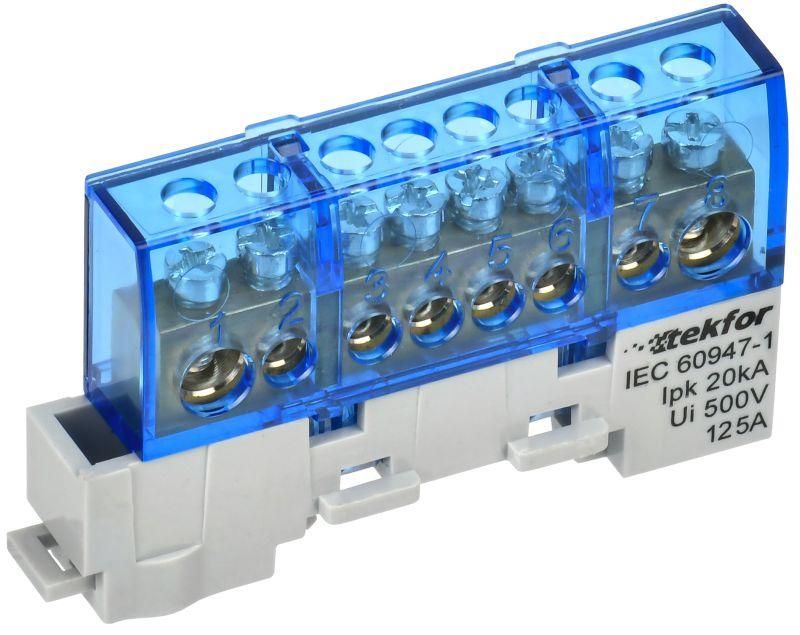

Шина нулевая N изол. на универс. держ. 8х12-8-С TEKFOR IEK TF-NN20-08-KL-K07

Шина нулевая N изолированная на универсальном держателе 8х12-8-С от IEK (ИЭК) - это надёжное решение для организации нулевого и защитного заземления в распределительных щитах. Артикул tf-nn20-08-kl-k07 обеспечивает безопасное и удобное подключение до восьми проводников с использованием универсального крепления.

Назначение и область применения

Шина нулевая N изолированная на универсальном держателе 8х12-8-С используется для создания единых точек подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для монтажа в бытовых, коммерческих и промышленных распределительных устройствах. Также применяется в технологическом оборудовании, где требуется организованное и защищённое соединение множества проводов.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева;
• Сечение провода: 25 мм2 - рассчитана на подключение жил такого же сечения;
• Количество полюсов: 8 - позволяет подключить восемь проводников одновременно;
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Покрытие: необработанное - без дополнительного антикоррозийного слоя, требует внимания к условиям эксплуатации;
• Изолятор: негорючий пластик - предотвращает возгорание и защищает от случайного прикосновения к токоведущим элементам;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений;
• Относительная влажность: до 90 % - допустимо использование во влажных средах, но без постоянного воздействия воды.

Совместимость и монтаж

Шина 8х12-8-С оснащена универсальным держателем, который позволяет крепить её двумя способами:

• На DIN-рейку - стандартный способ для щитов по ГОСТ;
• На плоскую поверхность - через отверстия в основании, например, на стену или металлический корпус оборудования.

Подключение проводов выполняется через прижимные винты из оцинкованной стали. Для медных многожильных проводов обязательно применение наконечников-гильз - это исключает ослабление контакта и повреждение жил при затяжке.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для внутреннего монтажа в электроустановках. Негорючий материал изолятора снижает риск распространения огня. Защита от случайного прикосновения к токоведущим частям достигается благодаря закрытому корпусу. Шина не имеет сертификации по IEC/EN, но изготовлена в соответствии с техническими нормами IEK для рынка РФ.

Преимущества

• Сборно-разборная конструкция изолятора - позволяет легко заменить или обслуживать отдельные секции без демонтажа всей шины;
• Закрытый корпус - минимизирует риск поражения током и попадания сторонних предметов;
• Универсальный держатель - совместим с большинством типов щитов и корпусов;
• Высокая плотность подключения - восемь точек на одной шине экономят место внутри щита;
• Латунные контакты - обеспечивают долговечность и стабильный контакт даже при циклических нагрузках.

Ограничения применения

• Не предназначен для внешней установки - отсутствует защита IP, не выдерживает прямого попадания воды;
• Не рекомендуется для использования в агрессивных средах (высокая химическая активность, солевые испарения) - покрытие необработанное, возможна коррозия;
• Максимальное сечение - 25 мм2; провода большего сечения не смогут быть надёжно зажаты;
• Требуется обязательное оконцевание многожильных проводов - без гильз контакт будет нестабильным и опасным.

Примеры использования

• Щитовые помещения в жилых домах - организация PEN-проводника после входного автомата;
• Промышленные панели управления - подключение нулей от нескольких двигателей или датчиков;
• Системы автоматизации - сборка PE-шин для защиты от утечек тока;
• Аварийные системы освещения - групповое подключение нулевых проводов от нескольких светильников.

Практические советы

• Перед монтажом проверьте посадочные размеры - держатель совместим с DIN-рейкой типа TS35, но не всегда с узкими рейками;
• При установке на плоскую поверхность используйте шайбы и болты подходящего диаметра - не перетягивайте, чтобы не деформировать изолятор;
• Обязательно маркируйте каждый вывод - особенно важно при работе с несколькими цепями;
• Проверяйте момент затяжки винтов - слишком слабо - плохой контакт, слишком сильно - риск повреждения резьбы;
• Для условий повышенной влажности рассмотрите возможность дополнительной герметизации мест подключения - хотя сама шина не имеет IP-защиты, можно использовать термоусадку или изоленту.
