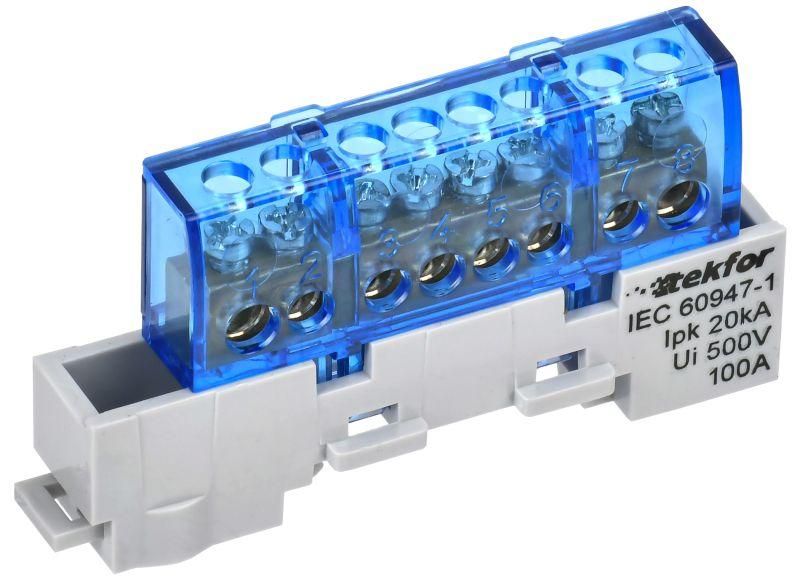

Шина нулевая N изол. на универс. держ. 6х9-8-С TEKFOR IEK TF-NN10-08-KL-K07

Шина нулевая N изолированная на универсальном держателе 6х9-8-С от IEK (ИЭК) - это надёжное решение для организации нулевого и защитного заземления в распределительных щитах. Артикул tf-nn10-08-kl-k07 обеспечивает безопасное и удобное подключение до восьми проводников с использованием закрытого корпуса и универсального крепления.

Назначение и область применения

Шина нулевая N изолированная на универсальном держателе 6х9-8-С используется для создания единых точек подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для монтажа в жилых, коммерческих и промышленных объектах. Часто применяется в щитовых сборках, автоматических выключателях, УЗО и других устройствах защиты. Также может устанавливаться внутри технологического оборудования, где требуется организованное распределение нулевых проводников.

Технические характеристики

• Номинальный ток: 100 А - позволяет подключать нагрузки до этой величины без перегрева;
• Сечение провода: 16 мм2 - оптимально для медных проводов этого сечения;
• Количество контактов: 8 - возможность подключения до восьми проводников;
• Материал контактной части: латунь - высокая электропроводность и устойчивость к коррозии;
• Поверхность: необработанная - требует осторожности при монтаже, чтобы не повредить контактную площадку;
• Изолятор: негорючий пластик - предотвращает возгорание и защищает от случайного прикосновения;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких условий;
• Относительная влажность: до 90 % - допустимо использование в помещениях с повышенной влажностью, кроме постоянного воздействия воды.

Совместимость и монтаж

Шина нулевая N изолированная на универсальном держателе 6х9-8-С совместима с DIN-рейкой стандарта TS 35/7,5 и TS 35/15. Крепление осуществляется через универсальный держатель, который можно зафиксировать как на рейке, так и на плоской поверхности с помощью винтов. Для подключения медных многожильных проводов обязательна установка наконечников-гильз - это исключает ослабление контакта и перегрев. Прижимные винты изготовлены из оцинкованной стали - устойчивы к коррозии, но не следует затягивать чрезмерно, чтобы не повредить резьбу.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности: закрытый корпус предотвращает доступ к токоведущим частям, что снижает риск поражения током. Негорючий материал изолятора соответствует нормам противопожарной безопасности. Шина не имеет сертификации по ГОСТ Р МЭК 60947-7-1, однако её применение в рамках типовой проектной документации считается допустимым при соблюдении правил ПУЭ.

Преимущества

• Сборно-разборная конструкция изолятора - позволяет легко заменить или обслужить шину без демонтажа всего щита;
• Защита от случайного прикосновения - безопасна для работы вблизи активных участков;
• Универсальный держатель - гибкий монтаж: на DIN-рейку или напрямую на стенку;
• Высокая надёжность контактов благодаря латунным элементам - долгий срок службы даже при циклических нагрузках.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен электрохимический эффект и потеря контакта;
• Не рассчитана на работу во взрывоопасных зонах - отсутствует специальная защита IP65+ или экранирование;
• Не рекомендуется использовать в условиях постоянного попадания воды - хотя выдерживает влажность до 90%, не является герметичной;
• Не подходит для токов выше 100 А - превышение может вызвать нагрев и деформацию контактов.

Примеры использования

• Подключение нулевых проводников от автоматических выключателей в квартирном щите;
• Объединение PE-проводников в распределительном щите промышленного оборудования;
• Формирование нулевой шины в системах освещения, конвейерах, насосных станциях;
• Альтернатива групповым клеммникам при необходимости большего числа точек подключения.

Практические советы

• Перед монтажом проверьте посадочный диаметр винтов - он соответствует стандартному 5,5 мм, подходят обычные отвёртки с плоскими наконечниками;
• При использовании многожильных проводов обязательно используйте наконечники типа НШВИ или НШВ - это гарантирует плотный контакт и долговечность;
• Не располагайте шину рядом с источниками тепла - даже при рабочей температуре до +50 C перегрев может снизить срок службы изолятора;
• При установке на плоскую поверхность используйте антивибрационные прокладки - особенно в промышленных условиях с вибрацией оборудования;
• Проверяйте момент затяжки винтов - слишком слабо - плохой контакт, слишком сильно - риск разрушения резьбы в латуни.
