Шина нулевая N неизол. на универс. держ. 8х12-8-С TEKFOR IEK TF-NN20-08-DL-K07

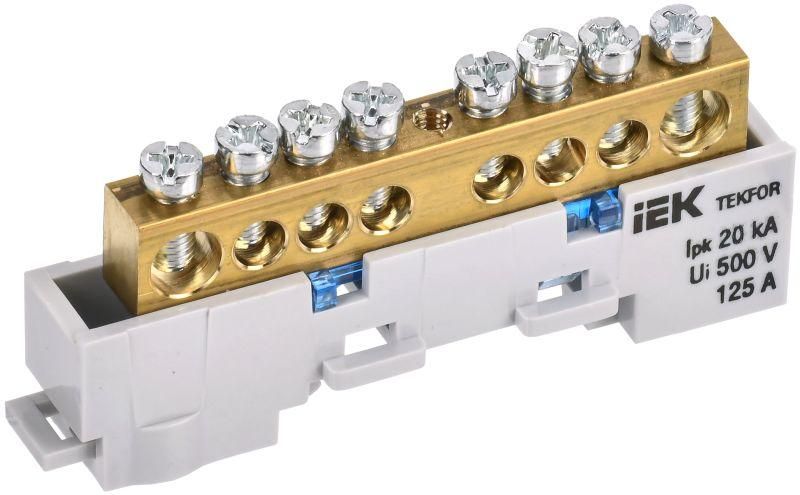

Шина нулевая N неизолированная на универсальном держателе 8х12-8-С от IEK (ИЭК), артикул tf-nn20-08-dl-k07, предназначена для надёжного распределения нулевого провода в электрощитах и технологических системах. Шина выполнена из латуни, имеет восемь точек подключения и крепится на универсальный держатель, что упрощает установку в DIN-рейку.

Назначение и область применения

Шина нулевая N неизолированная на универсальном держателе 8х12-8-С используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в бытовых, коммерческих и промышленных электроустановках. Часто применяется в щитах управления, автоматике оборудования, конвейерах, насосных станциях и других системах, где требуется групповое заземление или зануление.

Технические характеристики

• Количество контактных точек: 8
• Номинальный ток: 125 А
• Рабочий диапазон сечений проводов: до 25 мм2
• Материал контактной части: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Прижимные винты: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку шириной 35 мм благодаря универсальному держателю. Устанавливается в любом положении - горизонтально или вертикально. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами. Это исключает перелом жил, обеспечивает плотный контакт и снижает риск нагрева. Одножильные провода можно подключать напрямую. Диаметр отверстия под винт соответствует стандартным клеммам - совместим с инструментом 5,5 мм.

Безопасность и стандарты

Шина соответствует требованиям безопасности для внутренних электромонтажных работ. Материалы изолятора и корпуса не поддерживают горение, что повышает пожаробезопасность. Номинальный ток 125 А позволяет использовать шину в цепях с высокими нагрузками, однако не рекомендуется применять её в сетях выше 1000 В переменного тока. Отсутствие внешней изоляции требует соблюдения правил безопасного расстояния между фазными элементами.

Преимущества

• Высокая теплопроводность латуни обеспечивает минимальные потери при передаче тока
• Универсальный держатель ускоряет монтаж и позволяет легко заменить шину
• Надёжные оцинкованные винты устойчивы к коррозии даже в условиях повышенной влажности
• Стандартные габариты позволяют использовать шину в большинстве типовых щитов
• Поддерживает одновременное подключение нескольких проводников без перегрузки

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах
• Не допускается использование с алюминиевыми проводами - возможна химическая реакция и потеря контакта
• Не изолирована - требует установки в закрытом щите с достаточным межфазным зазором
• Не рассчитана на частые отключения/подключения - винты не являются быстроразъёмными
• Не следует применять в местах с постоянным воздействием кислот, щелочей или солевых растворов

Примеры использования

• Групповое подключение нулевых проводов в квартирном щите после счётчика
• Зануление всех металлических корпусов станков на производстве
• Общая шина PE/N в щите управления конвейерной линией
• Распределение нуля в осветительных щитах многоэтажных зданий
• Функциональное заземление в системах аварийного освещения

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковый диаметр - не превышайте 25 мм2
• Затягивайте винты равномерно, используя крутящий момент около 1–1,5 Нм - переусиливать нельзя
• После монтажа сделайте контрольный осмотр: убедитесь, что провода не выступают за край клеммы
• Для многожильных проводов всегда используйте наконечники типа НШВИ или НШВ
• Если планируете подключать больше 8 проводов - выберите шину с большим числом контактов или используйте две шины параллельно
• Артикул tf-nn20-08-dl-k07 - это именно модель с неизолированными контактами; если нужна изоляция - ищите другие варианты серии TEKFOR
