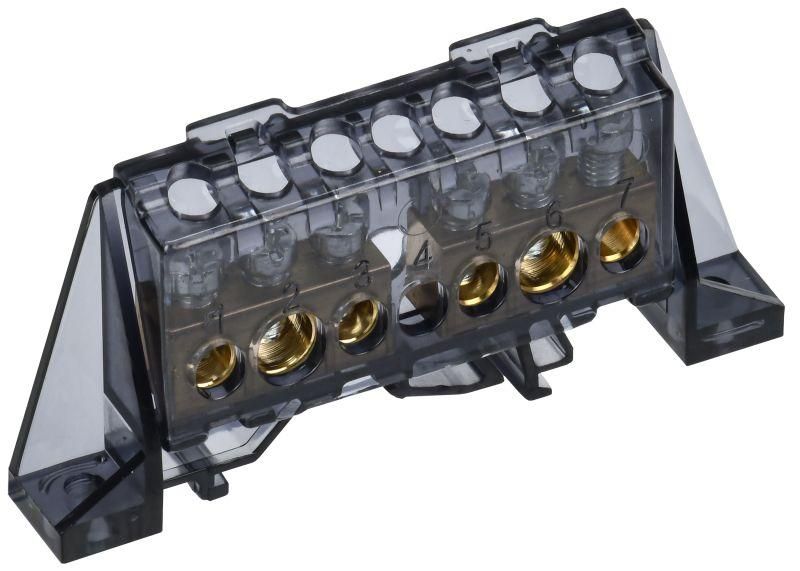

Шина нулевая N в комб. изол. "Стойка" 8х12-3+3-Ч TEKFOR IEK TF-NN20-33-DP-K02

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-(3+3)-Ч IEK - это надёжный элемент для распределения нулевого и защитного проводника в электрощитах. Артикул tf-nn20-33-dp-k02 предназначен для монтажа на DIN-рейку и используется в промышленных и бытовых установках, где требуется безопасное и компактное соединение нескольких проводов.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-(3+3)-Ч IEK служит для создания единой точки подключения нулевых (N) и защитных (PE) проводников. Устанавливается в распределительных щитах, автоматических выключателях, устройствах защиты и другом силовом оборудовании. Подходит для систем TN-S и TN-C-S. Часто применяется в щитах жилых домов, производственных линиях, насосных станциях и системах освещения.

Технические характеристики

• Количество контактов: 6 (3 для N, 3 для PE)
• Материал контактной части: латунь
• Материал прижимных винтов: оцинкованная сталь
• Материал изолятора: негорючий пластик
• Форма корпуса: стойка 8×12 мм
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90% без конденсации
• Крепление: на DIN-рейку 35 мм
• Габариты: соответствуют стандартному формату стойки 8×12 мм

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-(3+3)-Ч IEK устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются медные одножильные или многожильные провода. Медные многожильные провода перед монтажом **обязательно** должны быть обжаты наконечниками-гильзами - это предотвращает перелом жил и снижение качества контакта. Каждый винт рассчитан на один провод; не допускается затягивание двух проводов под одним зажимом. Расстояние между контактами обеспечивает безопасную изоляцию при напряжении до 1000 В.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для электроустановок. Негорючий материал изолятора повышает пожарную безопасность. Шина не имеет сертификации по ГОСТ/IEC, однако её применение в рамках проектной документации и правил ПУЭ считается допустимым при соблюдении условий эксплуатации. Производитель IEK следует принципам стандартизации серии TEKFOR, ориентированным на совместимость с типовыми решениями в России и странах СНГ.

Преимущества

• Объединённая конструкция: одна шина выполняет функции и N, и PE - экономит место в щите
• Латунные контакты обеспечивают долговечность и низкое переходное сопротивление
• Оцинкованные винты устойчивы к коррозии в условиях повышенной влажности
• Негорючий изолятор снижает риск возгорания при аварийных режимах
• Стандартный размер позволяет заменить аналогичные изделия других брендов

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможна коррозия и потеря контакта
• Не рекомендуется использовать вне закрытых щитов - отсутствует степень защиты IP
• Запрещено превышать максимальную нагрузку по току - точные значения не указаны, поэтому следует опираться на нормы ПУЭ и сечение подключаемых проводов
• Не подходит для частых операций подключения/отключения - винты не рассчитаны на многократное использование

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Сборка защитного проводника (PE) от всех металлических корпусов оборудования в цехе
• Распределение PEN-проводника в старых системах TN-C после разделения на N и PE
• Интеграция в панели управления станков, конвейеров, систем вентиляции

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящее сечение - обычно 1,5–25 мм2, но лучше свериться с паспортом аппарата
• При использовании многожильных проводов всегда используйте наконечники-гильзы - даже если они кажутся плотными
• После затяжки винтов проверьте прочность контакта легким покачиванием провода - он не должен двигаться
• При групповой установке нескольких шин оставляйте минимальный зазор 10 мм между ними для доступа и вентиляции
• Артикул tf-nn20-33-dp-k02 можно заменить на другие модели серии TEKFOR с таким же количеством контактов и габаритами
