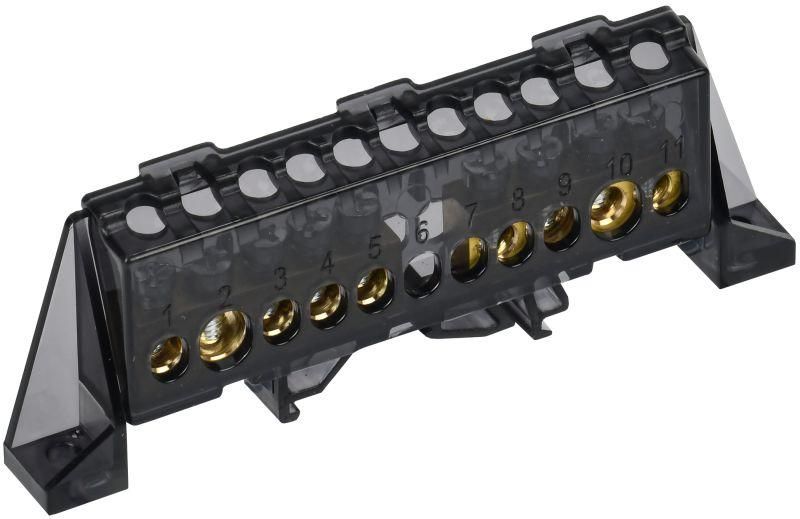

Шина нулевая N в комб. изол. "Стойка" 8х12-4+5-Ч TEKFOR IEK TF-NN20-45-DP-K02

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-(4+5)-Ч IEK - это надёжный элемент для распределения нулевого и защитного проводника в электрощитах. Разработана для установки на DIN-рейку, совместима с системами заземления TN-S и TN-C-S, применяется в промышленных и жилых объектах. Артикул tf-nn20-45-dp-k02 соответствует серии TEKFOR бренда IEK.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-(4+5)-Ч IEK используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в силовых, осветительных и автоматических щитах, а также в технологическом оборудовании - например, на станках, конвейерах, пультах управления. Комбинированный изолятор позволяет одновременно устанавливать как нулевые, так и защитные провода, снижая количество отдельных шин в щите.

Технические характеристики

• Количество контактных точек: 9 - обеспечивает подключение девяти проводников;
• Номинальный ток: 125 А - выдерживает нагрузку в бытовых и промышленных сетях;
• Диапазон сечений проводов: до 25 мм2 - подходит для медных и алюминиевых жил;
• Материал контактов: латунь - высокая проводимость и устойчивость к коррозии;
• Поверхность контактов: необработанная - требует оконцевания многожильных проводов;
• Изолятор: негорючий пластик - защищает от замыканий и перегрева;
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких условиях;
• Относительная влажность: до 90 % - допустимо применение в помещениях с повышенной влажностью, кроме постоянного воздействия воды.

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-(4+5)-Ч IEK устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защёлкой - без инструментов. Для подключения:

• Медные одножильные провода - можно вставлять прямо в клеммы;
• Медные многожильные провода - обязательно использовать наконечники-гильзы (например, НШВИ или НШВ);
• Алюминиевые провода - рекомендовано применение переходных наконечников и контроль затяжки винтов;
• Затяжка винтов: момент 0,8–1,0 Нм - переусердствовать нельзя, чтобы не повредить латунные контакты.

Установка возможна в любом положении - горизонтально или вертикально. Расстояние между клеммами позволяет удобно работать с инструментом даже в плотно заполненных щитах.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Конструкция изолирующего корпуса предотвращает случайное прикосновение к токоведущим частям. Негорючий материал изолятора обеспечивает самозагасание пламени при перегрузке. Устройство не содержит свинца и других токсичных веществ, что соответствует RoHS.

Преимущества

• Объединённая конструкция - одна шина вместо двух (N и PE), экономит место в щите;
• Высокая прочность латунных контактов - долгий срок службы даже при частых подключениях;
• Стандартный форм-фактор - легко заменяется аналогами других производителей;
• Удобная маркировка - каждая клемма имеет номер, упрощает диагностику и обслуживание;
• Подходит для массового монтажа - оптимальна для серийного производства щитов.

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP-защита не указана, не рассчитана на уличные или влажные помещения без защиты;
• Не подходит для подключения проводов сечением более 25 мм2 - риск перегрева и ослабления контакта;
• Не рекомендуется для циклических нагрузок выше 125 А - длительная работа на пределе снизит срок службы;
• Не следует использовать в средах с агрессивными газами (хлор, сероводород) - латунь подвержена химической коррозии.

Примеры использования

• Щитовая в многоэтажном доме - распределение PEN-проводника после входного автомата;
• Производственный щит на заводе - подключение защитных проводов всех станков к одной точке заземления;
• Осветительный щит - объединение нулевых проводов от нескольких групп светильников;
• Автоматизация лестниц/эскалаторов - подключение датчиков и контроллеров к общей нулевой шине.

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - разница может вызвать неравномерный нагрев;
• После установки протестируйте каждый контакт тестером на отсутствие плохого контакта - особенно важно при использовании многожильных проводов;
• При замене старой шины - сохраняйте цветовую маркировку проводов: голубой - N, жёлто-зелёный - PE;
• Для больших проектов используйте несколько таких шин параллельно - не перегружайте одну на 9 проводов, если есть возможность распределить нагрузку;
• Артикул tf-nn20-45-dp-k02 - это оригинальный продукт IEK серии TEKFOR; при закупке проверяйте наличие логотипа IEK на корпусе - контрафакт часто отличается качеством металла и толщиной изолятора.
