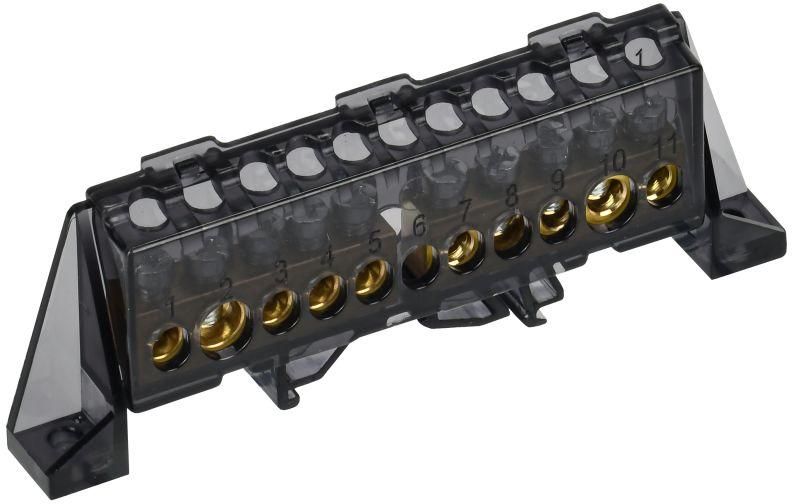

Шина нулевая N в комб. изол. "Стойка" 8х12-5+5-Ч TEKFOR IEK TF-NN20-55-DP-K02

Шина нулевая N в комбинированном DIN-изоляторе стойка 8х12-(5+5)-Ч IEK - это надёжный элемент для организации нулевого и защитного заземления в распределительных щитах. Артикул tf-nn20-55-dp-k02 от бренда IEK предназначен для монтажа на DIN-рейку и обеспечивает безопасное соединение проводников в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе стойка 8х12-(5+5)-Ч IEK используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах. Часто применяется в щитах управления, автоматических системах, станках и конвейерах, где требуется чёткая разводка нулевых и заземляющих жил.

Технические характеристики

• Материал контактной части - латунь (высокая проводимость и устойчивость к коррозии)
• Прижимные винты - оцинкованная сталь (защита от ржавчины)
• Изолятор - негорючий пластик (класс самозатухания V-0)
• Форма корпуса - стойка 8×12 мм, двухрядная: 5+5 точек подключения
• Рабочая температура - от –40 C до +50 C
• Относительная влажность - до 90% без конденсации
• Монтаж - на DIN-рейку типа TS35/7,5 или TS35/15

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе стойка 8х12-(5+5)-Ч IEK совместима со всеми стандартными DIN-рейками. Устанавливается защёлкиванием - никаких дополнительных креплений не требует. Каждый из 10 контактов рассчитан на провода сечением от 0,5 до 2,5 мм2. Для медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает ослабление контакта и перегрев. Винты затягиваются отверткой с плоским лезвием, момент не регулируется - достаточно плотного, но без усилия.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Шина имеет класс защиты IP20, что гарантирует защиту от доступа пальцами и твёрдыми предметами, но не от воды. Негорючий изолятор снижает риск возгорания при аварийных режимах. Все материалы сертифицированы для работы в электроустановках напряжением до 1000 В переменного тока.

Преимущества

• Удобство монтажа: два ряда по 5 контактов позволяют развести N и PE без лишних перемычек
• Высокая долговечность: латунные контакты сохраняют проводимость даже после множества циклов подключения
• Стабильность в сложных условиях: работает при экстремальных температурах и высокой влажности
• Запатентованная форма изолятора минимизирует риск случайного замыкания между рядами

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможен химический контакт и окисление
• Не допускается использование без наконечников для многожильных медных проводов - это нарушает нормы ПУЭ
• Не следует применять в помещениях с постоянным воздействием открытой воды или паром - IP20 не обеспечивает гидроизоляцию
• Не рекомендовано использовать в цепях с током выше 100 А - максимальная нагрузка указана для каждого контакта отдельно

Примеры использования

• Щит освещения в офисном здании - объединение всех нулевых проводов от светильников
• Автоматизация производства - распределение PE-проводов между частями станка
• Аварийный источник питания - организация заземления в UPS-щитке
• Жилищно-коммунальные объекты - монтаж в этажных щитах многоэтажек

Практические советы

• Перед монтажом проверьте, чтобы все провода были правильно подготовлены - оконцованные гильзами и без повреждённых жил
• Не используйте шину как основную фазную шину - она предназначена только для N и PE
• При группировке нескольких шин в одном щите соблюдайте интервалы для теплоотвода - не сближайте их вплотную
• Проверяйте затяжку винтов через год после установки - особенно в условиях вибраций (например, рядом с насосами)
• Артикул tf-nn20-55-dp-k02 легко заменить аналогичной моделью от IEK, если нужна другая длина или количество контактов - семейство TEKFOR унифицировано
